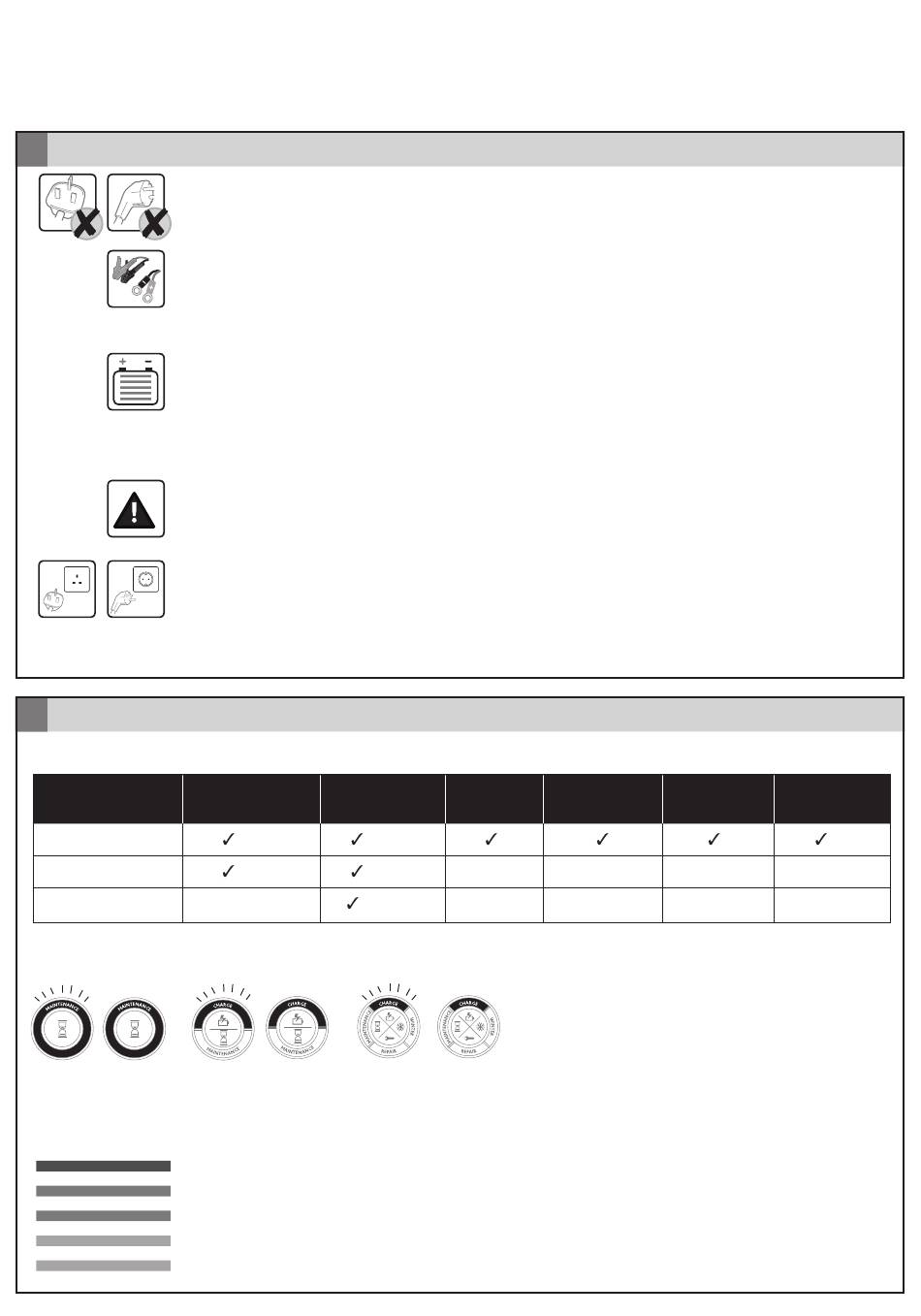

SmartCharge
5
Ligação
6
Operação
Seleccione o modo de carga
RSC605/RESC605
RSC604/RESC604
RSC601/RESC601
* Modos de carga por defeito
Luzes LED de carga
RSC605/RESC605/RSC604/RESC604 – depois de ligar seleccione o modo de carga.
Indicador de modo de carga - RSC605/RESC605
O indicador de fase de carga mostra o progresso da carga da bateria:
Luz LED verde fixa: fase de flutuação
Luz LED amarela fixa: Fase de teste de bateria
Luz LED amarela fixa: Fase de absorção
Luz LED vermelho fixa: Em fase de tensão máxima, tensão da bateria 13,8v
Luz LED vermelho fixa: Em fase de tensão máxima, tensão da bateria 11,8v - 13,7v
1. Verifique se a ficha CA está ligada à tomada CA
2. Para RSC601/RESC601/RSC605/RESC605
Seleccione o cabo correcto para ligar o carregador à bateria. Ligue este cabo ao carregador. Os terminais de anel podem
ser postos na bateria (observando a polaridade correcta) para ligação mais fácil e mais frequente ao carregador. Quando
não estiver a usar, guarde o terminal de anel em segurança dentro da caixa do motor para não entrar em contacto com
peças em movimento. Verifique se a tampa de protecção está colocada sobre o conector quando não estiver a ser usado.
3. Para baterias dentro dos veículos:
• Ligue o clipe vermelho (+) ao terminal vermelho (+) da bateria
• Ligue o clipe preto (-) da bateria a um parafuso ou abraçadeira do bloco do motor, longe da bateria e das condutas de combustível
Para baterias fora dos veículos:
• Ligue o clipe vermelho (+) ao terminal vermelho (+) da bateria
• Ligue o clipe preto (-) da bateria ao terminal preto (-) da bateria
4. As luzes LED de verificação da polaridade acendem se o carregador estiver mal ligado à bateria, i.e. o clipe
vermelho (+) ligado ao terminal preto (-) do terminal. Veja se a ligação está bem feita e se a luz LED 'Verificar
polaridade' não está acesa
5. Ligue a ficha à tomada CA e ligue.
6. Depois de carregar, desligue o carregador da bateria da alimentação principal. Retire depois a ligação do
chassis e de seguida a ligação da bateria.
A carregar A carregar
normal a bateria para manutenção
* (5A)
* (4A)
- * (0.8A)
A carregar
no Inverno
(0.8A)
(0.8A) -
-
• Luz LED verde cintilante indica que está a carregar
• Luz LED verde fixa indica que está carregada
41
Recondicionamento Arrancar/Parar
da bateria veículos
- -
- -
Veículos
normais
*
-
-
