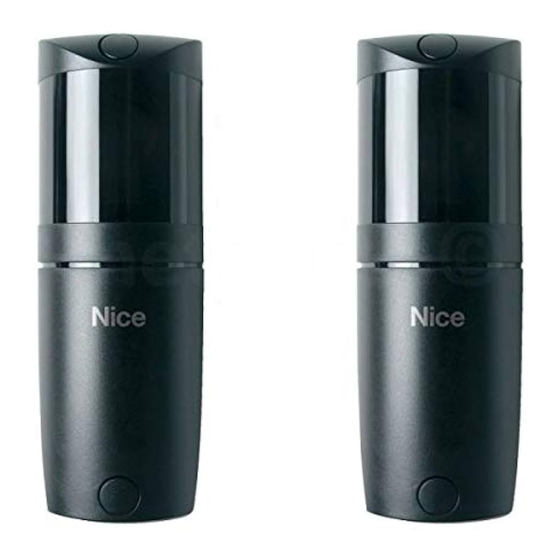

FT210
Photocells
Installation instructions and warnings
Istruzioni ed avvertenze per l'installatore
Instructions et avertissements pour l'installateur
Anweisungen und Hinweise für den Installateur
Instrucciones y advertencias para el instalador
Aanwijzingen en aanbevelingen voor de installateur
Instrukcje i ostrzeżenia dla instalatora
Téléchargé sur www.confort-electrique.fr
Publicité
Table des Matières
Manuels Connexes pour Nice FT210
Sommaire des Matières pour Nice FT210
- Page 1 Retrouvez tous les produits du fabricant Nice sur notre site internet www.confort-electrique.fr FT210 Photocells Installation instructions and warnings Istruzioni ed avvertenze per l’installatore Instructions et avertissements pour l'installateur Anweisungen und Hinweise für den Installateur Instrucciones y advertencias para el instalador Aanwijzingen en aanbevelingen voor de installateur Instrukcje i ostrzeżenia dla instalatora...
-
Page 2: Avertissements
être considérée comme intéressante pour l'utilisateur final ! ves 92/31/CEE et 93/68/CEE : • Une utilisation de FT210 différente de ce qui est prévu dans cette Ce produit a été soumis aux essais relatifs à la compatibilité notice est interdite ; des utilisations impropres peuvent être sour- électromagnétique dans les situations d'utilisation les plus... -
Page 3: Contrôles Préliminaires
Retrouvez tous les produits du fabricant Nice sur notre site internet www.confort-electrique.fr Avec la possibilité d'orientation de 210° sur l'axe horizontal et de 30° sur l'axe vertical, FT210 est également utilisable dans les cas où les surfaces de fixation ne permettent pas un alignement TX-RX correct (voir figure 2) . -
Page 4: Fixation Des Dispositifs
Retrouvez tous les produits du fabricant Nice sur notre site internet www.confort-electrique.fr • L'émetteur TX de la photocellule FT210 émet un rayon avec un angle d'environ ±4°, on doit donc avoir un alignement par- fait entre TX et RX qui doit rester constant sur toute la course du portail. - Page 5 Retrouvez tous les produits du fabricant Nice sur notre site internet www.confort-electrique.fr 3. Monter l'émetteur sur le vantail mobile comme l'indique la figure 11. 4. Sur l'émetteur, effectuer la connexion électrique du bord sensible, du type à résistance constante 8,2KΩ, comme l'indique la figure 12.
-
Page 6: Branchements Électriques
Retrouvez tous les produits du fabricant Nice sur notre site internet www.confort-electrique.fr Tableau 1 : cavaliers sur l'émetteur TX Cavalier Position Description Connecté Puissance de l'émetteur adaptée à des portails jusqu'à 15 mètres. Déconnecté Puissance de l'émetteur adaptée à des portails jusqu'à 7 mètres. -
Page 7: Exemple De Connexion Générique
Retrouvez tous les produits du fabricant Nice sur notre site internet www.confort-electrique.fr 3.3.1) Exemple de connexion générique La figure 16 donne un exemple de connexion de FT210 à une logique générique avec entrées PHOTO, STOP et munie de sortie pour Phototest. -
Page 8: Connexion De 2 Bords Sensibles Ou Plus
3.3.4) Connexion de 2 bords sensibles ou plus L'émetteur de FT210 dispose d'une seule entrée pour bords sensibles mais deux dispositifs sensibles ou plus qui assurent la même fonction peuvent être connectés en cascade l'un après l'autre comme dans la figure 21, en mettant une seule résistan- ce de terminaison de 8,2kΩ. - Page 9 Retrouvez tous les produits du fabricant Nice sur notre site internet www.confort-electrique.fr 16. Pour la vérification de FT210 dans la partie rela- tive au dispositif sensible à la pression PSPE, presser et relâcher le bord sensible comme l'indique la figure 23 et vérifier que la led L4 s'éteint, que la led L3 s'al-...
-
Page 10: Exemple D'utilisation De Ft210 Comme Détecteur De Présence
Retrouvez tous les produits du fabricant Nice sur notre site internet www.confort-electrique.fr 5) Approfondissements Ce chapitre explique les possibilités de personnalisation diagnostic et recherche des pannes sur FT210. 5.1) Exemple d'utilisation de FT210 comme détecteur 3. Utiliser toujours la sortie PHOTO du récepteur. -
Page 11: Résolution Des Problèmes
à photocellules FT210 (présence d'humidité, oxydation, etc.) ; à cette occasion, il faut nettoyer le boîtier et refaire l'essai suivant les indications du chapitre 4 « Essai ». FT210 a été étudié pour fonctionner dans des conditions normales au moins 10 ans, il est donc bon d'intensifier la fréquence des contrôles de maintenance passée cette période. -
Page 12: Accessoires
Retrouvez tous les produits du fabricant Nice sur notre site internet www.confort-electrique.fr 8) Accessoires Le dispositif est disponible avec les accessoires suivants : • FA1 : boîtier métallique antivandale à monter comme indi- • FTA1 : batterie 3,6 V, 7 Ah type C, à monter comme sur qué... -
Page 13: Caractéristiques Techniques
9) Caractéristiques techniques Dans le but d'améliorer les produits, Nice S.p.a. se réserve le droit d'en modifier à tout moment et sans préavis les caractéristiques techniques, en garantis- sant dans tous les cas le bon fonctionnement et le type d'utilisation prévus. Note : toutes les caractéristiques techniques se réfèrent à la température de 20°C. -
Page 14: Instructions Et Recommandations Destinées À L'utilisateur De Ft210
Établissez avec votre installateur un plan de maintenance périodique programmée ; Nice conseille une intervention tous les 6 mois pour une utilisation domestique normale mais cette période peut varier en fonction de l'intensité d'utilisation. Toute intervention de contrôle, maintenance ou réparation doit être exécu- tée exclusivement par du personnel qualifié.
