9.
SCHEMAS ELECTRIQUES

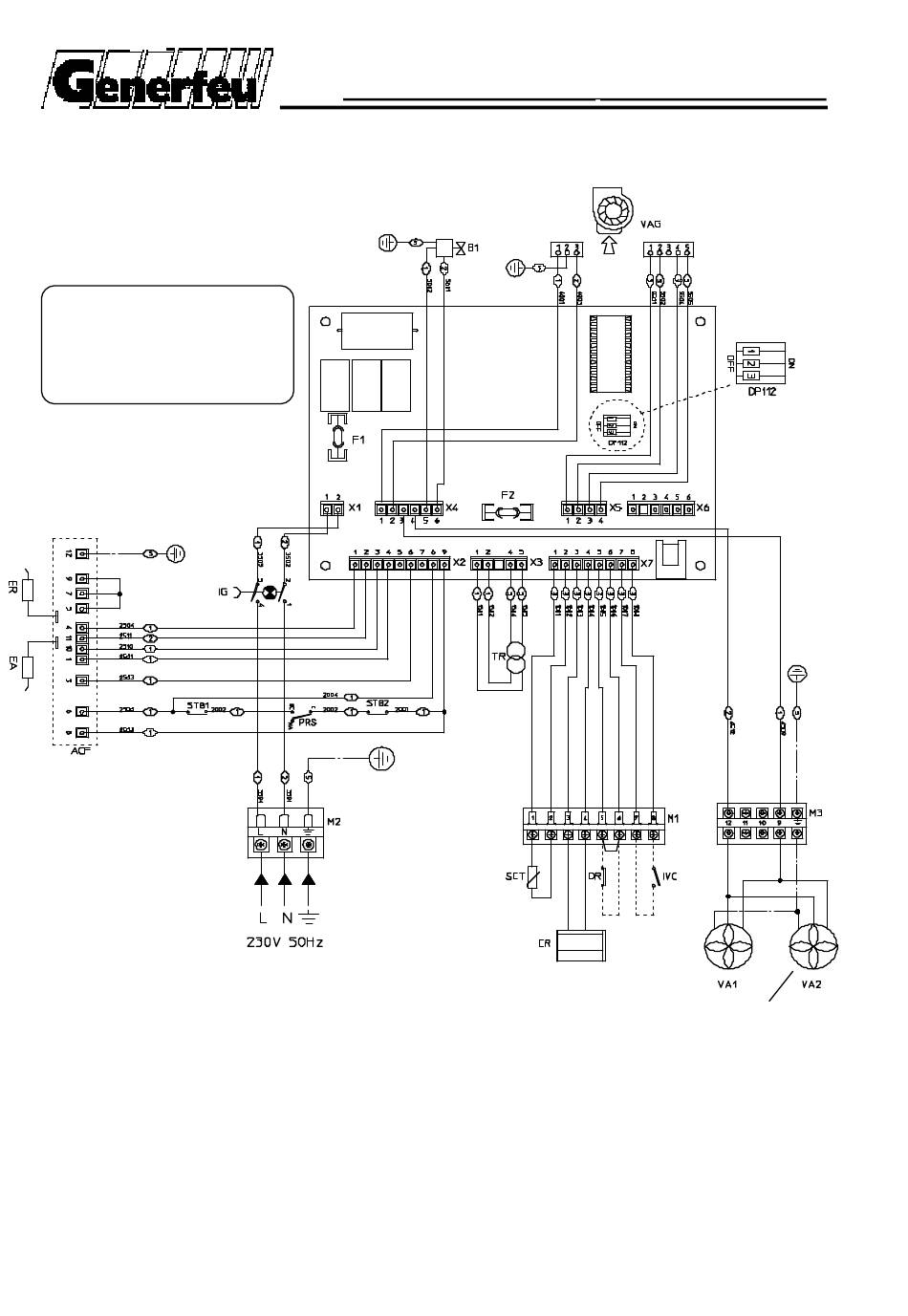

Schéma électrique P032/P054 (code JG0038.03)
Pour les connexions, voir la section "Installation"
COULEUR DES CABLES
NOIR ......................PHASE .......
230V
BLEU ......................NEUTRE ....
230V
Légende :
ACF
• Boîte de contrôle flamme
B1
• Electrovanne veilleuse
C R
• Chrono-thermostat
EA
• Electrode d'allumage
E R
• Electrode d'allumage
IG
• Interrupteur général (dans l'unité)
F1
• Fusible 4 AT (retardé) (côté haute tension)
F2
• Fusible 2,5 AT (retardé) (côté basse tension)
M1
• Plaque à bornes contrôles à distance
M2
• Plaque à bornes alimentation électrique
code HG0103.07FR-G ed.0411 rev.07
Page 36
AEROTHERMES SERIE INOXAIR MODULANT
M3
• Plaque à bornes connexion des ventilateurs
PRS
• Pressostat de l'air
STC
• sonde de température NTC
R1
• Relais (bobine 24 Vdc)
SB
• Lampe de verrouillage (230Vac)
SF
• Lampe de fonctionnement (230 Vac)
STB1/2
• Thermostat de sécurité (déverrouillage
T R
• Transformateur 230/24V
VAG
• Ventilateur air/gaz, pour les modèles 032/043
GENERFEU se réserve le droit de modifier sans préavis les produits ou la documentation.
seulement pour modèles 043/054
automatique)
branchement 24V tout seul, pour le modèle 054
branchement 24V et 230V
