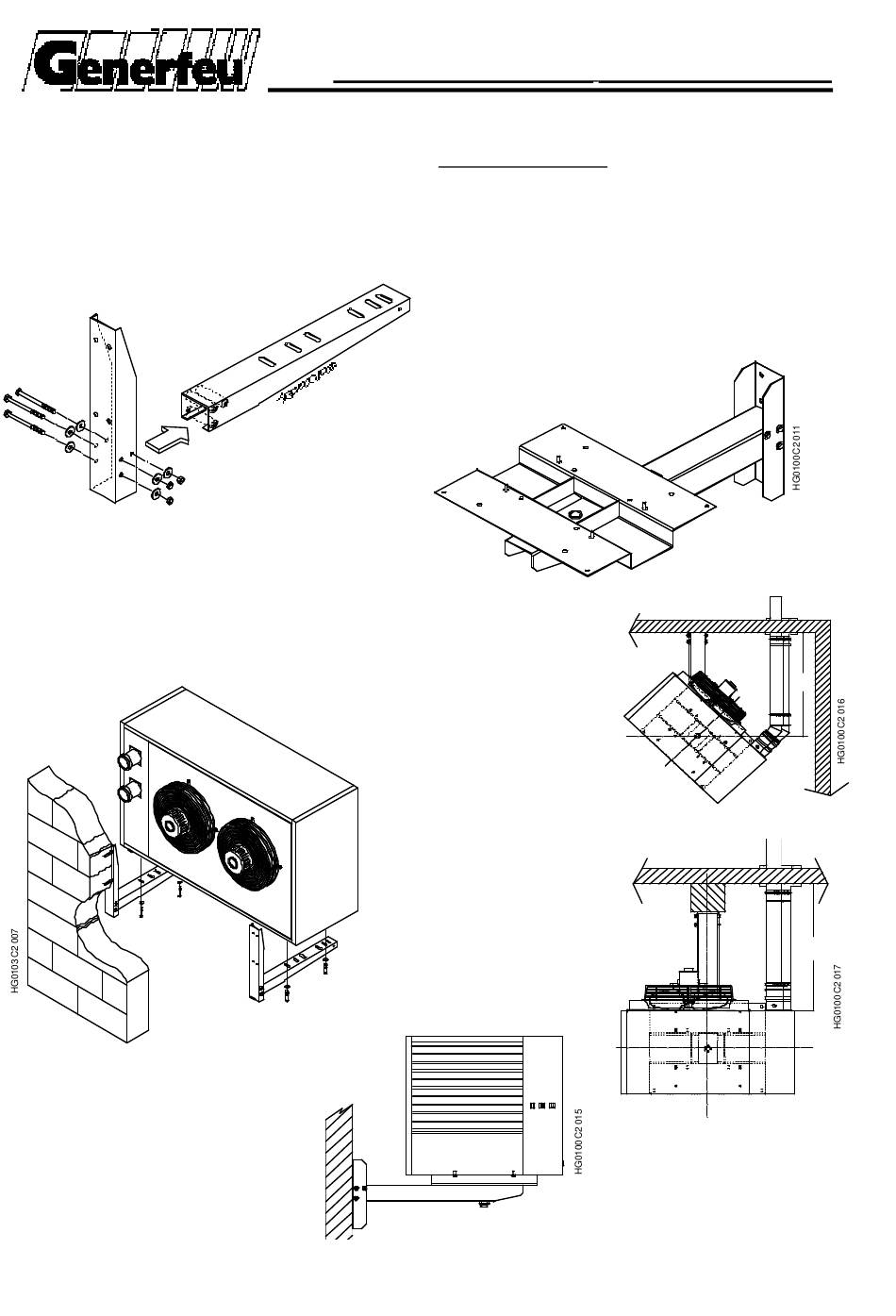

- Montez les deux couples de consoles comme indiqué en
figure en utilisant les pièces fournies ;
- Utilisez des vis tamponnées de taille M10 minimum.
N.B.: S'assurer que la dimension et le type des vis utilisées
correspondent au type de mur et soient suffisants pour
soutenir le poids de l'aérotherme :
- Monter les consoles et bloquer les écrous en insérant une
rondelle élastique antidévissage entre la console et l'écrou.
Poser l'aérotherme, en le centrant sur les consoles, de façon
à faire coïncider les trous de l'aérotherme avec ceux des
consoles. Les pointes des consoles ne doivent pas sortir de
l'aérotherme plus de 10 mm.
- Bloquer l'aérotherme avec les vis M8 fournies en insérant des
rondelles élastiques antidévissage entre la vis et la console.
code HG0103.07FR-G ed.0411 rev.07
Page 16
AEROTHERMES SERIE INOXAIR MODULANT
CONSOLES PIVOTANTES
Les instructions pour le montage des consoles pivotantes se
trouvent dans l'emballage de la console.
Ce type de console est à utiliser quand l'aérotherme est à
installer :
a) dans un coin
b) sur un pilier
c) perpendiculairement au mur auquel il est fixé.
Note : S'assurer que la dimension et le type des vis
utilisées correspondent au type de mur et soient
suffisants pour soutenir le poids de l'aérotherme.
