Guide d'installation du système Cisco TelePresence MX800 Dual - sur socle
4
Sécuriser le socle
C
Le système doit être installé par du personnel
qualifié, conformément à la réglementation
locale et nationale de la construction.
Le mur et le matériel de montage doivent être
capables de soutenir le produit en toute sécurité.
Les supports muraux ont deux positions
1
de montage.
Choisissez la position de montage qui
convient le mieux à votre salle.
94 mm
Positions de montage,
vue latérale
78-100575-03A0 | 2018 JUIN | © 2018 Cisco Systems, Inc. Tous droits réservés.

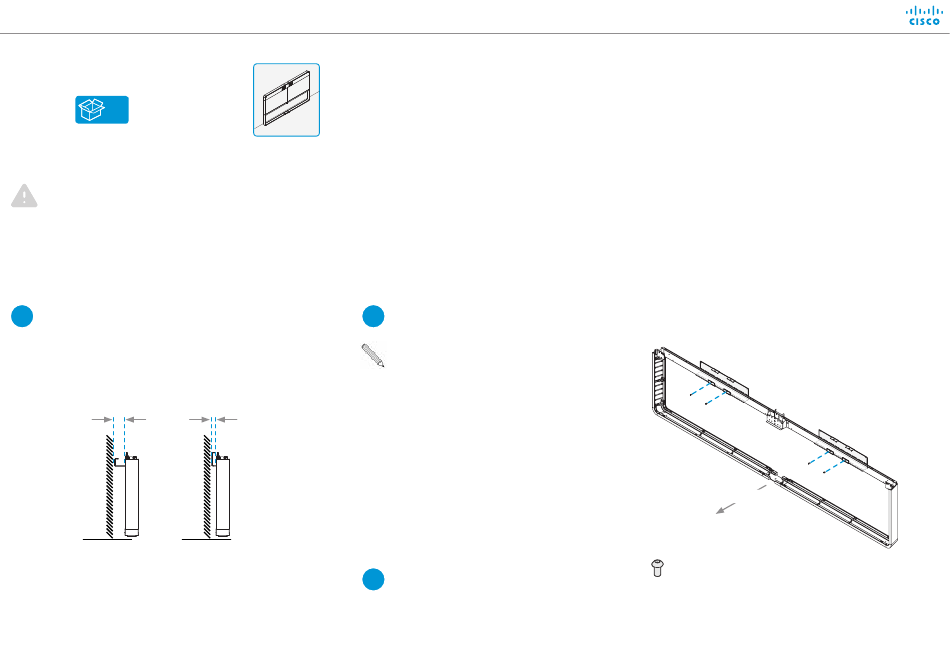

Méthode B :
Utilisez les supports de fixation murale fournis pour fixer le socle au mur.
Méthode A (socle sur pied) est décrite à la page précédente.
2
37 mm
3
Marquez les trous de vis sur le mur. Les vis
passent à travers des fentes horizontales sur le
support mural.
Tenez le support mural contre le mur
et placer le socle sur le support mural.
Déplacez-les en position et marquer
les positions des trous de vis sur le
mur. Répétez l'opération pour l'autre
support mural.
Fixez chaque support mural d'une façon
sûre en s'assurant que la structure du
mur est suffisante pour supporter le
système (vis/matériel de montage non
fournis ; pas indiqué dans l'illustration).
Fixez le socle aux supports de fixation
murale à l'aide des quatre vis (fournies).
Avant
4 × M6x12,
à tête cylindrique
