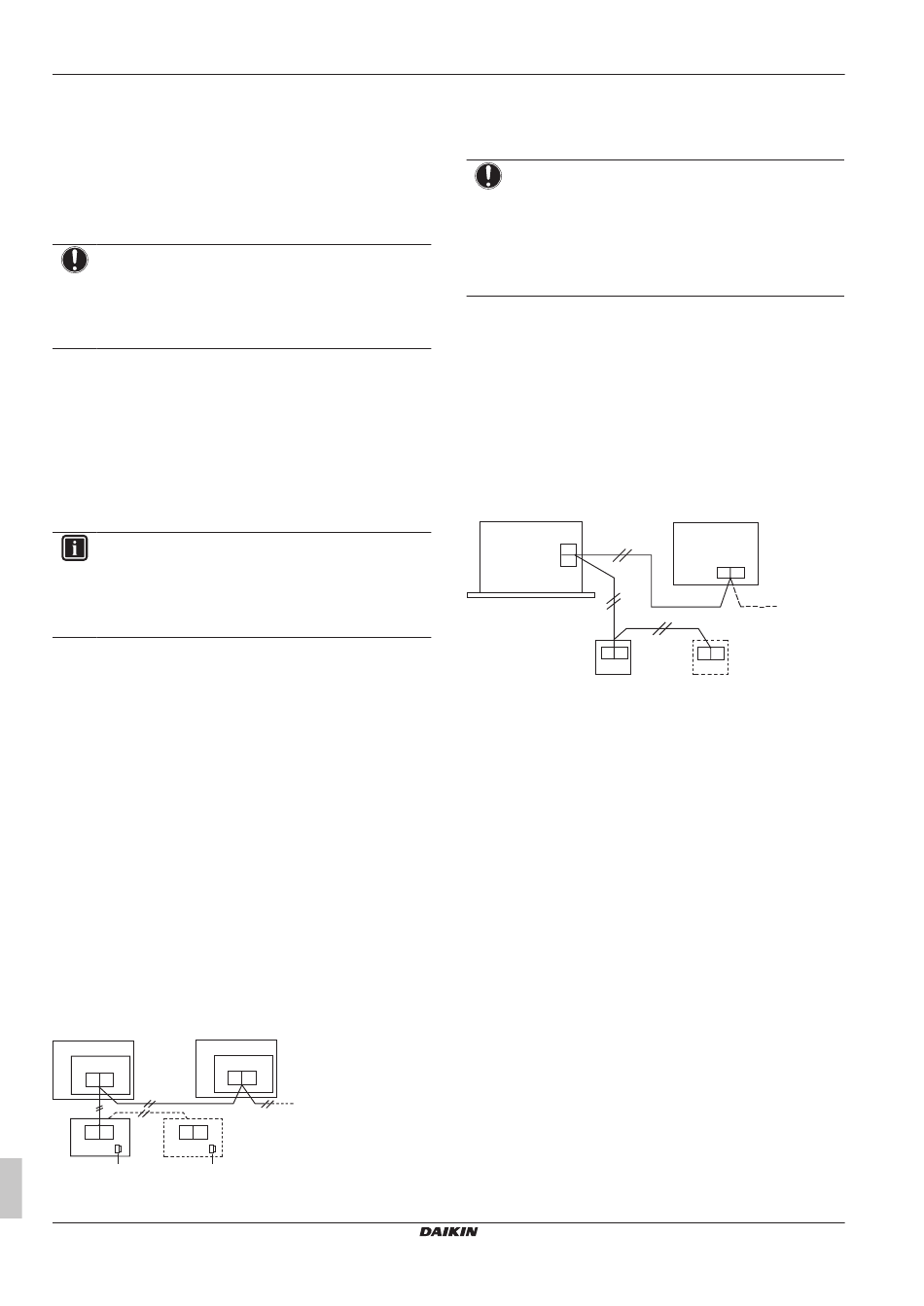

8 Configuration
8.3.1 A propos du réglage 19(29)-0-04 et
19(29)-0-05
▪ Lorsque vous avez configuré avec succès le paramètre
19(29)‑0‑04, le système passe automatiquement au réglage
19(29)‑0‑01.
▪ Lorsque vous avez configuré avec succès le paramètre
19(29)‑0‑05, le système passe automatiquement au réglage
19(29)‑0‑02.
REMARQUE
Si la conduite est remplacée, installez des filtres propres et
reconfigurez le réglage 19(29)‑0‑04 ou 19(29)‑0‑05. Sinon,
le signal de nettoyage des filtres arrivera trop tôt. NE
réglez pas les registres lorsque le réglage 19(29)‑0‑04 ou
05 est activé.
▪ Si le contrôleur est désactivé pendant que vous activez le réglage
19(29)‑0‑04 ou 19(29)‑0‑05, la configuration est interrompue.
Lorsque vous remettez le contrôleur en marche, la fonction
démarre à partir du début.
▪ Le réglage de 19(29)‑0‑04 prend entre 1 et 6 minutes. Vous
pouvez vérifier si le paramétrage a été effectué correctement en
vérifiant si le paramètre de zone est passé à 0‑01.
▪ Le réglage de 19(29)‑0‑05 prend entre 3 et 35 minutes. Vous
pouvez vérifier si le paramétrage a été effectué correctement en
vérifiant si le paramètre de zone est passé à 0‑02.
INFORMATIONS
Lors de l'activation
19(29)‑0‑05, l'appareil est réglé sur la récupération de
chaleur et le ventilateur est en position haute ou ultra
haute. Après la configuration, les paramètres reviennent à
ce qu'ils étaient avant la configuration.
▪ Ces réglages peuvent UNIQUEMENT être activés avec des filtres
propres.
▪ Pour les modèles 1500+2000, veillez à ce que la perte de charge
des conduits des unités supérieure et inférieure soit équilibrée.
▪ La fonction démarre dès qu'elle est sélectionnée et que le
contrôleur est activé.
▪ Le réglage 19(29)‑0‑04 NE PEUT PAS être configuré si la
température extérieure est ≤–10°C, ce qui est hors de la plage de
fonctionnement.
▪ Le réglage 19(29)‑0‑05 NE PEUT PAS être configuré si la
température extérieure est ≤5°C. Dans ce cas, l'erreur 65‑03 est
affichée et l'unité cesse de fonctionner. Mettez le réglage sur
19(29)‑0‑04.
▪ Le réglage NE PEUT PAS être configuré s'il y a des alertes ou
des erreurs.
▪ Si des ventilateurs d'appoint sont utilisés, vous ne pouvez
configurer que le réglage 19(29)‑0‑03.
▪ Les réglages 19(29)‑0‑04 et 19(29)‑0‑05 peuvent être configurés
pour plusieurs unités avec 1 contrôleur.
8.3.2 Système indépendant
HRV HRV
P1 P2
e
P1 P2
P1 P2
a c b d
a Contrôleur maître pour unité de ventilation à récupération
de chaleur
Guide de référence de l'installateur et de l'utilisateur
34
des réglages 19(29)‑0‑04
P1 P2
b Contrôleur esclave pour unité de ventilation à récupération
de chaleur
c Position de commutateur: Maître
d Position de commutateur: Esclave
e Longueur max. du tuyau de raccordement: 500 m
REMARQUE
Réglages d'usine: NE modifiez PAS les réglages du
commutateur lorsqu'un contrôleur est connecté. SS1 est
un commutateur de réglage pour fonctionner sans
contrôleur. Le fait de modifier les réglages lorsqu'un
contrôleur est connecté empêchera l'unité de fonctionner
normalement. Maintenez le commutateur sur la carte de
circuits imprimés au réglage d'usine.
8.3.3 Système de commande lié à 1 groupe
▪ Le contrôleur du climatiseur peut être utilisé pour contrôler jusqu'à
16 unités, une combinaison de climatiseurs intérieurs et d'unités
de ventilation à récupération de chaleur.
▪ Vous pouvez configurer les réglages initiaux des fonctions des
unités de ventilation à récupération de chaleur. Ces fonctions sont
le prérefroidissement/préchauffage, le débit d'air de ventilation, le
mode de ventilation et le rafraîchissement. Utilisez le contrôleur
du climatiseur pour configurer les réglages initiaux des unités de
ventilation à récupération de chaleur. Voir
réglages" à la page 27.
VRV
P1
P2
et
a Contrôleur de climatiseur
b Contrôleur de climatiseur
c Longueur max. du tuyau de raccordement: 500 m
8.3.4 Commande liée à plus de 2 groupes
Pour changer les réglages, P1/P2 du contrôleur DOIT être raccordé
aux unités de ventilation à récupération de chaleur. Le contrôleur
peut être retiré une fois les réglages modifiés.
Si l'unité est censée fonctionner sans contrôleur, NE l'allumez PAS
avec le contrôleur branché. Sinon, l'unité affichera une erreur une
fois le contrôleur enlevé, car il continuera à rechercher le signal du
contrôleur. Pour résoudre l'erreur, effectuez une remise sous tension
sans brancher le contrôleur.
▪ La CCI d'adaptateur en option (KRP2A51) doit être raccordée à 1
unité qui fait partie de la boucle F1/F2. Cette unité peut être un
climatiseur ou une unité de ventilation à récupération de chaleur.
▪ Jusqu'à 64 unités, une combinaison de climatiseurs et d'unités de
ventilation à récupération de chaleur peuvent être raccordées aux
bornes F1 et F2.
▪ KRP2A51 a UNIQUEMENT le contrôle ON/OFF. Si les unités de
ventilation à récupération de chaleur fonctionnent en mode
automatique, ils ont un point de consigne fixe. Si P1/P2 n'est PAS
connecté, le point de consigne du climatiseur est inconnu.
▪ Utilisez le contrôleur du climatiseur pour configurer les réglages
initiaux.
"8.2 Liste des
HRV
P1 P2
c
P1P2 P1 P2
a b
VAM350~2000J7VEB
Unité de ventilation à récupération de chaleur
