Die BTS-Empfangseinheit
Die Verpackungseinheit umfaßt eine
BTS-Empfangseinheit mit einer aP-
Montagedose, somit kann die Empfangs-
einheit auf Putz oder in eine bauseitige
Standard-Schalterdose (unter Putz) ein-
gebaut werden.
Die BTS-Empfangseinheit wird stets im
Handbereich der Türen montiert.
Nach dem elektrischen Anschluß der 4-
poligen Klemme (gem. Anschlußplan)
auf der Rückseite der BTS-Empfangs-
einheit, kann das Gerät in die entspre-
chende Schalterdose eingebaut werden.

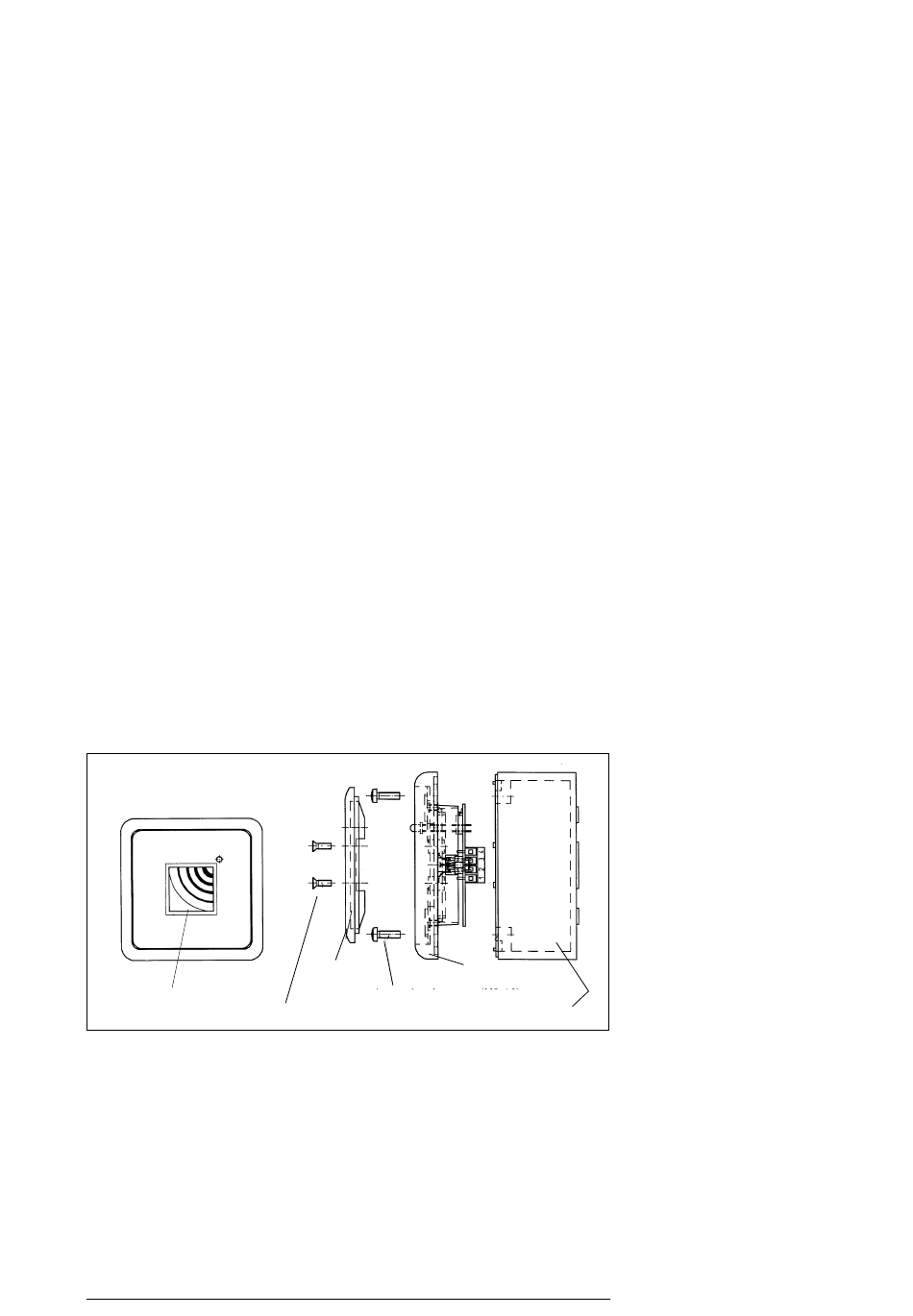

BTS-Empfangseinheit

Abdeck-Klebeschild
Senkschrauben 2,5 x 8
Technische Daten:
BTS-Empfangseinheit 491-10
Betriebsspannung 10 V DC
Leistungsaufnahme 4,5 W
Schutzart IP 40
Betriebstemperatur 0° C bis 50° C
Feuchteklasse DIN 40040-F
8
Zur Montage wird der Gerätedeckel „B"
durch zwei Zylinderschrauben (M 3x10)
vorsichtig geöffnet, um den Platinen-
Montagerahmen auf der Schalterdose
zu montieren. Danach wird der Geräte-
deckel „B" wieder auf den Montage-
rahmen aufgeschraubt (Schrauben nur
leicht anziehen).Das in der Verpackungs-
einheit mitgelieferte Klebeschild wird
dann anschließend auf den Geräte-
deckel „B" so aufgebracht, daß die
Montageschrauben abgedeckt sind.
Abdeckung
Rahmen mit Elektronikplatine
Zylinderschrauben M 3 x 10
Die Ident-Schlüssel
Jeder Ident-Schlüssel ist mit einer Werks-
codierung versehen, die nicht verändert
werden kann. Im Lieferzustand befindet
sich auf den Ident-Schlüsseln ein Kle-
beschild, das mit einer Code-Nummer
(Werkscodierung) versehen ist. Im In-
teresse jedes Betreibers ist größte Vor-
sicht geboten, daß die Verwahrung und
Archivierung dieser Codenummer si-
chergestellt wird.Auf Seite 12 finden Sie
einen Vordruck einer Archivierungsliste.
aP-Montagedose
