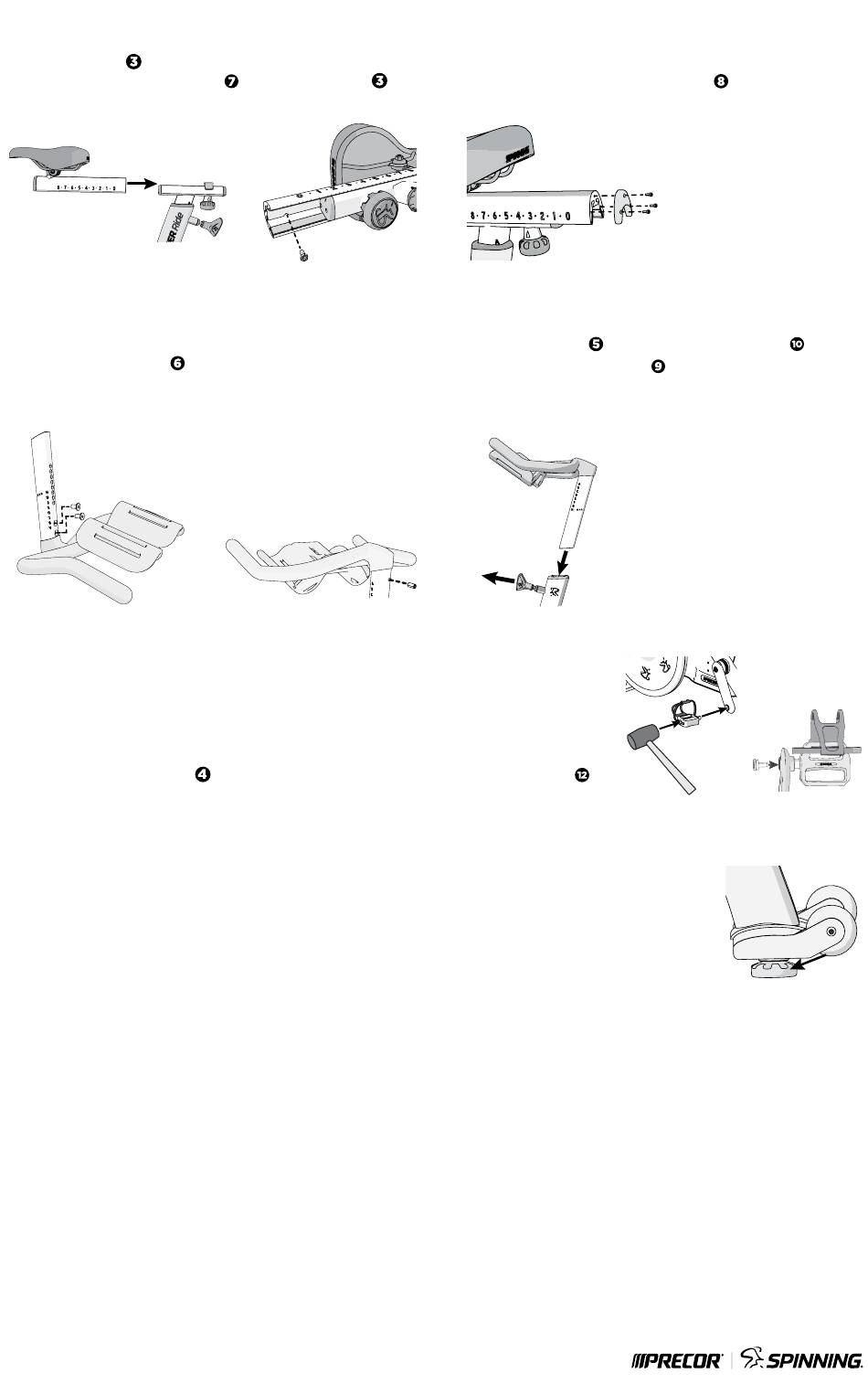

Pour fixer la structure de la selle :
1.
Faites glisser la structure de la selle sur la tige de selle pour l'insérer (Figure 5).
2. Insérez un boulon
dans la partie inférieure de la glissière de selle, puis serrez-le complètement afin d'établir la limite de fin de course (Figure 6).
3. Fixez le cache de la glissière de selle
Figure 5
Pour fixer la structure du guidon :
1.
Positionnez la potence de guidon sur la structure du guidon (Figure 8). Fixez-la à l'aide de deux boulons
2. Insérez une vis de réglage
3. Tirez sur la tige de réglage du guidon et faites glisser la potence de guidon dans le cadre du vélo (Figure 10). Relâchez la tige de réglage afin de verrouiller
la potence de guidon en place.
Figure 8
Attacher les pédales
Tenez les pédales avec les sangles de pédale orientées vers l'avant.
Pour fixer les pédales :
1.
Insérez une pédale dans la manivelle correspondante (Figure 11).
2. Utilisez un maillet en caoutchouc pour tapoter légèrement le centre de la pédale afin d'emboîter la pédale
dans la manivelle (Figure 11).
3. Fixez la pédale avec un boulon
4. Répétez les étapes 1 à 3 pour fixer l'autre pédale.
Mettre le vélo à niveau
Important Placez l'équipement sur une surface plane. La rotation des pieds ajustables ne compense pas le niveau de surfaces
extrêmement inégales.
Vérifiez que le vélo est à niveau avant de permettre à quiconque de l'utiliser.
Pour mettre le vélo à niveau :
1.
Essayez de secouer le vélo. Si vous constatez le moindre mouvement, inclinez le vélo sur un côté pour identifier le pied
à ajuster (Figure 13).
2. Corrigez la hauteur de chaque pied ajustable en tournant le pied dans le sens horaire (+) pour abaisser le vélo, ou dans
le sens antihoraire (-) pour lever le vélo.
3. Une fois le vélo mis à niveau, vérifiez à nouveau sa stabilité et réajustez, le cas échéant.
Liste de contrôle de l'assemblage du vélo
Utilisez cette liste de contrôle pour vérifier que votre vélo est correctement assemblé.
Vérifiez que tous les boulons sont serrés conformément au couple de serrage spécifié et qu'il ne manque pas de pièces.
Vérifiez que la tige de selle se déplace librement et s'enclenche à différentes positions.
Vérifiez que la selle est à niveau et ne pivote pas ou ne s'incline pas. Serrez et ajustez le cas échéant.
Vérifiez la stabilité de la selle de l'avant à l'arrière.
Pour ajuster la tension du frein, tournez le bouton de résistance situé en face de la selle. Si vous devez vous arrêter rapidement, appuyez sur le bouton
pour bloquer le frein.
Pédalez à vitesse moyenne et testez le bouton de résistance pour vérifier que les modifications de résistance se font sans heurt.
Appuyez sur le bouton pour vérifier que le vélo s'arrête rapidement.
Une fois le test effectué, inclinez le vélo vers l'avant à l'aide du guidon, puis faites-le rouler sur une surface lisse jusqu'à son emplacement d'utilisation définitif.
Si nécessaire, mettez le vélo à niveau.
Guide d'assemblage du Spinner® Ride™ | P/N 305008-131 rév. A, FRN
©2016 Precor Incorporated | Février 2016
à l'aide de trois boulons
Figure 6
dans le côté opposé de la potence de guidon (Figure 9) et serrez-la avec une clé Allen
Figure 9
(Figure 12) et serrez à un couple de 45 N-m à l'aide d'une clé Allen
(Figure 7), puis serrez-les complètement avec une clé Allen
Figure 7
Figure 10
.
puis serrez-les avec une clé Allen
.
.
Figure 12
Figure 11
Figure 13
.
