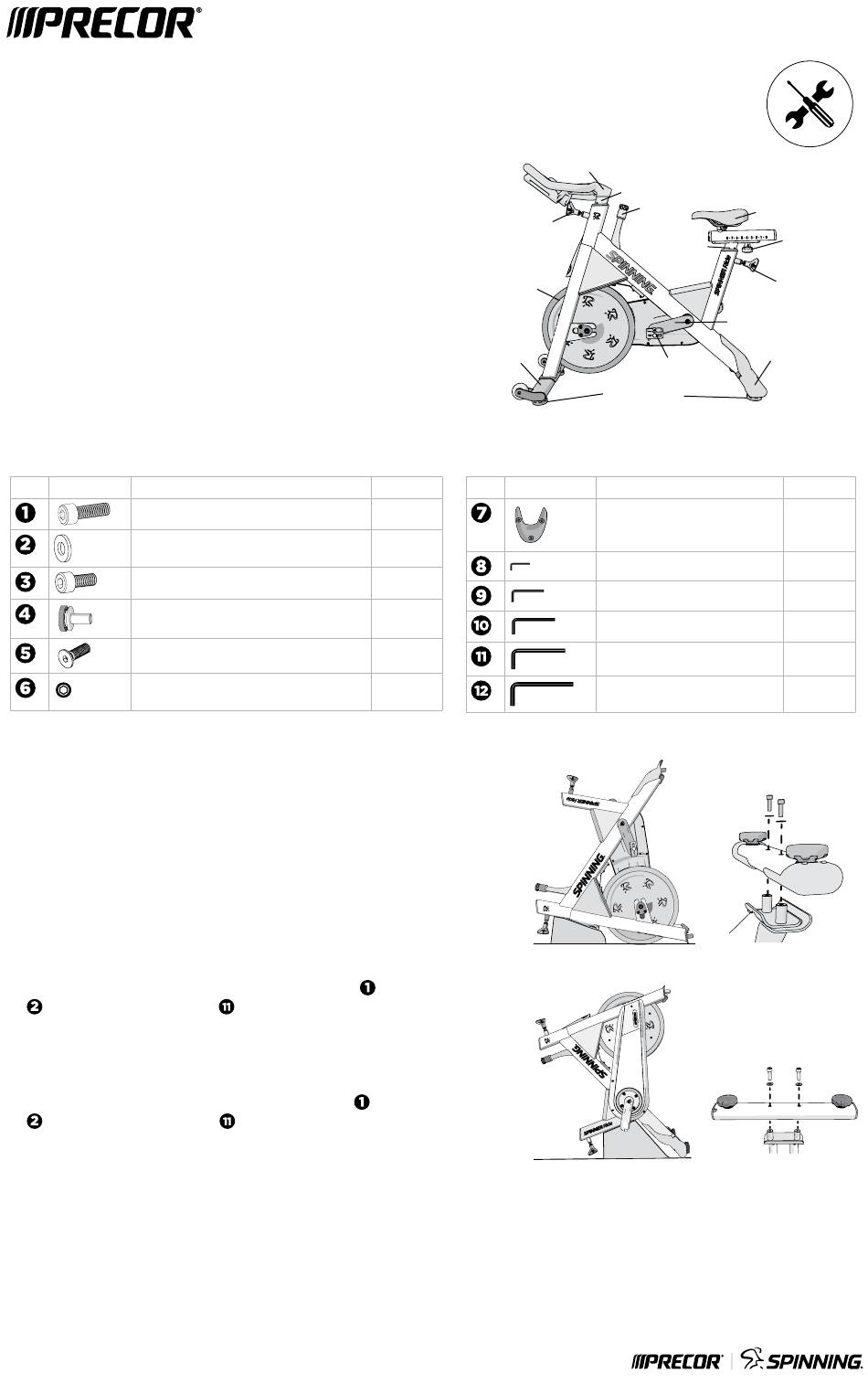

Spinner® Ride™
Guide d'assemblage
Pour assembler le Spinner® Ride, suivez les étapes dans l'ordre indiqué dans
le guide d'assemblage. Pour obtenir plus d'informations concernant le produit,
rendez-nous visite sur www.precor.com.
AVERTISSEMENT Un minimum de deux personnes est nécessaire pour
assembler l'équipement. Ne tentez PAS l'assemblage
par vous-même.
Exigences relatives à l'assemblage
Lors de l'assemblage du vélo, nous vous recommandons de respecter les points
suivants :
•
Assemblez l'équipement à proximité du lieu où vous prévoyez de l'utiliser.
•
Assemblez l'appareil sur une surface solide et plane pour qu'il reste à niveau
et stable.
•
Laissez un espace minimum de 0,5 m sur au moins un côté du vélo et de 0,5 m
à l'arrière ou à l'avant du vélo.
Kit de montage
Composant
Boulon à tête creuse (M8 x 30 mm)
Rondelle plate (8 mm)
Boulon à tête creuse (M3 x 8 mm)
Boulon à tête creuse (M8 x 16 mm)
Boulon à tête plate (M8 x 16 mm)
Vis de réglage à tête creuse (M8 x 16 mm)
Commencer l'assemblage
Retirez les pièces suivantes de l'emballage : structure du guidon, kit de montage, stabilisateurs,
documentation du produit, structure de la selle et pièces de rechange.
ATTENTION L'endommagement du vélo pendant l'assemblage n'est pas couvert par
la garantie limitée de Precor.
Pendant l'assemblage, veillez à ne pas endommager les tiges de réglage
du guidon et de la selle.
Pour fixer le stabilisateur arrière :
1.
Faites reposer le cadre du vélo sur la partie avant (vers le volant d'inertie) et disposez
un morceau de mousse sous le cadre du vélo (Figure 1) pour ne pas endommager la tige
de réglage du guidon.
2. Fixez le stabilisateur arrière au cadre à l'aide de deux boulons
(Figure 2). Utilisez une clé Allen
Pour fixer le stabilisateur avant :
1.
Faites reposer le cadre du vélo sur la partie arrière et disposez un morceau de mousse
sous le cadre du vélo (Figure 3) pour ne pas endommager la tige de réglage de la selle.
2. Fixez le stabilisateur avant au cadre à l'aide de deux boulons
(Figure 4). Utilisez une clé Allen
3. Replacez le vélo en position debout.
Quantité
et de deux rondelles
pour serrer à un couple de 21,2 N-m.
et de deux rondelles
pour serrer les boulons à un couple de 21,2 N-m.
Structure
du guidon
Tige de
réglage
du guidon
Volant
d'inertie
Stabilisat
eur avant
Composant
4
4
4
2
2
1
Figure 1
Figure 3
Potence de guidon
Bouton de
Structure de la selle
résistance
Tige de sel
Manivelle
Pédale
Pieds de réglage
Cache de la glissière de selle
Clé Allen 2,5 mm
Clé Allen 4 mm
Clé Allen 5 mm
Clé Allen 6 mm
Clé Allen 8 mm
Figure 2
Figure 4
Bouton
de la glissière
de selle
Tige de réglage
de la selle
Stabilisateur
arrière
Quantité
1
1
1
1
1
1
