Precor Experience RBK 800 Serie Guide D'assemblage

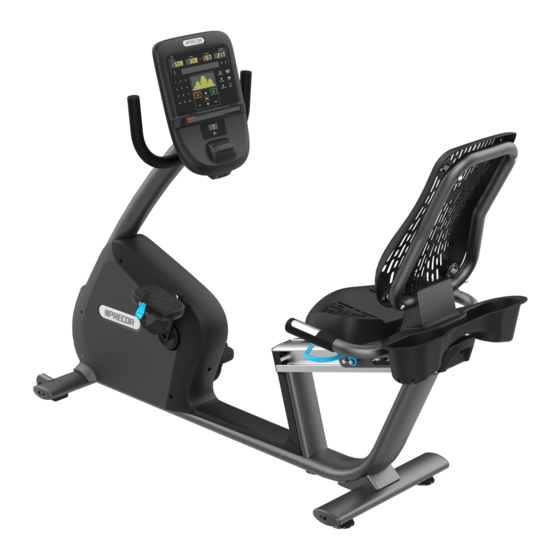

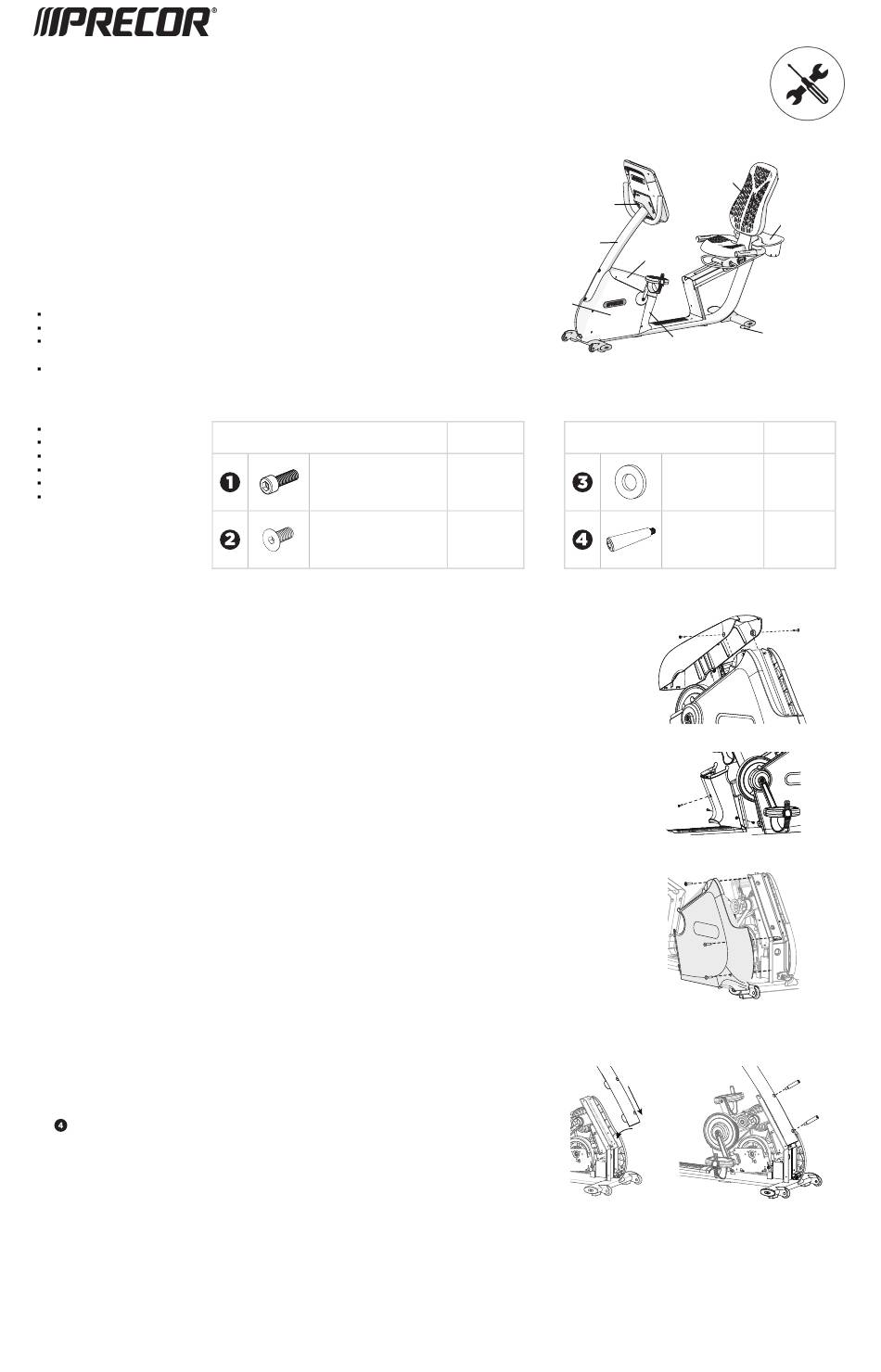

Guide d'assemblage vélo semi-allongé RBK gamme 800 série Experience™
Suivez les étapes dans l'ordre indiqué dans ce guide d'assemblage. Pour obtenir plus d'informations concernant le produit, rendez-nous visite sur www.precor.com.
AVERTISSEMENT Un minimum de deux personnes est nécessaire pour assembler
l'équipement. NE tentez PAS l'assemblage par vous-même.
Exigences relatives à l'assemblage
Important Avant de serrer complètement une vis, vérifiez que sa tête est alignée avec la surface de
l'équipement, sans dépasser. Si ce n'est pas le cas, il se peut que vous ayez vissé de travers. NE TENTEZ PAS de
reprendre l'assemblage depuis le début car des dommages supplémentaires pourraient être causés à l'appareil.
Contactez plutôt le service client à l'adresse www.precor.com.
Nous vous recommandons de respecter les consignes suivantes :
Assemblez l'équipement à proximité du lieu où vous prévoyez de l'utiliser.
Assemblez l'appareil sur une surface solide et plane pour qu'il reste à niveau et stable.
Placez l'appareil à au moins 50 centimètres (19,7 pouces) des murs ou du mobilier et laissez un
espace de 50 centimètres (19,7 pouces) derrière ou devant celui-ci.
NE DÉPLACEZ PAS l'appareil sans assistance.
Outils nécessaires
Clé hexagonale 3/8 po
Clé hexagonale 1/4 po
Clé hexagonale 5/32 po
Clé plate 7/16 po. (2)
Tournevis cruciforme n° 2
Pince coupante
Assemblage du vélo semi-allongé
DANGER N'ESSAYEZ PAS de brancher l'alimentation avant d'avoir entièrement terminé les
procédures d'assemblage et installé la console correctement.
Avant de commencer cette procédure, retirez les câbles de la console que vous prévoyez d'installer sur ce vélo
d'exercice. Les câbles sont emballés avec la console.
Important VEILLEZ À NE PAS tirer sur les câbles, les pincer ni les endommager. Les câbles endommagés à cause d'une
mauvaise installation ne sont pas couverts par la Garantie Limitée Precor.
Pour commencer l'assemblage :
1. À l'aide d'un tournevis cruciforme #2, retirez les deux vis auto-taraudeuses maintenant le capot supérieur en place.
Soulevez le capot d'abord par l'avant, puis désengagez ses pattes en plastique des logements de l'arrière du capot
(voir Figure 1).
2. Retirez les deux vis auto-taraudeuses maintenant le capot arrière en place, puis soulevez-le (voir Figure 2).
3. Retirez les quatre vis auto-taraudeuses maintenant le capot latéral gauche en place, puis tirez sur le capot pour le
désolidariser. Faites-le passer autour du pédalier pour le retirer (voir Figure 3)
4. À l'intérieur du support vertical, retirez l'adhésif qui retient le câble de données de l'unité de base et le câble du
capteur de fréquence cardiaque en place.
5. Pour les consoles à écran tactile : Passez directement à la section Recâblage de l'UFK dans le cas d'une console à
écran tactile.
Pour les consoles à écran non tactile uniquement : Tandis que la personne qui vous assiste maintient le support
vertical en place au niveau du cadre de l'appareil, enfilez le câble de données de l'unité de base et le câble du capteur
de fréquence cardiaque vers le haut à travers le support et scotchez-les sur la partie supérieure du support. Aucun
autre câblage est nécessaire alors reportez-vous à « Fixation du support vertical » pour continuer l'assemblage.
Fixation du support vertical
Important NE PINCEZ PAS les câbles entre le cadre du vélo et ses capots.
Pour fixer le support vertical :
1. Positionnez le support vertical contre le vélo (voir Figure 4) et fixez-le à l'aide de deux vis de fixations
(voir Figure 5). À l'aide d'une clé hexagonale de 3/8 pouces, serrez à fond les vis.
2. Positionnez le capot latéral gauche (voir Figure 3), réinsérez les vis et serrez-les à fond.
3. Renversez les étapes précédentes pour réinstaller les autres capots.
Kit de montage
Composant
Vis à tête bombée
(5/16 x 3/4 po.)
Vis de mécanique à tête plate
(1/4 x 5/8 po.)
Support de la
Console
console
mount
Montant
Upright
support vertical
Capot
Side
latéral
cover
Quantité Composant
4
4
Figure 4
Dossier
Seat back
Support à bouteille
Bottle holder
Capot
supérieur
Top cover
Pied réglable
Adjustable foot
Rear cover
Capot arrière
Quantité
Rondelle plate
4
(5/16 po.)
Vis de montage
2
du support vertical
Figure 1
Figure 2
Figure 3
Figure 5
