3B SCIENTIFIC ® PHYSICS
Générateur de fonctions de puissance U8533510
Instructions d'utilisation
01/08 SP/ALF

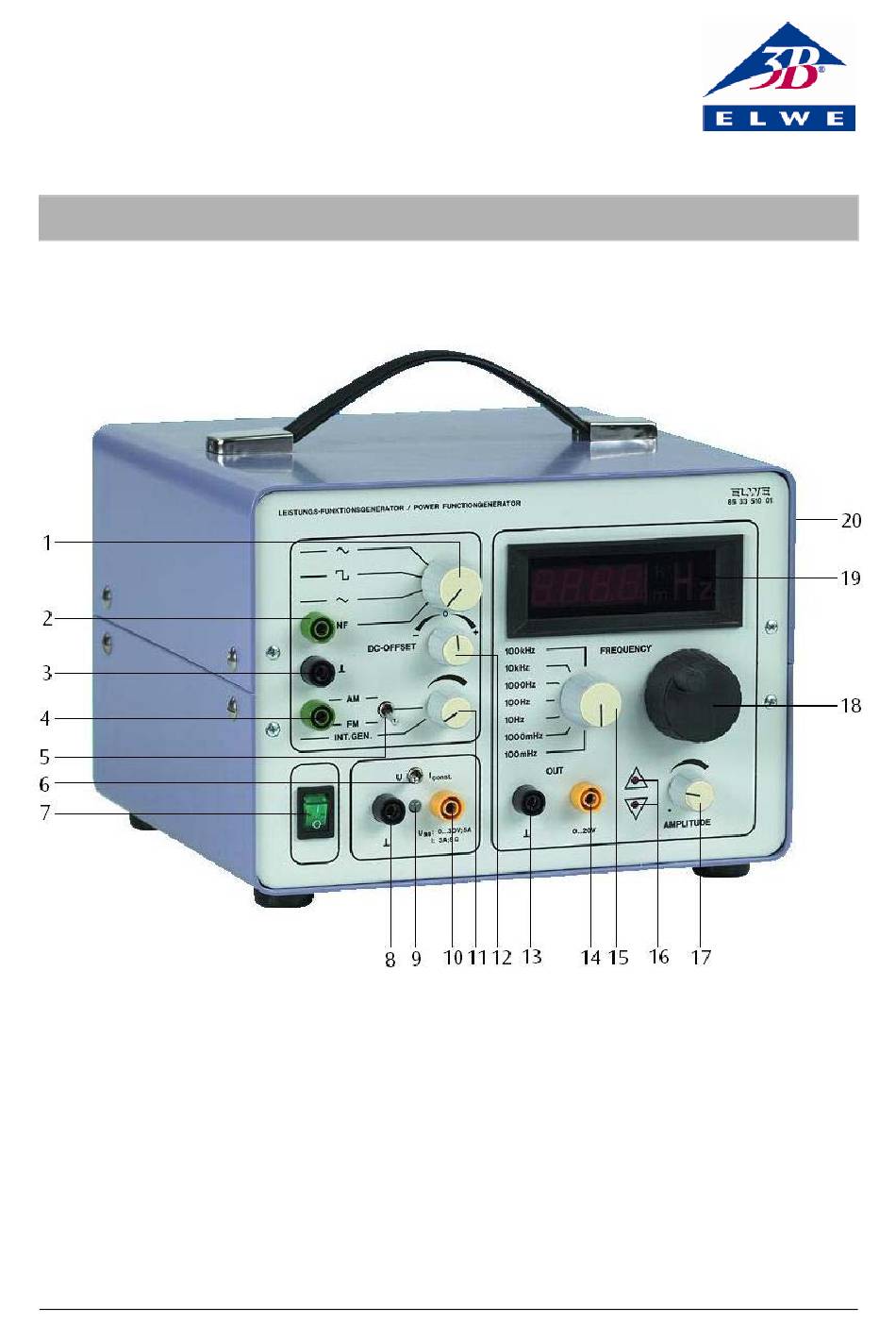

1 Sélecteur pour forme de courbe et entrée d'amplificateur
2 Entrée d'amplificateur
3 Borne de masse
4 Borne d'entrée pour tension de commande AM/FM
5 Interrupteur basculant pour modulation AM et FM
6 Interrupteur basculant pour mode de fonctionnement de l'amplificateur de
puissance
7 Interrupteur secteur
8 Borne de masse pour amplificateur de puissance
9 Affichage de service à LED de l'amplificateur de puissance
10 Sortie de l'amplificateur de puissance
11 Affaiblisseur pour AM/FM avec interrupteur
12 Régulateur d'offset avec interrupteur
13 Borne de masse du générateur
14 Sortie du générateur
15 Régulateur de la plage de fré-
16 LED pour affichage de la limite
17 Régulateur d'amplitude pour
18 Régulateur fin de la fréquence
19 Affichage LED
20 Face arrière de la borne BNC
1
quence
générateur et amplificateur de
puissance
(niveau TTL de la fréquence du
générateur)
