DE Betriebsanleitung
Lampenfassung E27 mit Mikrowellen- & Lichtsensor
1 Sicherheitshinweise
1.1 Allgemein
• Betriebsanleitung vollständig und sorgfältig vor Gebrauch lesen.
Die Betriebsanleitung ist Bestandteil des Produktes und enthält wichtige
Hinweise zum korrekten Gebrauch.
• Betriebsanleitung aufbewahren.
Die Betriebsanleitung muss bei Unsicherheiten und Weitergabe des
Produktes verfügbar sein.
Stromschlaggefahr
• Öffnen Sie niemals das Gehäuse.
• Modifizieren Sie Produkt und Zubehör nicht.
• Schließen Sie Anschlüsse und Schaltkreise nicht kurz.
• Benutzen Sie Produkt, Produktteile und Zubehör nur in ein-
wandfreiem Zustand.
Ein defektes Gerät darf nicht in Betrieb genommen werden, sondern
muss sofort vom Netz getrennt und gegen unbeabsichtigte Weiterbe-
nutzung gesichert werden.
• Wenden Sie sich bei Fragen, Defekten, mechanischen Beschädi-
gungen, Störungen und anderen nicht durch die Begleitdokumen-
tation behebbaren Problemen, an den Händler oder Hersteller.
Zielgruppeninformationen
Nicht für Kinder geeignet.
• Sichern Sie Verpackung, Kleinteile und Dämmmaterial gegen
unbeabsichtigte Benutzung.
• Gehen Sie vorsichtig mit dem Produkt um.
Durch Stöße, Schläge oder dem Fall aus bereits geringer Höhe wird es
beschädigt.
• Vermeiden Sie extreme Belastungen wie Hitze und Kälte,
Nässe und direkte Sonneneinstrahlung, Mikrowellen, sowie
Vibrationen und mechanischen Druck.
• Tauchen Sie das Produkt nicht in Flüssigkeiten und schützen Sie
es vor Spritzwasser.
1.3 Warnstufen
Warnung vor Gefahren, die bei Missachtung der Sicherheits-
hinweise zu Verletzungen führen können.
Warnung vor Gefahren, die bei Missachtung der Hinweise zu
Sachschäden führen können.
2 Beschreibung und Funktion
2.1 Produkt
Dieses Produkt ist ein Energiesparschalter für Deckenbeleuchtungen. Das Produkt
ist mit einem Mikrowellen-Bewegungssensor ausgestattet, der auf menschliche
Bewegung reagiert. Es verfügt über eine einstellbare Abschaltverzögerung und eine
einstellbare Erfassungreichweite des Mikrowellensensors. Ideal für die Beleuchtung
von Abstellräumen, Dachböden, Kellern, Garagen, Fluren oder Treppen. Funktioniert
durch Türen, Glas, dünne Wände und Möbel.
2.2 Lieferumfang
Lampenfassung E27 mit Mikrowellen- & Lichtsensor, Betriebsanleitung
2.3 Bedienelemente und Teile

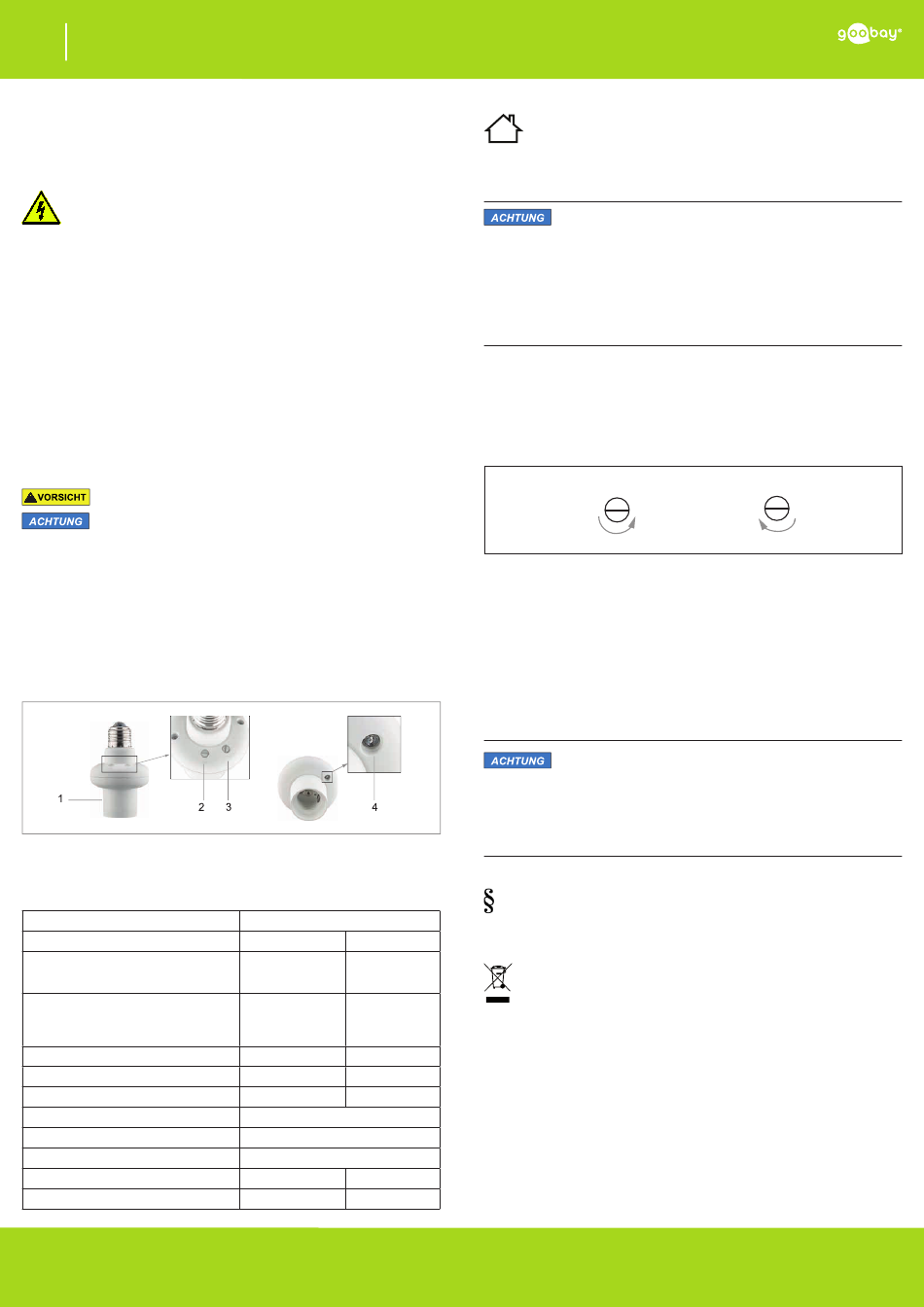

Fig. 1: Bedienelemente
1 Lampenfassung
3 "SENSOR" -Regler
2.4 Technische Daten
Artikelnummer
Betriebsspannung
Max. Leistung pro Lampenfassung:
Glühbirne
LED / Energiesparlampe
Mikrowellen-Bewegungssensor
Erfassungsradius
Erfassungsreichweite
Frequenzbereich
Betriebslichtstärke
Ausschaltverzögerung
Betriebstemperaturbereich
Bauart Sockel
Material Fassung
Schutzklasse / Schutzart
Maße (L x Ø)
Gewicht
Tab. 1: Technische Daten
REV2018-03-28
V1.0
2 "TIME" - Regler
4 Lichtsensor
55501
220-240 @ 50 Hz V~
60 W
20 W
360 °
3-7 m
2,8 GHz
≤ 3 Lux
15 - 300 s
0 ~ 35 °C
E27
Kupfer, PBT
II / IP20
108,34 x 65,80 mm
89,5 g
3 Bestimmungsgemäßer Gebrauch
Eine andere Verwendung als in Kapitel Beschreibung und Funktion
beschrieben, ist nicht zugelassen. Dieses Produkt darf nur in trock-
enen Innenräumen benutzt werden. Das Nichtbeachten und Nichtein-
halten dieser Bestimmungen und der Sicherheitshinweise kann zu
schweren Unfällen und Schäden an Personen und Sachen führen.
4 Installation
Sachschaden
• Überlasten Sie die Fassung nicht mit zu starken Leuchtmitteln!
Die Lampenfassung ist für eine maximale Schaltleistung von 60 W
ausgelegt. Siehe hierzu auch Kapitel 2.4 "Technische Daten".
• Installieren Sie die Lampenfassung in einer Höhe von 2 ~ 3,5 m.
Wird die vorgegebene Höhe unter- oder überschritten, kommt es zu einer
Funktionseinschränkung der Sensorik und das Einschalten der Be-
leuchtung ist nicht möglich.
• Achten Sie darauf, dass die Lampenfassung nicht im Erfassungs-
bereich einer anderen Lichtquelle montiert wird, da sonst der
eingebaute Lichtsensor ein Einschalten des Lichts verhindert.
1. Vergleichen Sie die technischen Daten aller zu verwenden-
den Geräte und stellen Sie die Kompatibilität sicher.
2. Kontrollieren Sie den Lieferumfang auf Vollständigkeit und
Unversehrtheit.
3. Stellen Sie die gewünschte Leuchtdauer nach Bewegungserfas-
sung über den Regler "TIME" (2) ein.
Zum Testen empfiehlt sich eine Einstellung auf den Minimalwert =15 Sek.
4. Stellen Sie die gewünschte Erfassungsreichweite des Mikrowellen-
sensors über den Regler "SENSOR" (3) ein.
Zum Testen empfiehlt sich eine Einstellung auf den Maximalwert = 7 m.
Max.
300 Sec.
+
TIME
Fig. 2: Testeinstellungen
5. Schalten Sie die Deckenbeleuchtung, die Sie mit der Lampenfas-
sung ausstatten wollen, aus.
6. Schrauben Sie die Lampenfassung direkt in die Fassung der
Lampe.
7. Schrauben Sie das gewünschte Leuchtmittel in die Lampen-
fassung.
8. Schalten Sie die Beleuchtung wieder ein.
Das Licht geht an, wenn es dunkel genug ist und der Mikrowellensen-
sor eine Bewegung innerhalb der vorher eingestellten Auslösereichwei-
te registriert.
5 Wartung, Pflege, Lagerung und Transport
Sachschäden
• Nur ein trockenes und weiches Tuch zum Reinigen verwenden.
• Keine Reinigungsmittel und Chemikalien verwenden.
• Kühl und trocken lagern.
• Produkt bei längerem Nichtgebrauch für Kinder unzugänglich und
in trockener und staubgeschützter Umgebung lagern.
• Batterien / Akkus bei längerem Nichtgebrauch entnehmen.
• Originalverpackung für den Transport aufheben und verwenden.
6 Haftungshinweis
• Druckfehler und Änderungen an Produkt, Verpackung oder
Produktdokumentation behalten wir uns vor.
• Beachten Sie unsere Garantiebedingungen. Diese können Sie in
aktueller Form unter den genannten Kontaktdaten anfragen.
7 Entsorgungshinweise
Elektrische und elektronische Geräte dürfen nach der europäischen
WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren
Bestandteile müssen getrennt der Wiederverwertung oder Entsorgung
zugeführt werden, weil giftige und gefährliche Bestandteile bei unsach-
gemäßer Entsorgung die Gesundheit und Umwelt nachhaltig schädigen
können.
Sie sind als Verbraucher nach dem Elektrogesetz (ElektroG) verpflich-
tet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer
an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete,
öffentliche Sammelstellen kostenlos zurückzugeben. Einzelheiten dazu
regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der
Betriebsanleitung und/oder der Verpackung weist auf diese Bestim-
mungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsor-
gung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz
unserer Umwelt.
WEEE Nr.: 82898622
- 1 -
Min. Max.
Min.
15 Sec. 7 m
3 m
-
+ -
SENSOR
by Wentronic GmbH | Pillmannstraße 12
38112 Braunschweig | Germany
