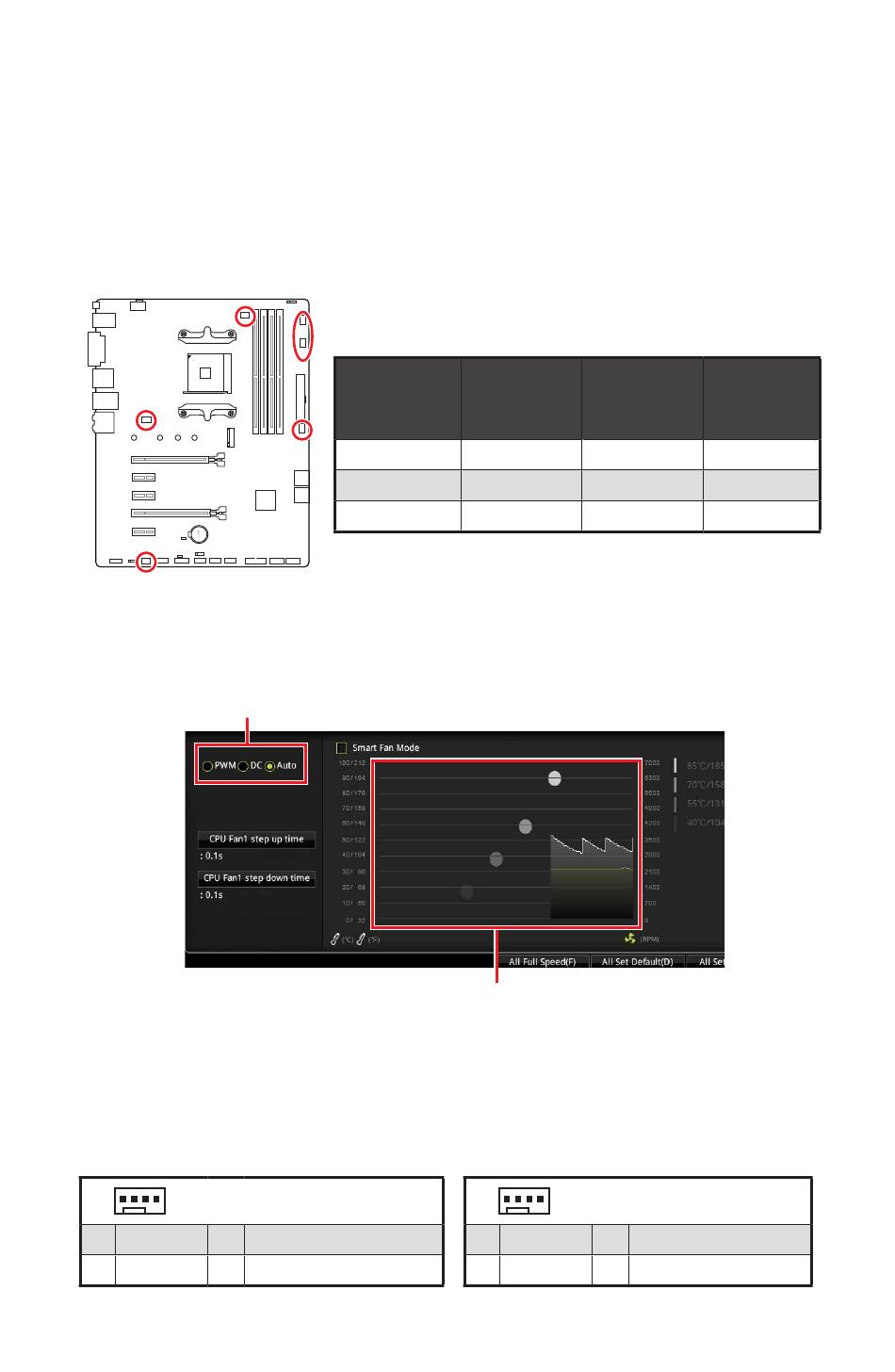

CPU_FAN1, PUMP_FAN1, SYS_FAN1~4 : Connecteurs de
ventilateur
Les connecteurs de ventilateur peuvent être utilisés en mode PWM (Pulse Width
Modulation) et en mode DC. En mode PWM, les connecteurs fournissent une sortie
de 12 V constante et ajustent la vitesse du ventilateur avec un signal de contrôle de
vitesse. En mode DC, les connecteurs contrôlent la vitesse du ventilateur en modifiant
la tension. Le mode automatique détectera automatiquement le type de ventilateur
utilisé. Cependant, Vous pouvez suivre les instructions ci-dessous pour régler le
connecteur de ventilateur en mode PWM ou mode DC.

Basculer entre les modes des ventilateurs et ajuster la vitesse

Vous pouvez alterner entre le mode PWM et le mode DC et ajuster la vitesse des
ventilateurs dans le BIOS > HARDWARE MONITOR.
Choisissez le mode PWM ou le mode DC
⚠
Important
Veuillez vous assurer que les ventilateurs fonctionnent correctement après avoir
basculé entre les modes PWM et DC.
Définition des broches des connecteurs de ventilateur
1
Définition des broches en mode PWM
1 Ground
3 Sense
20
Vue d'ensemble des composants
Connecteur
CPU_FAN1
PUMP_FAN1
SYS_FAN1~6
Il y a des points de gradient de la vitesse du ventilateur qui
vous permet d'ajuster la vitesse du ventilateur par rapport à la
température du processeur.
2 +12V
4 Speed Control Signal
Mode
Courant
ventilateur
maximum
par défaut
mode Auto 1 A
mode PWM 2 A
mode DC 1 A
1
Définition des broches en mode DC
1 Ground 2
3 Sense 4
Puissance
maximum
12 W
24 W
12 W
Voltage Control
NC
