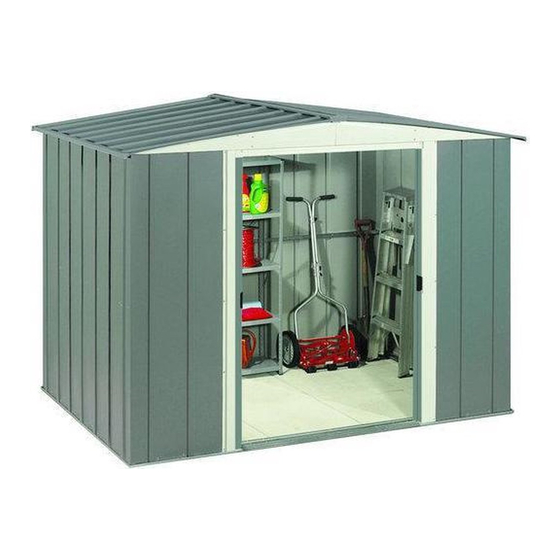

Manuel du propriétaire et instructions de montage
EY01-FR
Modèle
709260518
Aire de rangement: 27 Sq. Ft. 147 Cu. Ft.
2,5 m
DIMENSIONS ARRONDIES DE L'ABRI *
*Taille
Taille de
approximative
6' x 5'
74" x 57"
1,8 m x 1,4 m
188,0 cm x 144,8 cm
EH65-A
WL65-A
WL65EU-A
4,2 m
2
3
Dimensions extérieures
(bord de toit à bord de toit)
base
Largeur
Profondeur
76 1/4"
193,7 cm
LM65
LM65SB
EH65BS-A
Hauteur
Largeur
59 1/2"
69 7/8"
71 1/4"
151,1 cm
177,5 cm
181,0 cm
EH65S
WL65Z
LM65GR
697.76094
AT T E N T I O N :
C E R TA I N E S
D E S A R E T E S V I V E S .
P R O C E D E Z AV E C S O I N E N
MANIPULANT LES DIFFERENTES PIECES POUR EVITER
UN ACCIDENT.
POUR PLUS DE SECURITE, VEUILLEZ
LIRE LES INFORMATIONS DE SECURITE CONTENUES
D A N S C E M A N U E L AVA N T D E CO M M E N C E R L A
CONSTRUCTION. PORTEZ DES GANTS EN MANIPULANT
LES PIECES METALLIQUES.
Dimensions intérieures
(mur à mur)
Profondeur
Hauteur
54 1/4"
68 5/8"
137,8 cm
174,3 cm
P I E C E S
P R E S E N T E N T
Ouverture
de la porte
Largeur
Hauteur
32"
60"
81,3 cm 152,4 cm
Publicité
Table des Matières
Manuels Connexes pour Arrow EH65-A
Sommaire des Matières pour Arrow EH65-A
- Page 1 Manuel du propriétaire et instructions de montage EY01-FR Modèle EH65S EH65-A LM65 WL65-A LM65SB WL65Z EH65BS-A LM65GR WL65EU-A 697.76094 709260518 AT T E N T I O N : C E R TA I N E S P I E C E S P R E S E N T E N T D E S A R E T E S V I V E S .
-
Page 3: Fondation Et Ancrage
Nous recommandons l’utilisation combinée du Kit de cadre pour plancher Arrow et le Kit d’ancrage Arrow comme méthode e cace de xer la remise au sol (disponibles par commande postale ou auprès d’un détaillant local); il est également possible de construire une base et un système d’ancrage personnalisés. -
Page 4: Surveillez La Température
PLANIFIEZ..FB04 Surveillez la température: Assurez-vous que la journée choisie pour l'installation de votre abri est sèche et calme. Ne tentez pas de monter votre abri par un jour de vent. Faites attention sur un sol trempe ou boueux. Travail d'équipe: Dans la mesure du possible, il devrait y avoir au moins deux personnes travaillant au montage de votre abri. - Page 5 LA SECURITE D'ABORD..FB05 Il est important de suivre des mesures de sécurité tout au long de la construction de votre abri. •Procédez avec soin en manipulant les di érentes •Procédez soigneusement avec les outils utilisés pièces de votre abri car certaines comportent dans le montage de cet abri.
- Page 6 à l'intérieur dangereuse. Dans un endroit où il y a de la neige, des kits de renforcement de toit pour la plupart des modèles destinés à apporter une protection Arrow, supplémentaire contre les accumulations importantes de neige, sont disponibles. Portes: Maintenez toujours les rails de porte libres de saleté...
-
Page 7: La Base De Votre Abri
OPTION 1 : À MÊME LE SOL (TERRE) Monter l’abri directement sur un sol de niveau (herbe, terre, pierre, sable, etc.). Si cette option est choisie, Arrow propose un cadre préfabriqué simple pour créer un plancher à l’intérieur de l’abri a n de garder les objets entreposés au-dessus du sol. Ce cadre peut servir de support à... - Page 8 II est important d'ancrer le bâti du sol après avoir érigé l'abri. Voici quelques suggestions d'ancrage. Kit d'ancrage dans du bois ou dans un poteau: Kit d'ancrage Arrow : (modèle n° AK4) Utilisez des vis à bois de 6 mm (1/4") de diamètre.
-
Page 9: Ferrures De Montage
Ferrures de montage GD08 Retirer du sac de vis et conserver pour la derniere etape 65900A (8) 65103 (61) Noire Vis #10Bx1/2" (13 mm) 65923 (61) 65004 (176) Ecrou hexagonal #8-32 Boulon #8-32x3/8" (10 mm) Vis #8Ax5/16" (8 mm) (emballee avec les vis) 65109 66646 Ecrou borgne #8-32 (6) -
Page 10: Liste De Pièces
Liste de pièces GD09 No. de code Numéro Description Quantité de montage de pièce de la pièce dans la boîte 5964 Poutre de toit 5982 Cornière de mur latéral 5996 Pignon droit 5997 Pignon gauche 6015 Garniture de toit latéral 6442 Panneau de toit droit 6443... -
Page 11: Montage Par Numéro De Code
Montage par numéro de code GD10... -
Page 12: Assemblage De Rail De Porte
Etape 1 Pièces nécessaires pour 9396 Rail de porte (1) Assemblage de rail de porte GD11 L'assemblage de rail de por te supporte les portes coulissantes et renforce le mur frontal. Remarque: Les trous au-dessus du rail de porte serviront à attacher, plus tard, le pignon à... - Page 13 Etape 2 9403 Cadre plancher frontal (1) Pièces nécessaires pour 9399 Cadre plancher arrière (1) cadre plancher 9402 Cadre plancher latéral (2) GD12 Arrière Côté Droit 9402 Assemblez les quatre coins du cadre de plancher par deux vis à 9399 chaque coin, comme indiqué...
- Page 14 Etape 3 Pièces nécessaires pour 9389 Panneau de coin frontal (2) 9393 Panneau de coin arrière (2) les coins / panneau de mur 7332 Panneau de mur (2) GD13 NOTA Le reste du montage de l'abri a besoin Côté étroit de heures et plus d'une personne.
- Page 15 9397 Cornière de mur arrière (1) Etape 4 9925 Longeron de mur arrière (1) Pièces nécessaires pour 9926 Longeron latéral (2) les cadres 9400 Cornière de mur latéral (2) GD14 Assemblage rail de porte (1) Les principales pièces du cadre assurent la rigidité...
- Page 16 Etape 5 Pièces nécessaires pour 6515 Panneau mur (2) panneau mur GD15 Fixez les panneaux de mur en Nervure sertie haut et en bas avec des vis. en dessous Fixez le centre de chaque panneau sur le longeron du mur avec des vis. Fixez les nervures qui recouvrent ETAPE ETAPE...
- Page 17 Etape 6 Pièces nécessaires pour 9369 Jambage de porte (2) jambage de porte GD16 Les jambages de porte renforcent ETAPE l'ouverture de porte et constituent VUE DU DESSUS une garniture attirante. Suivez les (3) Boulons instructions pour les deux jambages Rail de porte de porte.
- Page 18 Etape 7 Pièces nécessaires pour 5996 Pignon droit (2) 5997 Pignon gauche (2) pignons/renforts 6658 Pignon renfort (2) GD17 Les pignons se posent sur la partie du haut du mur frontal et arrière pour supporter la poutre de toit. ETAPE NOTA Pignon Les pignons sont encastrés l'un...
- Page 19 Etape 8 Pièces nécessaires pour 5964 Poutre de toit (1) poutre de toit 5982 Cornière de mur latéral (1) GD18 Fixez la poutre de toit, les petits trous vers le haut, sur le pignon ETAPE renfort frontal. Cornière de mur latéral Fixez l'autre bout de la poutre sur le pignon renfort arrière.
- Page 20 Etape 9 Pièces nécessaires pour 6442 Panneau de toit droit (1) le toit droit GD19 Il est préférable d'utiliser un escabeau pour installer les panneaux du toit. Commencer l'installation des panneaux de toit au coin arrière droit de l'abri. Chaque boulon et écrou du toit doit être muni d'une rondelle.
-
Page 21: Installer Un Panneau De Toit
Etape 10 Pièces nécessaires pour 6443 Panneau de toit gauche (1) le panneau gauche de toit GD20 Installer un panneau de toit gauche au coin arrière gauche du toit. ETAPE 6443... - Page 22 Etape 11 Pièces nécessaires pour 6443 Panneau de toit gauche (1) 6442 Panneau de toit droit (1) l'avant du toit GD21 Couvrir le joint au faîte avec le Dérouler le ruban de calfeutrage, REMARQUE bourrelet d'étanchéité. Dérouler appuyer fermement dessus et le Si les trous de poutre de toit ne le bourrelet et l'enfoncer sous couper.
- Page 23 Etape 12 Pièces nécessaires pour 6869 Couvre-arête (1) couvre-arête/garniture de toit 6015 Garniture de toit latéral (2) GD22 Installez le couvre-arête sur le Faîtage toit ni à l'aide de boulons. ETAPE 6869 Fixez la rainure du panneau de ETAPE toit, la capsule de crête et le couvre- arête ensemble à...
- Page 24 Etape 13 Pièces nécessaires pour 6657 Renfort de poignée de porte (2) l'assemblage de porte 10476 Portes droite et gauche (2) GD23 10499 Renfort horizontal de porte (4) Les étapes apparaissant sur cette page vous montrent comment assembler la porte de droite. Vous devez suivre exactement les mêmes 66045 instructions pour celle de gauche.
- Page 25 Etape 14 Pièces nécessaires pour Assemblage de porte droite (1) pose et ajustement des portes Assemblage de porte gauche (1) GD24 Renfort horizontal de porte Pignon Rail de porte Coulisseau Depuis l'intérieur de l'abri, placez la partie inférieure de l'assemblage de la porte droite (à...
-
Page 26: Ancrage / Le Cadre De Plancher
Ancrage / le cadre de plancher FB30 Ancrage Ancrez la remise à ce stade. le cadre de plancher Si vous avez acheté un kit de cadre pour plancher, vous devez l’installer à ce stade de montage. -
Page 27: Quelques Faits Au Sujet De La Rouille
QUELQUES FAITS AU SUJET DE LA ROUILLE TA33 QUELQUES FAITS AU SUJET DE LA ROUILLE 1. Evitez d'entailler ou d'éra er la couche de surface, La rouille est un processus naturel d'oxydation qui se à l'intérieur et à l'extérieur. produit lorsqu'un métal nu est exposé à l'humidité. Les secteurs à... - Page 28 EH65-A LM65 EH65S WL65-A WL65Z EH65BS-A LM65GR LM65SB WL65EU-A 697.76094 EY28-FR 709260518...
