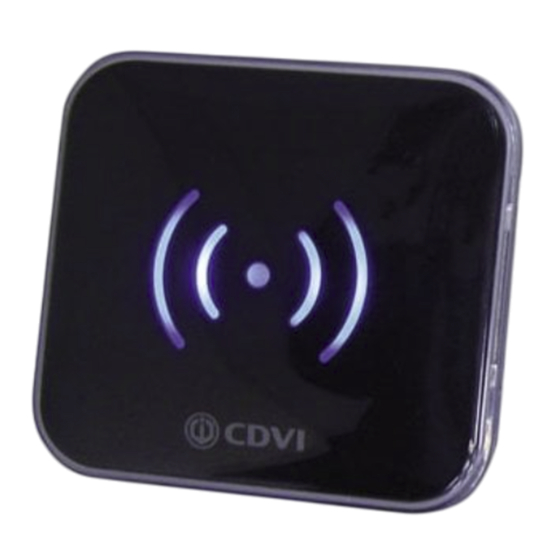

- Page 1 ENGLISH ENGLISH FRANCAIS FRANCAIS MOONARWB Flush-mount 125Khz proximity reader Lecteur proximité 125 Khz encastré Le choix de l’installateur cdvigroup.com...
-
Page 2: Product Presentation
INSTALLATION MANUAL MOONARWB Flush-mount 125Khz proximity Reader Thank you for buying our products and for the confi dence you placed in our company. 1] PRODUCT PRESENTATION Wiegand 26, 30 or 44 bit. Flush-mount with embedding box (supplied). Direct connection or with the door controller (INTBUSW). -
Page 3: Mounting Kit
INSTALLATION MANUAL MOONARWB Flush-mount 125Khz proximity Reader 3] MOUNTING KIT 4] MOUNTING INSTRUCTIONS Embedding Front Electronic box with Varistor plate part screws MOONAR 5] WIRING DIPSWITCH 1 & 2 POSITIONING ON ON ON ON 26 bit ON ON ON ON... - Page 4 INSTALLATION MANUAL MOONARWB Flush-mount 125Khz proximity Reader 6] OUTPUT FORMATS 26, 30 AND 44 BIT WIEGAND CHRONOGRAMS 0 logic 1 logic \DATA1 \CLOCK \DATA0 50 μs 50 μs Open collector output with internal pulls up 1K at +5V or +12V according the dipswitch 4 position.
- Page 5 INSTALLATION MANUAL MOONARWB Flush-mount 125Khz proximity Reader 30-BIT WIEGAND OUTPUT 1 - First parity: 1 bit – even parity for the fi rst 14-bit Code: A code is formed from 7 half byte. Each byte is transferred from bit 7 to bit 0.
- Page 6 INSTALLATION MANUAL MOONARWB Flush-mount 125Khz proximity Reader 7] LED CONFIGURATION ON CENTAUR SYSTEM LED ACTUATION : GREEN ACCESS ALLOWED RED ACCESS DENIED BLUE STAND-BY RED LED SETTINGS GREEN LED SETTINGS 8] LED CONFIGURATION ON ATRIUM SYSTEM LED ACTUATION GREEN ACCESS ALLOWED / RED ACCESS DENIED / BLUE STAND-BY * In Digicode keypad mode only or Proximity mode only.
-
Page 7: Lecteur Proximité Encastré 125Khz
MANUEL D’INSTALLATION MOONARWB Lecteur proximité encastré 125Khz Merci pour l’achat de ce produit et pour la confi ance que vous accordez à notre entreprise. 1] PRÉSENTATION DU PRODUIT Wiegand 26, 30 ou 44 bits. Lecteur encastré (boitier d’encastrement fourni) Connexion directe à la centrale ou via le contrôleur de porte (INTBUSW). -
Page 8: Éléments Fournis
MANUEL D’INSTALLATION MOONARWB Lecteur proximité encastré 125Khz 3] ÉLÉMENTS FOURNIS 4] MONTAGE Boitier Partie Face avant d’encastre- électro- Varistance du lecteur ment avec nique MOONAR 5] CÂBLAGE DIPSWITCH 1 & 2 ON ON ON ON 26 bit ON ON ON ON... - Page 9 MANUEL D’INSTALLATION MOONARWB Lecteur proximité encastré 125Khz 6] FORMAT DE SORTIE WIEGAND 26, 30 ET 44 BITS CHRONOGRAMMES 0 logique 1 logique \DATA1 \CLOCK \DATA0 50 μs 50 μs Sorties en collecteur ouvert avec pulls up internes de 1K au +5V ou +12V selon la position de dipswitch 4.
- Page 10 MANUEL D’INSTALLATION MOONARWB Lecteur proximité encastré 125Khz FORMAT WIEGAND 30 BITS 1 - 1 parité : 1 bit – parité paire des 14 premiers bits. Code du badge : 7 quartets représentant le code du badge. Chaque mot est transmis bit de poids fort en premier.
- Page 11 MANUEL D’INSTALLATION MOONARWB Lecteur proximité encastré 125Khz 7] PARAMÉTRAGE DES VOYANTS SUR LE SYSTÈME CENTAUR ÉTAT VOYANTS : VERT ACCÈS AUTORISÉ ACCÈS AUTORISÉ ROUGE ACCÈS REFUSÉ ACCÈS REFUSÉ BLEU EN ATTENTE PARAMÉTRAGE VOYANT ROUGE PARAMÉTRAGE VOYANT VERT 8] PARAMÉTRAGE DES VOYANTS SUR LE SYSTÈME ATRIUM* ÉTAT VOYANTS...
