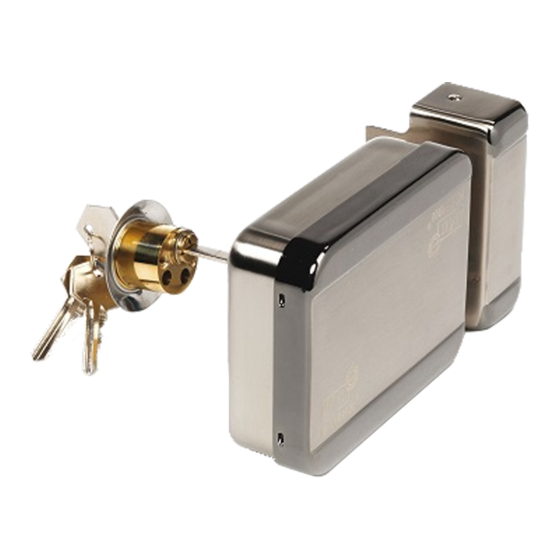

- Page 1 MVA - MVM Motoverrou avec décondamnation électrique (MVA) Motoverrou avec décondamnation électrique et manuelle (MVM) Le choix de l’installateur cdvibenelux.com...
- Page 2 ‘verrouillage’. Il est alors possible de déverrouiller la porte, soit en manipulant la molette manuelle du MVM (non présente sur le MVA), soit en activant un contrôle d’accès raccordé au-dit motoverrou (contrôle d’accès non fourni) ...
- Page 3 MANUEL D’INSTALLATION MVA - MVM Motoverrou avec décondamnation électrique (MVA) Motoverrou avec décondamnation électrique et manuelle (MVM) 3. CONTENU Motoverrou Gâche Renfort Cylindre 3 clés Rosace Guide de montage Passage de glisserie Bornier Vis bichro à Vis zinc montage Vis de remplacement longueur réglable...
- Page 4 MANUEL D’INSTALLATION MVA - MVM Motoverrou avec décondamnation électrique (MVA) Motoverrou avec décondamnation électrique et manuelle (MVM) 4. INSTALLATION Le motoverrou s’installe sur l’ouvrant (voir fig. 1 ci-dessous). Passage de câble Dévisser les deux vis sur les côtés de la gâche.
- Page 5 MANUEL D’INSTALLATION MVA - MVM Motoverrou avec décondamnation électrique (MVA) Motoverrou avec décondamnation électrique et manuelle (MVM) Monter extérieur de la gâche sur le renfort (voir fig. 3) IMPORTANT: Bien s’assurer que l’aimant de reconnaissance de la gâche est en vis à vis du contact du motoverrou (voir fig.
- Page 6 MANUEL D’INSTALLATION MVA - MVM Motoverrou avec décondamnation électrique (MVA) Motoverrou avec décondamnation électrique et manuelle (MVM) Lors du montage, positionnez le guide en plastique sur le pêne que vous prendrez soin d’enlever après avoir valider le vis-à-vis du pêne et de la réservation de la gâche.
- Page 7 MANUEL D’INSTALLATION MVA - MVM Motoverrou avec décondamnation électrique (MVA) Motoverrou avec décondamnation électrique et manuelle (MVM) Possibilités de raccordement Il y a différentes possiblités de raccordement; isolé (fig. 7) et non-isolé (fig. 8). Commande isolée par le 12 à 18 Vdc 12 à...
- Page 8 MANUEL D’INSTALLATION MVA - MVM Motoverrou avec décondamnation électrique (MVA) Motoverrou avec décondamnation électrique et manuelle (MVM) 6. MONTAGE EN COUPE DU CYLINDRE Porte vue de dessus Attention: système utilisable sur porte épaisseur = 80 mm ATTENTION Système utilisable sur porte épaisseur max.
