Fonctionnement
Capteurs de champs électromagnétiques
Le capteur à 3 canaux est situé sur la partie supérieure du mètre. Les trois tensions générées par le
capteur sont renvoyées au mètre. Les gammes de fréquence précises de calibrage spécifique de
sonde d'E-champ sont 900MHz, 1800MHz, 2.7GHz, 3.5GHz et 8GHz. D'autres mesures peuvent être
faites, pour la référence seulement, utilisant la gamme entière de 10MHz à 8GHz.
Le mètre est un petit instrument portable pouvant mesurer le champ électrique de l'atmosphère
environnante du capteur. La mesure du champ est prise en déplaçant l'antenne du capteur dans
l'environnement de mesure de votre choix.
Une mesure directe large bande est obtenue pour le champ auquel le capteur de mesure est
soumis. Pour trouver la valeur d'un champ émis par une source d'interférences, pointez
simplement l'antenne dessus, puis rapprochez-vous autant que possible (la valeur du champ est
inversement proportionnelle à la distance capteur/source d'émissions). L'utilisateur doit prendre
garde à ne pas se trouver entre la source de perturbation et la zone à contrôler. Le corps humain
agit comme un bouclier face aux champs électromagnétiques. Le capteur de champs
électromagnétiques est isotopique; il ne requiert aucune manipulation spéciale. Celui-ci mesure
le champ selon 3 axes sans avoir besoin de positionner l'antenne sous trois plans. Pointez-le
simplement vers la cible pour prendre une mesure.
Remarques explicatives
Unités de mesure
Le mètre mesure le composant électrique du champ; les unités par défaut sont celles d'une puissance
de champ électrique (mV/m, V/m). Le mètre convertit les valeurs vers d'autres unités de mesure, c.-à-d.
les unités de puissance de champ magnétique correspondantes (A/m, mA/m) et les unités de densité
de puissance (μW/m
éloigné standard pour les radiations électromagnétiques.
La conversion est impossible pou les mesures de champ proche, car il n'existe aucune relation valide
entre la puissance d'un champ magnétique et électrique dans cette situation. Utilisez toujours les unités
par défaut du détecteur lors d'une prise de mesures en champ proche.

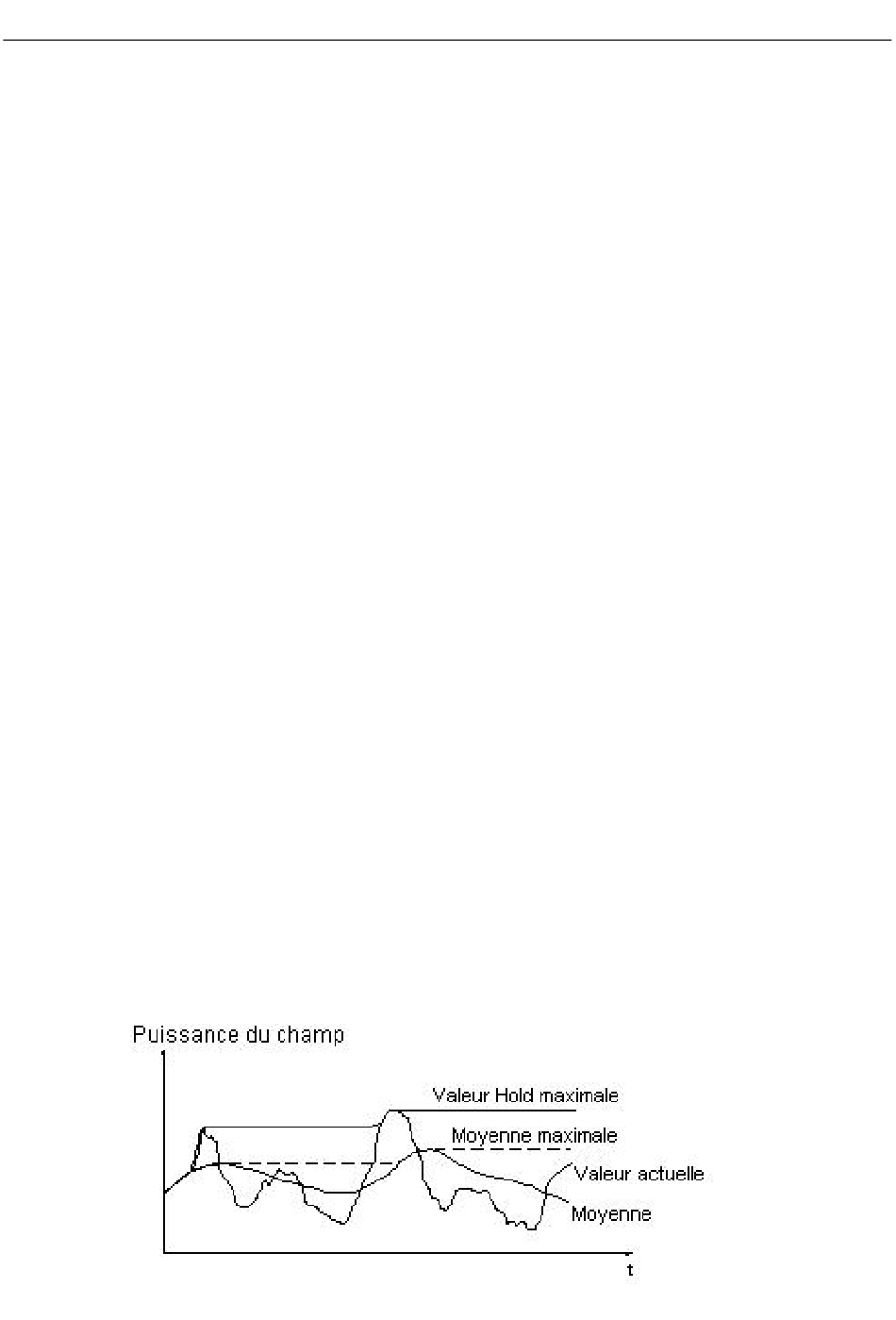

Modes de résultat
L'écran graphique affiche toujours un axe (X, Y ou Z) de la valeur de gamme dynamique
mesurée automatiquement. L'écran numérique affiche la mesure selon un des quatre modes au
choix :
Automatique : L'écran affiche la dernière valeur mesurée par le capteur, aucun indicateur n'est
affiché.(Valeur RMS)
Automatique maximal (MAX) : L'écran numérique affiche la valeur mesurée automatiquement
la plus élevée, l'indicateur "MAX" s'affiche.(Valeur PEAK)
Moyenne (AVG) : L'écran numérique affiche la moyenne des valeurs mesurées, l'indicateur
"AVG" s'affiche.(Valeur RMS)
Moyenne maximale (MAX AVG) : L'écran numérique affiche la valeur de moyenne mesurée
automatiquement la plus élevée, l'indicateur "MAX AVG" s'affiche.(Valeur PEAK)
2
2
2
, mW/m
, W/m
, μW/cm
2
2
ou mW/cm
) en utilisant la formule standard de champ
6
