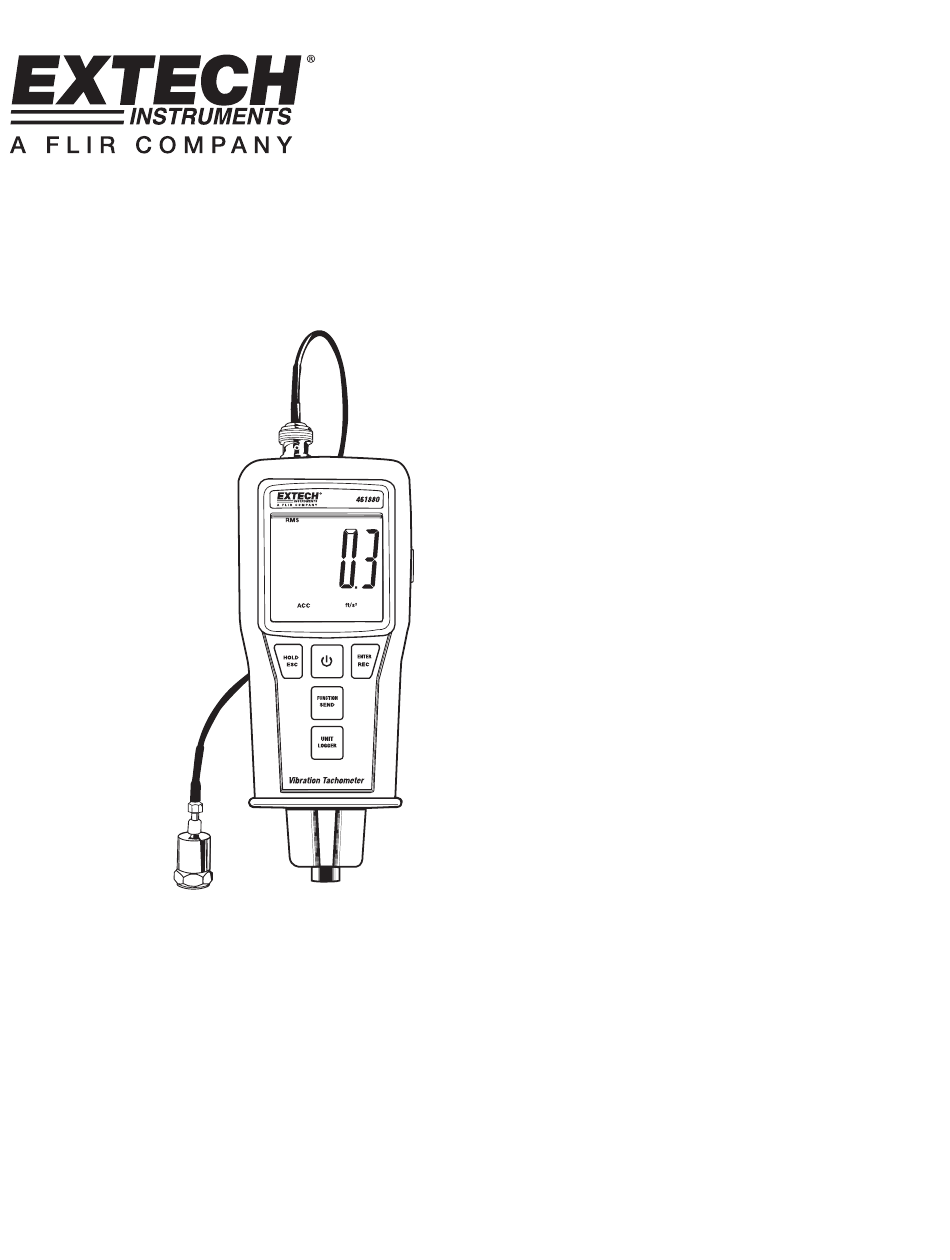

- Page 1 Manuel d’utilisation Vibromètre et tachymètre laser Modèle 461880...
-
Page 2: Caractéristiques
RPS avec contact et la vitesse d’une surface linéaire, ainsi que les mesures RPS sans contact. Le 461880 est livré entièrement testé et calibré et, sous réserve d’une utilisation adéquate, vous fera bénéficier de nombreuses années de service fiable. -
Page 3: Description Du Mètre
13. Vis réceptacle du couvercle de protection Panneau supérieur du mètre Connecteur BNC Connecteur d’entrée de la sonde de température infrarouge (fonctionnalité non supportée) Connecteur de sortie RS232 Pointeur laser du tachymètre photo Détecteur laser du tachymètre photo Écran LCD du mètre 461880 V2.2 8/09... -
Page 4: Mode Opératoire Du Vibromètre
Tenez la sonde contre l’équipement en cours de test. c. Dévissez l’embout magnétique de la sonde puis utilisez l’adaptateur fileté pour fixer la sonde à une vis, un boulon ou une barre de l’équipement en cours de test. 461880 V2.2 8/09... - Page 5 Pour supprimer les valeurs MAX/MIN enregistrées, appuyez sur la touche HOLD lorsque la valeur MAX/MIN à effacer est affichée. La valeur est effacée, l’indicateur MAX ou MIN disparaît. L’unité reste en mode enregistrement lorsque vous maintenez enfoncée la touche REC pendant plus de 2 secondes. 461880 V2.2 8/09...
- Page 6 Sélectionnez “0” pour conserver le contenu de la mémoire. Appuyez sur la touche ENTER pour continuer. Appuyez sur la touche HOLD/ESC pour sélectionner la fonction ESC. Appuyez à nouveau sur la touche HOLD/ESC pour quitter le menu des fonctions avancées. Le mètre s’éteint. 461880 V2.2 8/09...
-
Page 7: Mode Opératoire Du Tachymètre
Sélection de fonctions et d’unités Appuyez et maintenez enfoncée la touche de fonction Tachymètre située sur le côté droit du 461880. Chaque pression de la touche FUNCTION/SEND permet de sélectionner un mode : RPM – Mesure RPS avec contact. - Page 8 461880 V2.2 8/09...
- Page 9 LA – Affichage de la dernière lecture. UP – Valeur maximale enregistrée dn – Valeur minimale enregistrée Appuyez de manière répétée puis maintenez enfoncée la touche ENTER/REC pour basculer entre les 3 modes. La valeur clignote, alternant l'indicateur du mode et la valeur. 461880 V2.2 8/09...
-
Page 10: Enregistrement Chronologique Des Données
Appuyez sur la touche LOGGER à nouveau pour enregistrer une lecture. L’indicateur ((●)) clignote et un son retentit. Répétez cette étape pour enregistrer le nombre de lectures de votre choix. Appuyez sur le bouton REC pendant plus de 2 secondes pour quitter la fonction Enregistrement chronologique des données. 461880 V2.2 8/09... -
Page 11: Interface Ordinateur
Probe: 18 mm de diamètre, 40 mm de hauteur Poids Mètre : 0,87 lbs (397 g) Probe: 0,24 lbs (110 g) Satisfait à : FDA 21 CFR 1040.10 and 1040.11, IEC 60825-1 (2001-08) Édition 1.2, EN 60825- 1:1994/A2:2001/A1:2002 461880 V2.2 8/09... - Page 12 * avec un morceau de ruban adhésif carré réflectif de 10 mm à 1,800 tachymètre rps. La distance de détection maximale et minimale change selon les photo conditions environnementales, le ruban adhésif réflectif et les vitesses au-delà de 1 800 rps. 461880 V2.2 8/09...
-
Page 13: Garantie
Garantie EXTECH INSTRUMENTS CORPORATION (Une société FLIR) garantit que cet instrument est exempt de défauts matériaux et de fabrication pendant un an à compter de la date d’envoi (une garantie limitée de six mois s’applique aux capteurs et câbles). Si le renvoi de l’instrument pour réparation devient nécessaire durant ou après la période de garantie,...
