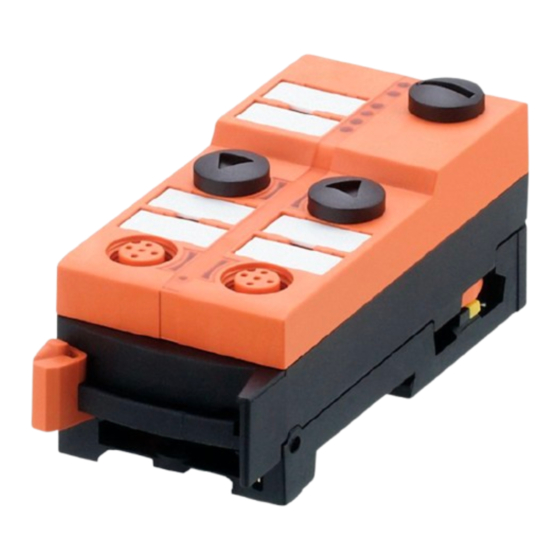

- Page 1 Notice d'utilisation Module ClassicLine IO-Link AC5225...
-
Page 2: Table Des Matières
Contenu 1 Consignes de sécurité �����������������������������������������������������������������������������������������3 2 Fonctionnement et caractéristiques ���������������������������������������������������������������������3 3 Eléments de service et d'indication ���������������������������������������������������������������������4 4 Montage ���������������������������������������������������������������������������������������������������������������5 5 Adressage ������������������������������������������������������������������������������������������������������������9 5�1 Adressage avec l'unité d'adressage AC1154 ������������������������������������������������9 5�2 Paramétrage de l'esclave ���������������������������������������������������������������������������10 6 Raccordement électrique �����������������������������������������������������������������������������������10 7 Fonctionnement ������������������������������������������������������������������������������������������������... -
Page 3: Remarque Préliminaire
Remarque préliminaire Remarque importante Le non-respect peut aboutir à des dysfonctionnements ou perturbations� Information Remarque supplémentaire� 1 Consignes de sécurité • Avant la mise en service de l'appareil, lire la description du produit� S'assurer que le produit est approprié pour l'application concernée sans aucune restriction d'utilisation�... -
Page 4: Eléments De Service Et D'indication
3 Eléments de service et d'indication 1: interface d'adressage 2: LED PWR 3: LED FAULT 4: étiquettes 5: LED verte port 1 6: LED verte port 2 7: LED jaune/rouge 8: 2 prises M12... -
Page 5: Montage
4 Montage Orientation du câble plat à la livraison Poser le câble plat jaune soigneusement dans le guide profilé� Monter la partie supérieure� Verrouiller l'appareil�... -
Page 6: Réglages Sur L'embase
L'embase fournie permet l'orientation du câble plat dans trois directions� Poser le guide du câble plat (1) en fonction de la direction souhaitée� Réglages sur l'embase Sélectionner la position 1, 2 ou 3 selon l'orientation souhaitée du câble plat (→). A = à... - Page 7 Réglages sur la partie supérieure Ensuite régler la position sélectionnée sur la partie supérieure� Pour ce faire, positionner le triangle sur le numéro correspondant (figures D1 et D2)�...
-
Page 8: Ouvrir L'appareil
Utiliser un outil, par ex� un tournevis (figure D1) ou le guide du câble plat jaune/noir (figure D2)� Ouvrir l'appareil Ouvrir l'appareil à l'aide d'un outil comme indiqué (par ex� tournevis)�... -
Page 9: Adressage
Poser le câble plat AS-i soigneusement, la longueur droite doit être d'environ 15 cm� 5 Adressage A la livraison, l'adresse est 0� 5.1 Adressage avec l'unité d'adressage AC1154 Le module monté et câblé peut être adressé par le cordon d'adressage (E70213) via l'interface d'adressage intégrée�... -
Page 10: 5�2 Paramétrage De L'esclave
5.2 Paramétrage de l'esclave Bit de paramètre / Description désignation Mapping des données par défaut spécifique à l'appareil est utilisé� Mapping des données Le Mapping doit être chargé via la commande "Affectation des par défaut activé données process " ; sinon l'appareil génère un défaut périphérie� réservé... -
Page 11: Fonctionnement
7 Fonctionnement Eviter les dépôts de souillure et de poussières sur l'embase et la partie supérieure afin que le mécanisme de verrouillage ne soit pas affecté� Vérifier le bon fonctionnement de l'appareil� Affichage par LED : LED jaune état de commutation port 1, port 2, mode DI/DO LED verte communication port 1, port 2 en mode IO-Link LED rouge...
