Mode d'emploi
1
Instructions de sécurité
1
Carte de garantie
Vérifiez si la machine, les pièces détachées et les
accessoires n'ont pas été endommagés au
transport.
Caractéristiques du produit
Fig. 1
1. Témoin lumineux de la température
2. Interrupteur marche/arrêt
3. Bouton de réglage de l'ampérage
4. Câble de soudage avec porte-électrode
5. Câble de terre avec pince
6. Pied en caoutchouc
7. Poignée
8. Ouvertures de ventilation
9. Brosse métallique / picot
10. Masque de soudure
11. Électrodes
Tableau: réglage et utilisation
Ø Électrode (mm) Ampérage (A)
1.6
45-55
2
50-75
Réparation de rayonnages métalliques
2.5
70-100 Épaisseur du matériau 4-5 mm
3.2
95-150 Épaisseur du matériau 6-7 mm
4
130-220
Épaisseur du matériau 8-12 mm
5
190-250
Épaisseur du matériau ≥ 12 mm
2. Instructions de sécurité

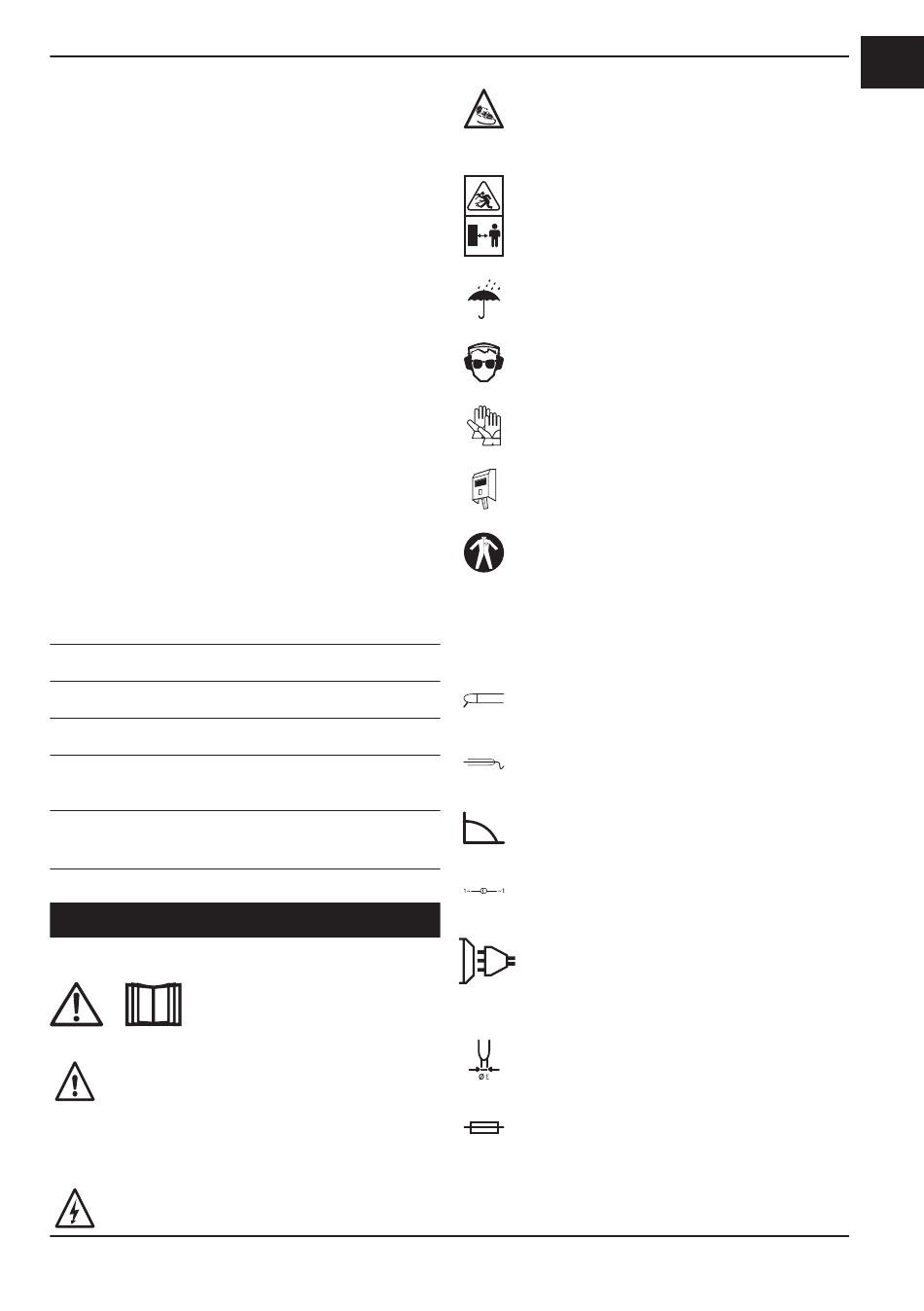

Explication des symboles
Attention ! Lisez le manuel
d'instructions
Indique un risque de blessures, un
danger mortel ou un risque
d'endommagement de l'outil en cas du
non-respect des consignes de ce mode
d'emploi.
Indique un risque de décharges
électriques.
Ferm
S'utilise pour, entre autres:
Épaisseur du matériau ≤ 2 mm
Réparations de vélo(moteur)s
Épaisseur du matériau 2-3 mm
Portail, équipement de jardin
Abri, garage
Construction lourde
Construction très lourde
Débranchez immédiatement la fiche de
l'approvisdionnement électrique principal
dans le cas où la corde est endommagée
et pendant la maintenance.
Ne laissez aucune personne s'approcher
de la zone de travail.
N'exposez pas sous la pluie
Protégez-vous les yeux et les oreilles.
Portez des gants de protection.
Portez toujours un masque pendant le
soudage
Portez des vêtements de protection
Norme pour machines à souder
pour la soudure à l'arc manuelle à
EN60974-6
usage limité.
Porte-électrode
Mise à la terre
Tension en baisse
Transformateur monophasé
Circuit d'alimentation, nombre de
phases (par exemple 1 ou 3), symbole
de courant alternatif et fréquence
nominale (par exemple 50 Hz ou 60 Hz)
Diamètre de l'électrode
Fusible 16A
I
courant d'alimentation effectif maximal
1eff
FR
