SECULOGIC TZ300
6.6.6
Bouton à clé avec affichage SCT222
Pour le raccordement du SCT222, la carte à relais RP220 est également nécessaire.
bornier rouge
Alimentation GDN
Alimentation 24 V CC
bornier orange
Verrouillage +
Verrouillage -
Porte verrouillée
24 V CC
Porte fermée
24 V CC
Entrée d'autorisation
d'ouverture de courte durée
Entrée de déverrouillage
d'urgence
24 V CC
Attention, l'ordre des bornes ne
correspond pas à celui du bornier
bornier bleu
24 V CC
Sortie
d'alarme,
max. 1A,
24V CC
Connecteur pour
bouton à clé GEZE
Bouton à clé
Raccordement
à TST300
24 V CC
Antisabotage
Remarques concernant le schéma des connexions, voir chapitre 6.4.2.
Bloc d'alimentation
Ribbon cable

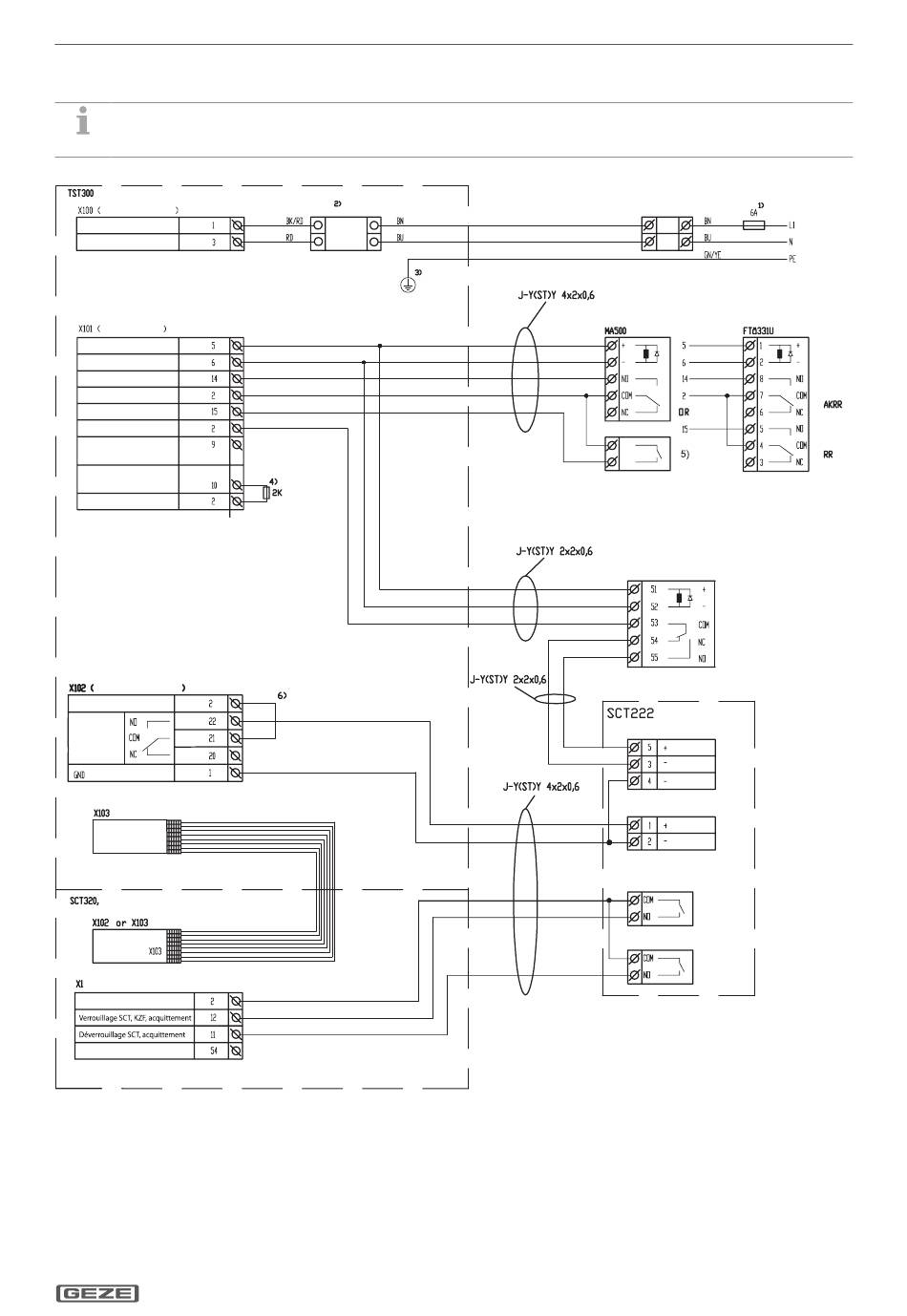

Schéma des connexions
Domino
Contact de porte
Attention : ouvrir le pontage
rouge (1-7) derrière
le bornier du FTÖ331U
Carte à relais RP220
N° 102355
DEL vert-rouge
DEL Rouge
DEL Vert
GND DEL
DEL jaune
DEL Jaune
DEL Jaune
Contact droite
Contact gauche
SCT222 UP N° 100064
SCT222 AP N° 100065
31
