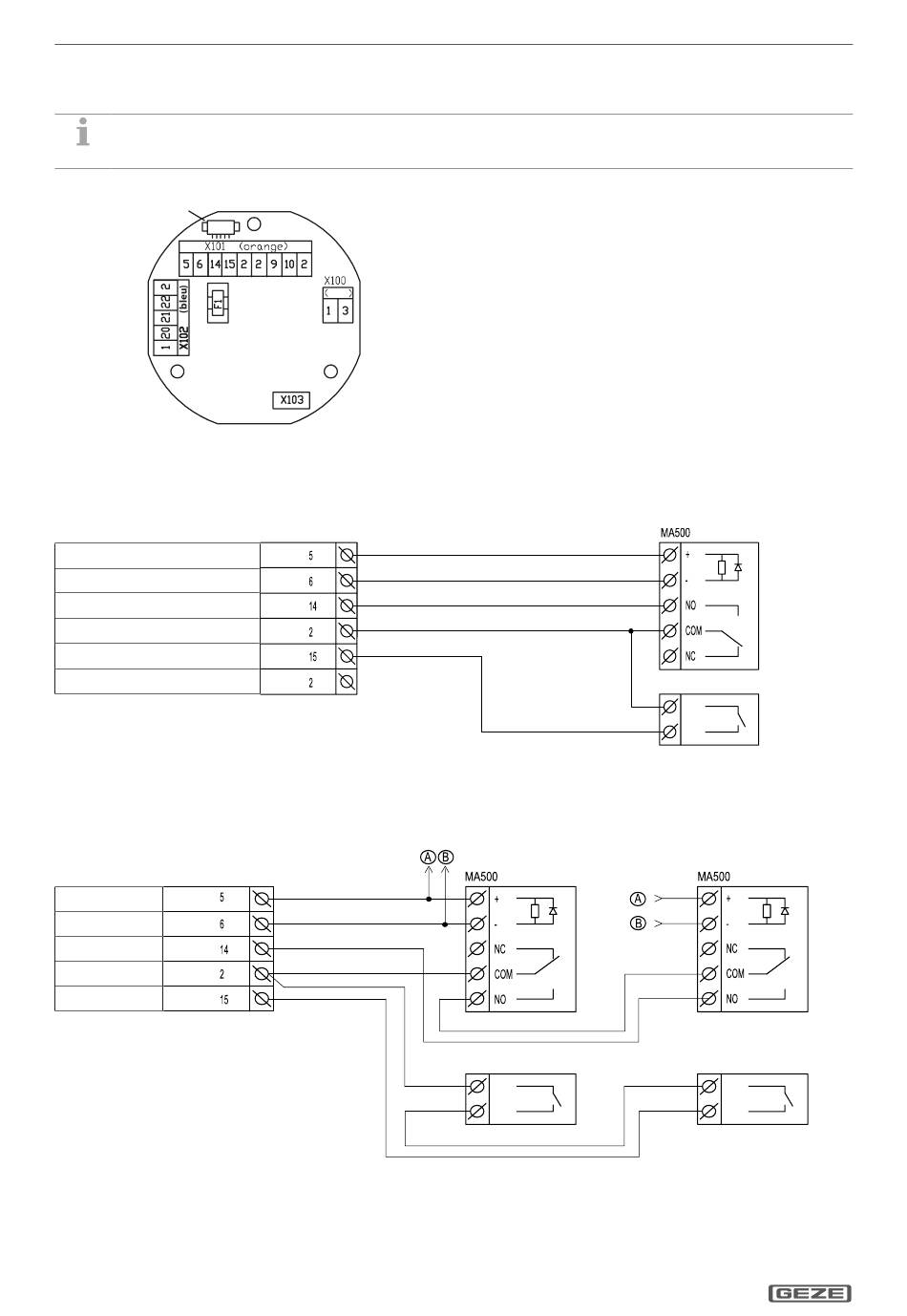

Schéma des connexions
6.5 Eléments de verrouillage
En cas de plusieurs éléments de verrouillage, câbler les enroulements en parallèle et les acquittements en série.
Interface de
programmation
6.5. 1 Aimant de maintien MA500 (portes à un battant)
TST300
- X101 (bornier orange)
Verrouillage +
Verrouillage -
Porte verrouillée
24 V CC
Porte fermée
24 V CC
6.5.2 Aimant de maintien MA500 (portes à deux battants)
TST300 -
X101 (bornier orange)
Verrouillage +
Verrouillage -
Porte verrouillée
24 V CC
Porte fermée
26
rouge
Contact de porte
SECULOGIC TZ300
5)
Contact de porte
Contact de porte
