Comelit 30008011 Mode D'emploi

A R T . 3 0 0 0 8 0 1 1

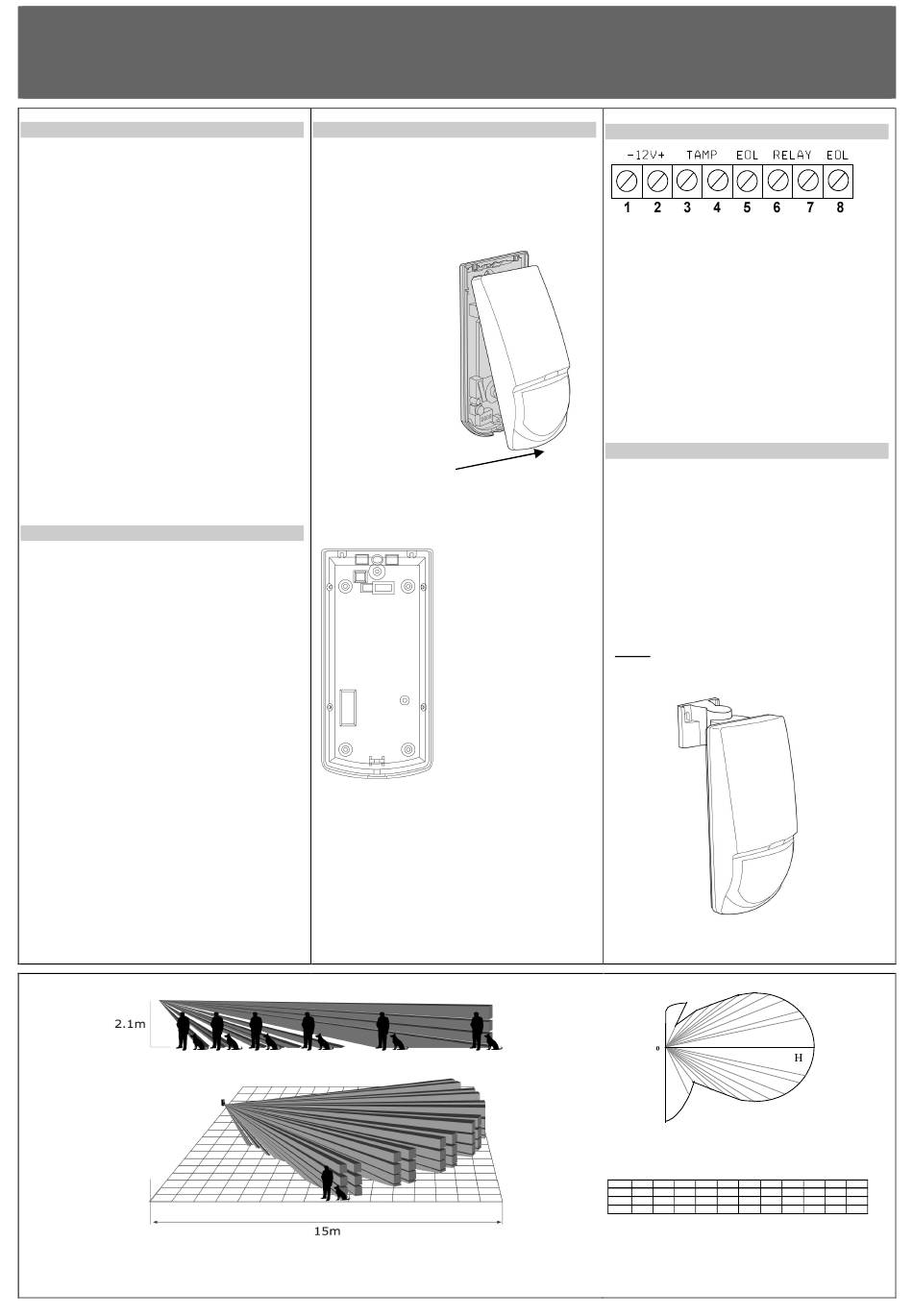

DETECTEUR INFRAROUGE & MICROWAVE AVEC PET IMMUNE
DESCRIPTION PRODUIT
Le 30008011 est une combinaison de détecteurs PIR
& MW, assurant la protection contre les intrusions grâce
a sa technologie PYRO et MW (sur base Doppler).
Micro contrôleur pour l'analyse du signal PIR & MW,
avec technologie ASIC spéciale pour pulsation PIR, afin
d'éviter les fausses alarmes.
•
Quad (4 éléments) PYRO senseur et lentille dure
pour la performance de détection exceptionnelle
et l'élimination des fausses alarmes.
•
La détection à micro-ondes basée sur le concept
Doppler.
•
Le Module de Détecteur de Mouvement À micro-
ondes Unique avec la microbande attachée a
l'antenne.
•
Étalonnages de hauteur d'installation libres.
•
Installation avec ou sans rotules de fixations
•
Ajustage de sensibilité du MicroWave de 2 voies.
•
Ajustage de sensibilité du PIR de 2 voies.
•
Compensation Bidirectionnelle de température.
•
Environmental immunity.
•
Le 30008011 fournit une option pet immune
jusqu'a 25Kg et actif a moins d'1 mètre.
SELECTION DE L'EMPLACEMENT
Choisissez un endroit adapté à la localisation d'un
intrus. (les coins sont recommandes). Voir fig.4.
Hauteur recommandée – 1.8m-2.4m.
EVITER LES EMPLACEMENTS SUIVANTS
• Face aux rayonnements.
• Zones subissant de grands changements de
températures.
• Zones proches de bouches d'aération.
Le 30008011 donne de meilleures performances dans
un endroit stable et constant.
30008011 V1_0
INSTALLATION
Le détecteur peut être place contre le mur ou dans un
coin.
En cas d'installation au plafond ou surfaces
rugueuses, utilisez les rotules de fixations.
(Voir fig. 7).
1. Pour retirer le couvercle, dévissez la vis inferieure et
soulever le couvercle.
Vis inferieure
Fig.1
2. Pour retirer le circuit, dévissez délicatement la vis
située sur celui-ci.
3. Eclatez les emplacements nécessaires à l'installation.
A A A
A.
D
C
B.
B B
C.
C
D.
C
B B
Fig. 2
4. Faire passer les fils par les emplacements A.
(Si pose avec rotules – passer les fils a l'interieur de
la rotule – fig.7)
5. Réinstaller le circuit électrique et connecter les fils
au bloc.
6. Replacer le couvercle en l'insérant dans les encoches
du haut et replacer la vis inferieure.
Fig.4
- 1 -
CONNECTION DU DETECTEUR
Terminal 1 - Noté " - " (Negatif)
Connexion a la masse.
Terminal 2 - Noté " + " (+12V)
Connection au voltage positif 8.2 -16Vdc
(habituellement depuis la centrale)
Terminals 3 & 4 - Noté " TAMP "
Si la fonction "protection a l'ouverture" est nécessaire,
connectez ces terminaux a une zone 24H "normally
closed" sur la centrale. Si le couvercle du détecteur est
ouvert, un signal d'alarme sera transmit a la centrale.
Terminals 5 & 8 - Noté " EOL " – End of line option.
Terminals 6 & 7 - Noté " RELAY "
Se sont les contacts de sorties du détecteur. A
connecter sur une zone "normally closed" de la
centrale.
TEST DU DETECTEUR
Brancher le détecteur a l'alimentation et attendre une
minute. La zone de test doit être stable et sans
mouvement.
Walk test
1. Retirer le couvercle.
Placez la LED en position ON.
2. Replacer le couvercle
3. Commencer a marcher lentement dans la direction
du détecteur.
Acces fils
4. Observer que la LED Rouge s'illumine.
A percer pour
5. Attendre 5 secondes minimum entre chaque test.
emplacement contre
6. Apres avoir termine le test, vous pouvez replacer la
un mur
LED en position OFF.
Emplacement en
coins. Utilisez les 4
NOTE:
trous.
Le test doit être effectue au moins une fois par an afin
de s'assurer du bon fonctionnement du détecteur.
Emplacements pour
les rotules.
Y
Table 1:
## 0
a 180 °
X 0
Y 10 ,5
X,Y correspondent (m) au points illustres quand H=30m
INSTRUCTIONS D'INSTALLATION
Fig.3
X
10
2 9
3
1
8
4
5
6 7
1 2 3 4 5 6 7 8
130 ° 100 ° 84 ° 75 ° 70° 60 ° 52 ° 40 °
3 6 9 12 15 18 21 24
6,09 7,15 6,98 8,01 10 ,5 10 ,39 10 ,24 8,73
Fig.5
9 10
30 ° 20 °
27 28 ,5
7,23 5,03
