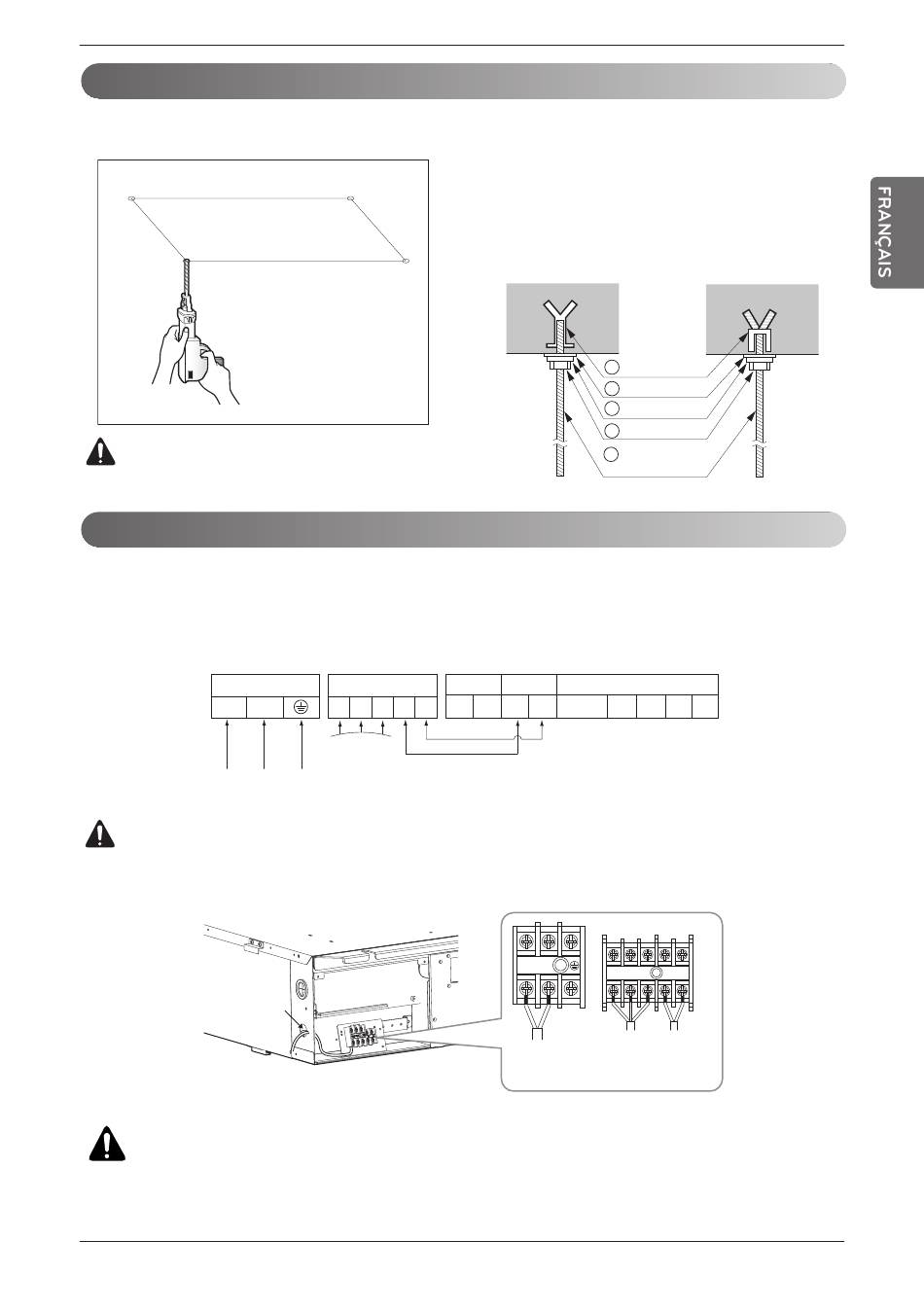

Installation de l'unité intérieure
• Choisissez et marquez la position des boulons de fixation.
• Percez le trou d'ancrage au plafond.
ATTENTION:
Serrez l'écrou et la vis pour éviter la chute
de l'unité.
Raccordement des câbles entre l'unité intérieure
Raccordez les câbles individuellement aux bornes dans le panneau de commande, de la même façon que
vous avez fait avec l'unité extérieure.
• Assurez-vous que la couleur des câbles de l'unité extérieure et le numéro du borne soient les mêmes, de
la même façon que vous avez fait avec l'unité intérieure.
Séries B1/B2
Plaque à Bornes interne
L(L1) N(L2)
CONNEXION INTERNE
(PEUT ÊTRE RACCORDÉE À L'UNITÉ EXTERNE)
AVERTISSEMENT:
Méthode de raccordement du câble de liaison (exemple)
Trou de Conduit
Trou de Conduit
Trou de Conduit
AVERTISSEMENT : Un raccordement desserré peut provoquer une surchauffe
de la borne ou un dysfonctionnement de l'unité.
Un risque d'incendie peut également survenir.
Par conséquent, assurez-vous que tous les câbles sont correctement raccordés.
Outdoor unit Indoor unit
Plaque à Bornes interne
YL RD BK A
B
SODU SODU
Dispositif de
régulation à
distance filaire
Assurez-vous que les vis des bornes ne vont pas se desserrer.
• Insérez l'élément d'ancrage et la rondelle dans les boulons
de support pour fixer les boulons de support au plafond.
• Serrez fortement les boulons de support à l'élément d'an-
crage.
• Fixez les plaques d'installation aux boulons de support
(réglez grosso modo le niveau) à l'aide des écrous, des
rondelles plates et des rondelles Grower.
Vieille
construction
1 Ancrage
2 Rondelle plate
3 Rondelle Grower
4 Écrou
5 Boulons de
support
Central controller
IDU IDU
INTERNET
DRY1 DRY2 GND
L(L1) N(L2)
YL
RD
BK
A
Transmission
Dispositif de
Alimentation
régulation à
Haute tension
distance filaire
(208/230V)
Manuel d'installation 9
Installation
Nouvelle
construction
Outdoor unit
12V
B
