1 Description générale 1.1 Suivi ultra rapide du MPPT Quand l'intensité lumineuse change constamment, en particulier si le ciel est nuageux, un algorithme MPPT rapide améliorera la collecte d'énergie jusqu'à 30 % par rapport aux contrôleurs de charge PWM (modulation de largeur d'impulsion), et jusqu'à 10 % par rapport aux contrôleurs MPPT plus lents.
1.5.4. Égalisation Voir section 3.9. 1.6 Sonde de température interne Elle compense les tensions de charge d'absorption et Float en fonction de la température (plage de 6°C to 40°C). 1.7 Sonde externe de tension et de température en option (plage de-20°C à 50°C) La Smart Battery Sense est une sonde de température et de tension, sans fil, pour équiper des batteries de chargeurs solaires MPPT Victron.
2. INSTRUCTIONS DE SÉCURITÉ IMPORTANTES CONSERVER CES INSTRUCTIONS - Ce manuel contient des instructions importantes qui doivent être suivies lors de l'installation et de la maintenance. Risque d'explosion due aux étincelles Risque de décharge électrique ● Il est conseillé de lire attentivement ce manuel avant d'installer et d'utiliser le produit. ●...
3. Installation ATTENTION : ENTRÉE CC (PV) NON ISOLÉE PAR RAPPORT AU CIRCUIT DE LA BATTERIE MISE EN GARDE : POUR UNE COMPENSATION DE TEMPÉRATURE CORRECTE, LES CONDITIONS AMBIANTES DU CHARGEUR ET DE LA BATTERIE NE DOIVENT PAS DIFFÉRER DE PLUS OU MOINS 5°C.
3.3. Configuration PV (consultez aussi la feuille Excel MPPT sur notre site Web) ● Fournir les moyens nécessaires pour déconnecter tous les conducteurs d'une source photovoltaïque transportant du courant de tous les autres conducteurs au sein d'un bâtiment ou d'une autre structure. ●...
3.6 Sortie de la charge (voir Illustrations 1 et 2 à la fin de ce manuel) Le port de communication VE.Direct (voir sect. 1.8) peut être utilisé pour configurer la sortie de la charge. (Clé électronique nécessaire pour utiliser l'application Bluetooth). Sinon, un cavalier peut être utilisé...
3.8 Information relative à la charge de batterie Le contrôleur de charge démarre un nouveau cycle de charge chaque matin dès que le soleil commence à briller. Batteries au plomb : méthode par défaut pour déterminer la durée et la fin de l'absorption.
Page 9
Variations par rapport au comportement attendu 1. Mettre sur pause le compteur de la durée d'absorption Ce compteur démarre lorsque la tension d'absorption configurée est atteinte, et il se met en pause si la tension de sortie est inférieure à la tension d'absorption configurée.
3.9 Égalisation automatique Par défaut, l'égalisation automatique est configurée sur « OFF » (éteinte). Avec l'application VictronConnect (voir section 1.9) ce paramètre peut être configuré avec un nombre allant de 1 (tous les jours) à 250 (tous les 250 jours). Si l'égalisation automatique est activée, la charge d'absorption sera suivie d'une période de courant constant limité...
4. Dépannages Problème Cause possible Solution possible Connectez le système PV Connexion PV inversée Le chargeur ne marche correctement Pas de fusible inséré Insérer un fusible de 20 A Connectez correctement la Fusible grillé Connexion de batterie inversée batterie Remplacez le fusible Raccordement défectueux de la Vérifiez la connexion de la batterie batterie...

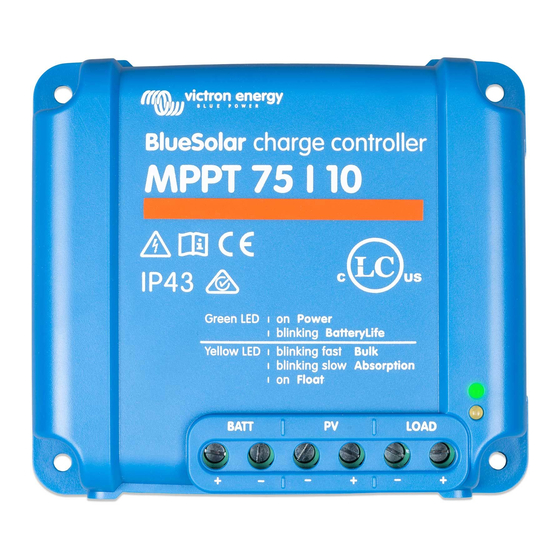

5 Spécifications - Modèles de 75 V Contrôleur de charge BlueSolar MPPT 75/10 MPPT 75/15 Tension de la batterie Sélection automatique 12/24 V Courant de batterie maximal 10 A 15 A Puissance nominale PV, 12 V 1a, b) 145 W 220 W Puissance nominale PV, 24 V 1a, b) 290 W...
Spécifications – Modèles de 100V Contrôleur de charge BlueSolar MPPT 100/15 MPPT 100/20 Tension de la batterie Sélection automatique 12/24 V Courant de batterie maximal 15 A 15 A Puissance nominale PV, 12 V 1a, b) 220 W 220 W Puissance nominale PV, 24 V 1a, b) 440 W 440 W...
Page 14
Contrôleur de charge BlueSolar MPPT 100/20-48V Tension de la batterie 12 / 24 / 48 V Sélection automatique Courant de batterie maximal 20 A Puissance nominale PV, 48 V 1a, b) 1160 W (290W / 580W / 870W) Courant maxi. de court-circuit PV 2) 20 A Déconnexion de la charge automatique Oui, charge maximale 20A(12/24V) &...
Page 15
Figure 1a: configuration pins of the VE.Direct communication port, 75V models Figure 1b: pin numbering of the VE.Direct communication port. 4 3 2 1...
Page 16
Figure 2a: configuration pins of the VE.Direct communication port, 100V model Figure 2b: pin numbering of the VE.Direct communication port, 100V model...
Page 17
Figure 3: Battery management options EN: No bridge: BatteryLife algorithm NL: Geen brug: BatteryLife algoritme FR: Pas de pont : Algorithme BatteryLife DE: Keine Überbrückung: BatteryLife Algorithmus ES: Ningún puente: algoritmo BatteryLife SE: Ingen brygga: BatteryLife-algoritm EN: Bridge between pin 1 and 2: Low voltage disconnect: 11.1V or 22.2V 75V models Automatic load reconnect: 13.1V or 26.2V...
Page 18
Figure 4: Power connections Figure 5: The Victron inverters model Phoenix 12/800, 24/800, 12/1200 and 24/1200 can be controlled by connecting the right side connection (1) of the inverter remote control directly to the solar charger load output. Similarly, all Phoenix VE.Direct inverters can be controlled by connecting to the left side connection of the...
Page 20
Serial number: Version : 02 , 2020 Date : January 30 Victron Energy B.V. De Paal 35 | 1351 JG Almere PO Box 50016 | 1305 AA Almere | The Netherlands General phone : +31 (0)36 535 97 00 E-mail : sales@victronenergy.com...
