FASTRAX
MC

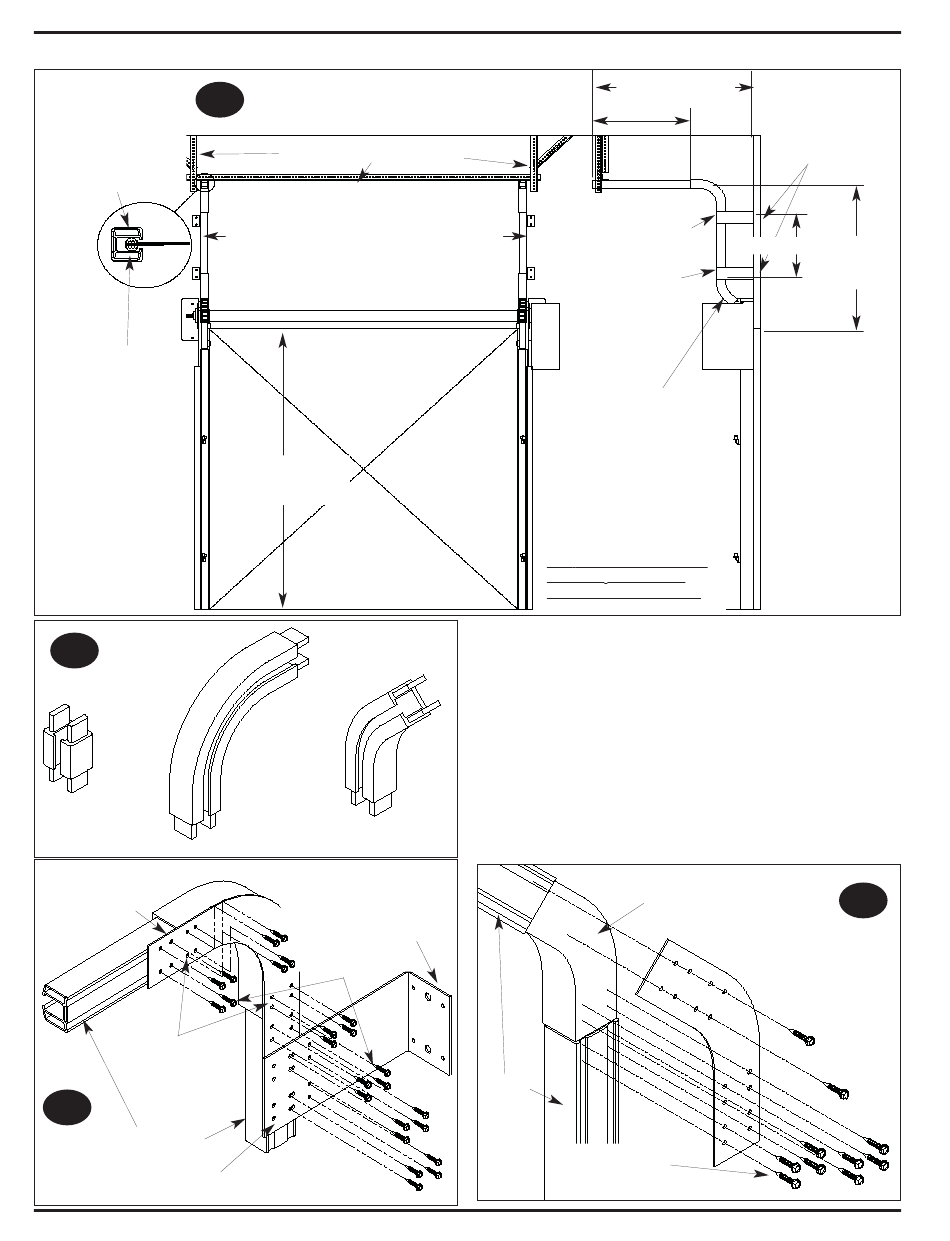

CHAPITRE 3 – INSTALLATION DU RAIL SUPÉRIEUR – STANDARD/ÉLEVÉE
À l'extrémité du rail,
12.1
insérez une vis
autotaraudeuse dans la
goulotte du rideau afin
d'empêcher que le
rouleau supérieur du
rideau ne sorte du rail
Si le rideau est élevé
plus tard dans le
processus d'installation,
assurez-vous que les
sphères soient centrées
dans la gorge du rail, si
elles sont trop serrées,
rapprochez les rails,
si elles ne sont pas
suffisamment serrées,
écartez les rails
12.2
RAIL SUPÉRIEUR
UNIVERSEL
Rail d'élévation en
hauteur Radius
& éclisse
Trou de repérage
Ø 0,201[ 5 ] Profondeur
1 1/4" [ 32 ] pour les
tirefonds
12.3
Rail d'élévation en hauteur
Support de montage mural
HAUTEUR
12
Renforcement du rail supérieur
De l'extérieur à l'extérieur des rails :
FasTrax = L.P.C. + 5 1/2" [ 140 ] ( + 1/8" [ 3 ]/-0 )
FasTrax FR = L.P.C. + 14" [ 356 ] ( + 1/8"[ 3 ]/-0 )
H.P.C.
Hauteur de la porte
commandée
RADIUS À
45 DEGRÉS
UNIVERSEL
RADIUS À
90 DEGRÉS
UNIVERSEL
CONNECTEURS
Une plaque d'appui de dimension
minimum 6"x6" [ 152 x 152 ]
est nécessaire pour les murs qui
ne sont pas en béton ou pour des
parois en acier
Vis autoperçantes/
autotaraudeuses
DIM « Y » =
DIM « B » + 20'' [ 508 ]
DIM « B » =
H.P.C. – DIM « A »
Fixez le support mural
supérieur au rail et au mur,
de niveau sous le radius et
le support d'éclisse
Pour une élévation en
hauteur, faites glisser
l'extrémité du rail
supérieur dans le radius
du rail inférieur, nivelez
et fixez en place.
Le radius correct a été
préalablement fixé sur
le rail inférieur.
Pour une élévation en hauteur,
consultez la commande pour
connaître la hauteur requise,
puis coupez les rails verticaux
à la longueur souhaitée.
UNE SEULE COUPURE PAR
RAIL – NE COUPEZ PAS
DEUX FOIS LE MÊME RAIL.
Rail
autoperçantes/
autotaraudeuses
45°
PUB. Nº FASTRAXFRENCHA NOVEMBRE 2010
Une plaque d'appui de
dimension minimum 6"x6"
[ 152 x 152 ] est nécessaire
pour les murs qui ne sont
pas en béton ou pour des
parois en acier
DIM « X » =
DIM « A »
DIM « A » +
30'' [ 762 ]
Radius à 45 degrés et perçage
de l'éclisse Trou de repérage
Ø 0,201[ 5 ] Profondeur 1 1/4"
[ 32 ] pour les tirefonds
Vis
12.4
