- Page 1 Manuel de l’utilisateur 02950 Thermostat tactile 2M 120-230V CLIMA...
-
Page 3: Table Des Matières
CLIMA Sommaire 1. Thermostat 02950 ………………………………………………………………………………………………… 2 . Afficheur …………………………………………………………………………………………………………… 2 2.1 Fonctions des touches ……………………………………………………………………………………… 2 2.2 Symbologie ……………………………………………………………………………………………………… 3 2.3 Ecometer ……………………………………………………………………………………………………… 3 2.4 Verrouillage de l’interface par PIN …………………………………………………………………………… 4 3. Sélection du type de menu d’utilisation et réinitialisation aux paramètres par défaut ………………… 4 4. -
Page 4: Thermostat 02950

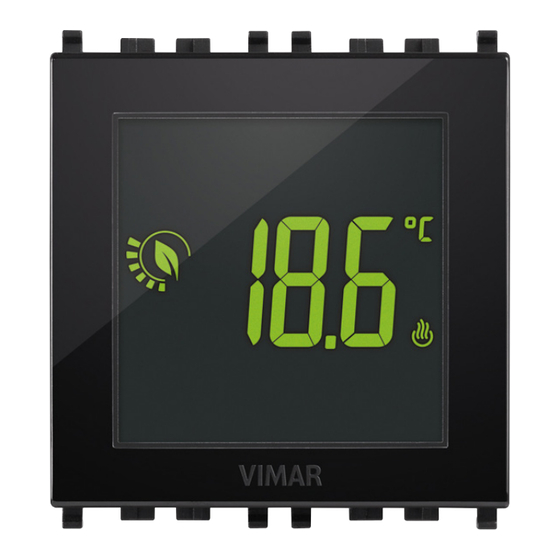

CLIMA Thermostat 02950 - Afficheur 1. Thermostat 02950 Le thermostat 02950 est prévu pour contrôler la température ambiante en actionnant le circuit de commande du brûleur ou de la pompe de circulation (chauffage) ou le circuit de commande du climatiseur (climatisation), dans le but d'assurer une situation de température idéale. -
Page 5: Symbologie
CLIMA Afficheur • Au bout de 30 secondes d’inactivité sur le dispositif, le niveau de rétroéclairage diminue et l’écran tactile ne répond pas au toucher (ceci pour éviter toute commande involontaire et disposer d’un rétroéclairage moins agressif) ; en état de veille, les symboles des touches ne sont plus visibles car ils sont désactivés. -
Page 6: Verrouillage De L'interface Par Pin
CLIMA Sélection du type de menu d’utilisation et réinitialisation aux paramètres par défaut 2.4 Verrouillage de l’interface par PIN Le thermostat permet de définir un mot de passe (consulter le parag. 5.12) empêchant toute tentative de modifier le mode de fonctionnement (par exemple, passage de Manuel à OFF), limitant la configuration des valeurs de température et, d'une manière plus générale, bloquant l'accès au menu de configuration. -
Page 7: Mode De Fonctionnement
CLIMA Mode de fonctionnement 4. Mode de fonctionnement Le thermostat 02950 est en mesure de régler la température selon les modes de fonctionnement suivants : • Éteint (OFF) : arrête l'installation • Manuel (ON) : permet de définir manuellement le point de consigne de température ambiante •... -
Page 8: Manuel (On)
CLIMA Mode de fonctionnement 4.2 Manuel (ON) Il s'agit du mode de fonctionnement « traditionnel » ; le thermostat règle la température ambiante sur la valeur définie par l'utilisateur. Figure 5 : Affichage typique du mode Manuel Le point de consigne peut toujours être modifié à l'aide de ou de Durant la configuration, la valeur du point de consigne clignote ;... -
Page 9: Absence
CLIMA Mode de fonctionnement Fig. 6 : Configuration manuelle du point de consigne Confirmer la sélection en effleurant la touche Les icônes en bas à droite indiquent si l'installation fonctionne respectivement en mode chauf- fage ou en mode climatisation (icône allumée = installation active). - Page 10 CLIMA Mode de fonctionnement Fig. 8 : Mode Absence Pour quitter et revenir au mode Manuel, effleurer à nouveau la touche 4.4 Nuit Mode typique à utiliser durant la nuit pour réduire sensiblement la consommation de l'installation. En mode « Nuit », le dispositif réduit la consommation de l'installation en réglant la température ambiante sur une valeur inférieure (ou supérieure pour la climatisation) de celle du mode Manuel de...
-
Page 11: Antigel
CLIMA Mode de fonctionnement Lorsque le mode est activé, l'écran affiche l’icône au-dessus de l’indicateur de température : Fig. 10 : Mode nuit Pour quitter et revenir au mode Manuel, effleurer à nouveau la touche 4.5 Antigel Ce mode, activable uniquement lorsque l'installation est sur la position chauffage (voir parag. 5.3), permet de définir une valeur minimale de température (point de consigne... -
Page 12: Réduction À Distance
CLIMA Mode de fonctionnement 4.6 Réduction à distance La Réduction à distance permet de « centraliser » les économies d'énergie en présence de plusieurs thermostats 02950 dans plusieurs pièces d'une même habitation. Fonctionne comme le mode Nuit mais avec l'activation à travers une commande à distance. -
Page 13: Activation À Distance
CLIMA Mode de fonctionnement 4.7 Activation à distance Ce mode est normalement utilisé dans les applications servant à activer ou à désactiver à distance le réglage thermique d'une pièce et à limiter les fonctions auxquelles accède l'utilisateur (mode typique de la gestion des chambres d'hôtel). -
Page 14: Paramètres Du Menu Normal
CLIMA Paramètres du menu normal 5. Paramètres du menu normal Le menu Paramètres permet de configurer toutes les fonctions du thermostat. Toucher l’icône sur la page principale (voir fig.1). Dans le menu principal, les touches permettent d'afficher l'un après l'autre les symboles suivants (clignotants) qui donnent accès aux sous-menus correspondants :... -
Page 15: Configuration De L'unité De Mesure
CLIMA Paramètres du menu normal 5.2 Configuration de l'unité de mesure • Le menu permet de définir l'unité de mesure utilisée pour représenter la température (°C ou °F). Utiliser pour sélectionner l'unité de mesure choisie et valider avec 5.3 Configuration chauffage/climatisation Seul l’installateur est autorisé... -
Page 16: Définition Des Couleurs
CLIMA Paramètres du menu normal 5.9 Définition des couleurs Le menu permet de sélectionner la couleur de fond de l'écran. En plus des quatre couleurs prédéfinies, il est possible de choisir une couleur parmi toute la gamme chro- matique ou de définir le mode ECO selon lequel la couleur de l'écran reflète de manière intuitive le niveau de consommation prévue dans le bâtiment. -
Page 17: Configuration Niveau De Luminosité En État De Veille
CLIMA Paramètres du menu normal - Alarmes 5.10 Configuration niveau de luminosité en état de veille Le menu permet de définir le niveau de luminosité lorsque le thermostat est en état de veille. Utiliser pour sélectionner l'un des niveaux suivants à luminosité progressivement croissante : •... -
Page 18: Nettoyage Du Dispositif
CLIMA Nettoyage du dispositif - Caractéristiques principales 7. Nettoyage du dispositif Le dispositif présente un écran tactile à touches capacitives. Il faudra le nettoyer avec beaucoup de précaution. Éviter d'utiliser des produits agressifs. Nettoyer l'écran avec un chiffon spécial. 8. Caractéristiques principales •... -
Page 19: Conformité Aux Normes
CLIMA Conformité aux normes 9. Conformité aux normes Directive BT. Directive CEM. Norme EN 60730-1, EN 60730-2-9. DEEE - Informations pour les utilisateurs Le symbole du caisson barré, là où il est reporté sur l’appareil ou l’emballage, indique que le produit en fin de vie doit être col- lecté... - Page 20 Viale Vicenza, 14 36063 Marostica VI - Italy www.vimar.com 02950UFR 03 1801...
