Thermostat à molette avec sortie à relais 5(2) A 240 V~, technologie IoT sur
standard Bluetooth® technology 5.0 pour la réalisation d'un système mesh
View Wireless, 1 entrée pour capteur de température extérieure, alimentation
100-240 V~ 50/60 Hz, chauffage et climatisation en modalité ON/OFF et PID,
dispositif de contrôle de la température appartenant à la classe I (contribution
1%) en modalité ON/OFF, à la classe IV (contribution 2%) en modalité PID,
rétroéclairage à LED blanc avec réglage de l'intensité, alimentation 100-240 V
50/60 Hz - 2 modules. A compléter avec des plaques Eikon, Arké, Plana et pour
Idea par le support dédié 16723.

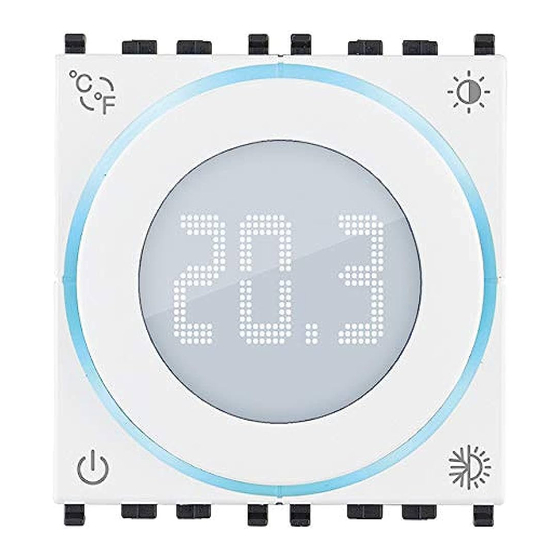

Le thermostat présente une molette à l'avant pour le réglage du point de consigne (de 4 °C à 40
°C) et un écran central à leds blanches qui affiche la température mesurée en montrant le point
de consigne uniquement lorsque l'on tourne la molette. La couronne circulaire autour de l'écran,
rétroéclairée en RGB, affiche tous les états du thermostat. Le dispositif présente 4 touches
frontales pour la configuration et les réglages. Le thermostat peut être configuré dans le sys-
tème Bluetooth à travers l'appli View Wireless et la passerelle 20597-19597-16497-14597
lui permet de dialoguer avec l'appli View et les assistants vocaux Alexa et Google Assistant.
L'appli View permet d'allumer/éteindre le thermostat et de régler son mode de fonctionnement,
de changer de saison et de modifier le point de consigne de la température actuelle.
CARACTÉRISTIQUES
• Tension nominale d'alimentation : 100-240 V~, 50/60 Hz.
• Puissance dissipée : 0,55 W
• Puissance RF transmise : < 100mW (20dBm).
• Gamme de fréquence : 2400-2483,5 MHz.
• Bornes :
- 2 bornes (L et N) de ligne et neutre
- 2 bornes pour sonde de température extérieure (art. 02965.1 et 20432-19432-14432)
Longueur maximale du câble de connexion du capteur extérieur : 10 m.
Utiliser un câble torsadé avec section minimum de 0,5 mm
- 2 bornes relais C-NO.
• Sortie à relais avec contact sec : 5(2) A 240 V~
• Point de consigne actuel réglable : 4 °C - 40 °C.
• Précision mesure temp. (sonde incorporée) : 0,5 °C entre +15 °C et 30 °C, 0,8 °C aux
extrêmes
• Utilisable pour Chauffage/Climatisation (hiver/été).
• Modes de fonctionnement : Automatique, Manuel, Réduction, Absence, Protection, Off,
Manuel temporisé.
• Algorithmes de régulation thermique : ON/OFF ou PID configurables.
• 4 touches frontales de commande et configuration/réinitialisation.
• Leds RGB signalant l'état de configuration (clignotement bleu) et l'état de la sortie (couleur
configurable).
• Température de fonctionnement : T40 (0 °C +40 °C) (usage intérieur).
• Indice de protection : IP30.
• Classement ErP (Règl. UE 811-2013) : - ON/OFF : classe I, contribution 1%. - PID : classe
IV, contribution 2%.
• Appareil de classe II
• Nombre de cycles manuels : 3 000
• Nombre de cycles automatiques : 100 000
• Type d'ouverture des contacts : microdéconnexion
• Type d'action : 1BU
• Indice de poursuite : PTI175
• Situation de pollution : 2
• Tension nominale d'amorçage : 4000 V
• Classe du logiciel : A
• Résolution de la lecture : 0,1 °C
• Résolution des réglages : 0,1 °C
• Mise à jour de la température affichée : toutes les 10 s
• Affichage de la température ambiante : 0 °C +40 °C
• Différentiel thermique réglable via appli : de 0,1 °C à 1 °C
• Réglage horaire de la température (via appli)
• Température ambiante pendant le transport : -25 °C +60 °C
• Erreur horloge : ≤ 1 s par jour
• Configuration via Appli View Wireless pour système Bluetooth technology.
• Pilotable via Appli View, assistant vocal Alexa et Google.
FONCTIONNEMENT
Les touches frontales, l'écran, la molette et l'éclairage de la couronne circulaire qui le délimite
permettent de régler et d'afficher tous les modes de fonctionnement du thermostat.
Agir sur la molette pour régler un nouveau point de consigne, et plus particulièrement :
- en mode de fonctionnement automatique, tourner la molette pour faire passer le thermostat
en mode manuel pour un temps défini sur l'appli View ;
- en mode manuel ou réduction, le thermostat reste dans cette condition et le point de
consigne est celui qui a été défini en tournant la molette.
Procédure de réinitialisation :
Pour procéder à la réinitialisation et remettre le dispositif dans les conditions d'origine, appuyer
02973 FR 01 2102
(art. 01840).
2
30 s sur la touche dans les 5 premières minutes après que le dispositif a été mis sous
tension. Durant ces 30 secondes, la couronne circulaire clignote de couleur bleue puis 2 fois
en blanc afin de confirmer l'opération.
CONFIGURATION.
En mode de fonctionnement Bluetooth technology, le dispositif doit être configuré avec l'appli
View Wireless.
L'application permet de définir les paramètres suivants :
• Éclairage en état de veille : haut, moyen, faible, off ; par défaut = moyen
• Sélection des indications sur la couronne circulaire : automatique ou monochromatique ; par
défaut = automatique
• Sélection de la couleur RGB : en mode monochromatique, il est possible de définir la couleur
• Étalonnage de la température de chauffage : de -5 °C à +5 °C avec 0 °C par défaut
• Étalonnage de la température de climatisation : de -5 °C à +5 °C avec 0 °C par défaut
• Utilisation sonde extérieure : désactivée, moyenne avec la sonde intérieure, en remplacement
de la sonde intérieure ; par défaut = désactivée
• État sortie à relais : normalement ouvert, normalement fermé ; par défaut = normalement
ouvert
• Type de réglage : On/Off, PID ; par défaut = On/Off
• Hystérèse pour le réglage On/Off : de 0,1 °C à 1 °C ; par défaut = 0,2 °C
• Bande proportionnelle pour le réglage PID : de 0,5 °C à 5 °C ; par défaut = 3 °C
• Temps d'intégration pour le réglage PID : de 5 min à 120 min ; par défaut = 20 min
• Temps de dérivation pour le réglage PID : de 0 à 255 s, désactivé ; par défaut = 0
• Temps de cycle pour le réglage PID : de 10 min à 30 min ; par défaut = 10 min
L'appli View Wireless permet également d'associer un contact magnétique ou filaire de l'art.
03980 pour éteindre l'installation de régulation thermique lorsqu'une fenêtre est ouverte ;
dans ce cas, il est possible de définir le temps de réaction et de réactivation d'ouverture et de
fermeture du contact :
• Temps de réaction : de 0 minute (instantané) à 30 minutes ; par défaut = 0 minute
• Temps de réactivation (temps au bout duquel le thermostat se réactive sans besoin de fermer
la fenêtre) : de 0 (désactivé) à 12 heures ; par défaut = 1 heure.
Pour tous les détails, consulter la notice d'instructions de l'Appli View Wireless.
L'appli View permet de définir :
• Chronoprogrammes (temps et niveaux de température T1, T2 et T3)
• Points de consigne pour tous les modes de fonctionnement (Manuel, Réduction, Absence,
Protection)
• Temps de fonctionnement manuel : de 1 min à 23 h (par pas de 1 min) ; par défaut = 60 min
CONSIGNES D'INSTALLATION
• Le circuit et la configuration doivent être réalisés par des techniciens qualifiés, conformément
aux dispositions qui régissent l'installation du matériel électrique en vigueur dans le pays
concerné.
• Le contact C-NO du relais doit être protégé contre les surtensions au moyen d'un dispositif,
fusible ou interrupteur automatique, avec courant nominal inférieur ou égal à 10 A.
• Ne pas brancher un circuit SELV aux bornes C-NO car ces dernières ne disposent pas d'une
double isolation, contrairement aux bornes L-N
• L'appareil doit être installé dans des boîtes d'encastrement ou en saillie, avec les supports
et les plaques correspondants, à 1,5 m du sol, dans une position permettant une mesure
correcte de la température ambiante : éviter les niches, l'arrière des portes et des rideaux,
les zones exposées aux sources de chaleur ou sujettes au flux de sources de chaleur/clima-
tisation à ventilation forcée ou influencées par des facteurs atmosphériques. Éviter surtout
de l'installer sur les cloisons périmétrales ou en combinaison avec des appareils générant de
la chaleur (par ex, des régulateurs ou des lampes).
CONFORMITÉ AUX NORMES.
Directive RED. Directive RoHS Directive ErP.
Normes EN 60730-2-7, EN 60730-2-9, EN 301 489-17, EN 300 328, EN 62479, EN 63000.
Vimar SpA déclare que l'équipement radio est conforme à la directive 2014/53/UE. Le texte
complet de la déclaration de conformité UE est disponible sur la fiche du produit à l'adresse
Internet suivante : www.vimar.com.
Règlement des dispositifs de contrôle de la température (UE) n° 811/2013.
Règlement REACH (EU) n° 1907/2006 – art.33. L'article pourrait contenir des traces de plomb.
DEEE - Informations destinées aux utilisateurs
Le pictogramme de la poubelle barrée apposé sur l'appareil ou sur l'emballage indique que le produit doit être séparé des autres dé-
chets à la fin de son cycle de vie. L'utilisateur devra confier l'appareil à un centre municipal de tri sélectif des déchets électroniques et
électrotechniques. Outre la gestion autonome, le détenteur pourra également confier gratuitement l'appareil qu'il veut mettre au rebut à
un distributeur au moment de l'achat d'un nouvel appareil aux caractéristiques équivalentes. Les distributeurs de matériel électronique
disposant d'une surface de vente supérieure à 400 m
sans obligation d'achat, à condition que les dimensions de l'appareil ne dépassent pas 25 cm. La collecte sélective visant à recycler
l'appareil, à le retraiter et à l'éliminer en respectant l'environnement, contribue à éviter la pollution du milieu et ses effets sur la santé et
favorise la réutilisation des matériaux qui le composent.
