 Système d'évacuation des gaz d'échappement
Tous les conduits d'évacuation homologués par Enertech et certifiés
CE pour basses températures de fumées jusqu'à max. 120 °C
peuvent être utilisés. Les conduits homologués jusqu'à max. 80 °C
ne sont pas utilisables. Le conduit doit être ventilé sur toute la
longueur. Les exigences de la législation de la construction doivent
être respectées. L'utilisation d'un conduit horizontal de liaison en
aluminium avec les conduits d'évacuation verticaux en plastique ou
en inox (conduits mixtes) exige l'évacuation séparée de la
condensation produite dans le conduit vertical. La distance entre le
plus grand diamètre extérieur de conduit et la paroi intérieure de la
cheminée doit être d'au moins 2 cm dans le puits à section carrée et
d'au moins 3 cm dans le puits à section ronde. Il est en principe
recommandé de concevoir l'évacuation des fumées en accord avec
le maître ramoneur compétent. Il existe des kits pour les diverses
versions d'exécution. La chaudière dispose d'un dispositif antivent
intégré et convient à une disposition en étages (attribution multiple)
Les conduits d'évacuation des fumées doivent être étudiés et
exécutés selon la norme DIN 18160-1. Les dimensions répondent à
la norme EN 13384.
4.8.1. Unité de commande
La chaudière est entièrement précâblée. La connexion au secteur
s'effectue par le cordon (6 A, 230 V AC). Toutes les connexions
exérieures peuvent s'effectuer par les fiches (basse tension). Les
données essentielles du tableau de commande figurent dans le
tableau suivant.

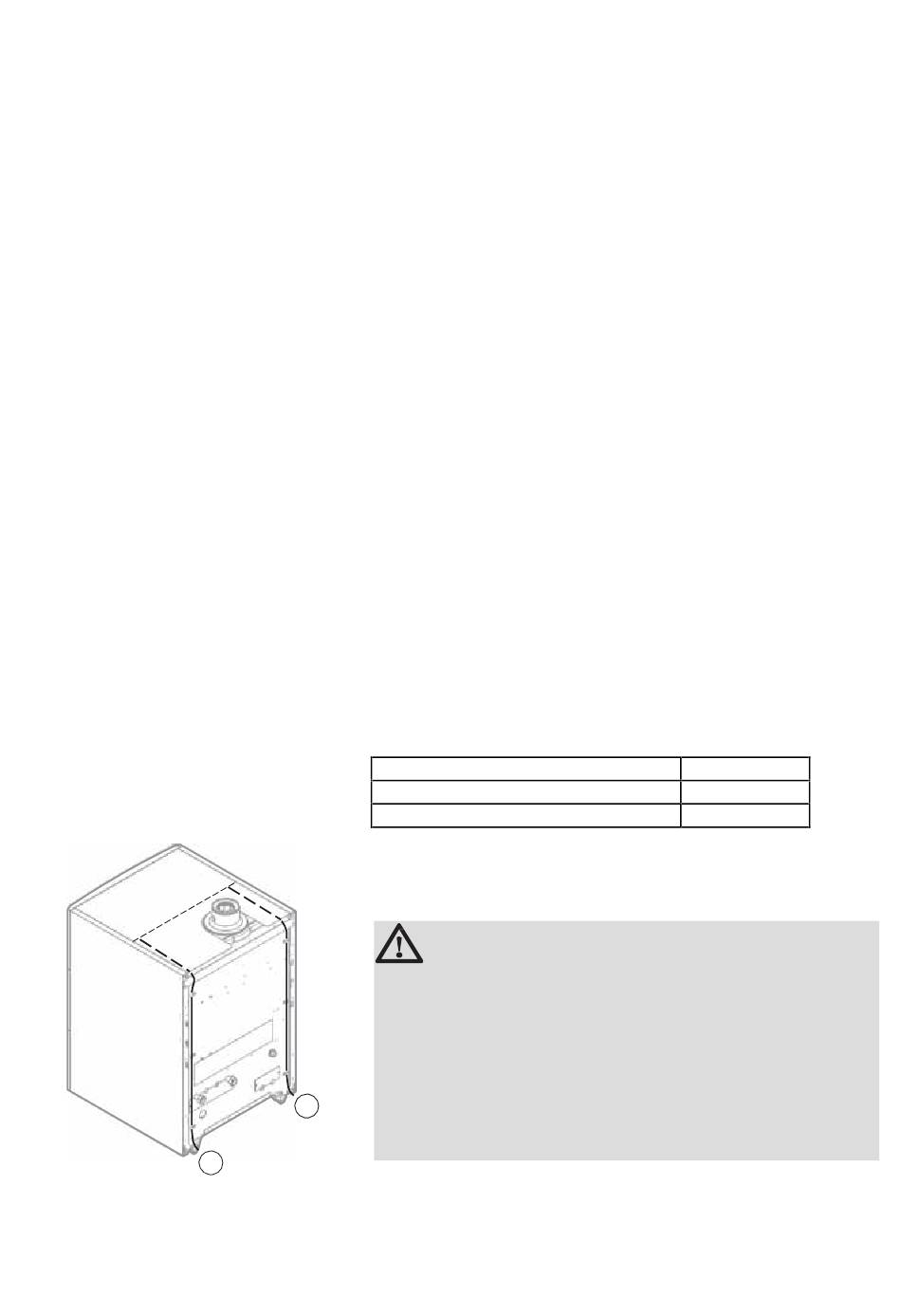

2
1
M002532-A
Connexion électrique
Valeur nominale fusible princ. F1 (230 VAC) 6.3 AT
Soufflerie-DC
Réalisation du câble 230 V

Réalisation du câble de sonde

ATTENTION
Les composants suivants sont sous tension 230 V:
 Pompe de la chaudière
 Robinet de gaz combiné
 Mélangeur 3 voies
 La plupart des éléments du tableau de commande et
du boîtier de raccordement
 Câble secteur.
GiegaStar Compact 15 GiegaStar Compact 25
230 V AC / 50 Hz
27 VDC
