GiegaStar Compact 15 GiegaStar Compact 25
1
%
2
IF-01
X1
01/02/2013 - 300029810-001-01

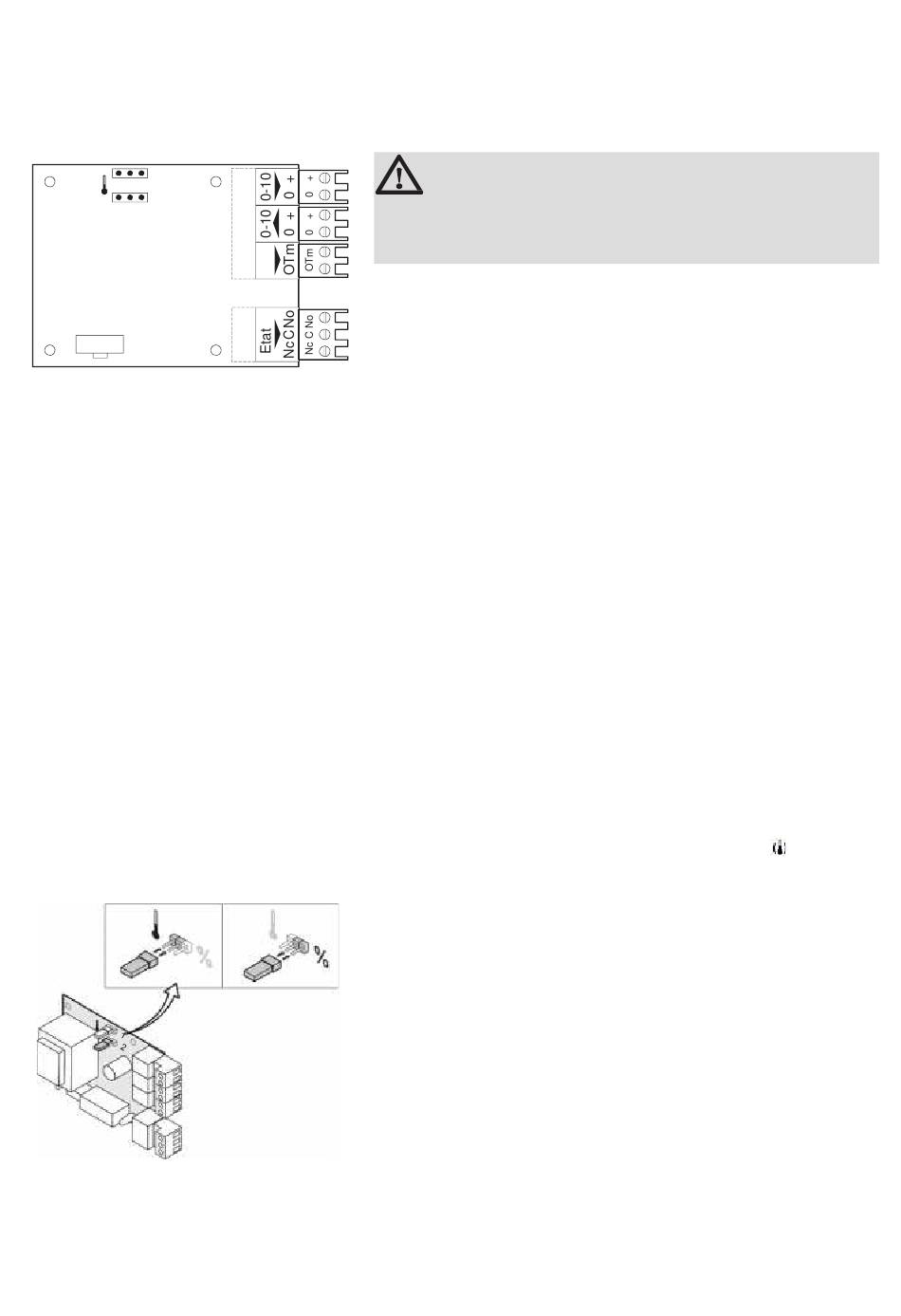

Raccordement de la carte
Raccorder les fiches OT et 230 V de la carte 0-10 V (IF-01) à
la carte PCU de la chaudière.
X5
X4
T000784-A
Connexions (ETAT)
Quand la chaudière est en dérangement, le contact sans potentiel
(maximum 230 V, 1A) s'ouvre sur les bornes Nc et C ; un signal
d'alarme peut être déclenché via la fiche de connexion.
Connexion (OTm)
L'interface communique via le BUS OpenTherm-avec le régulateur
de la chaudière. La connexion OTm doit être raccordée à l'entrée
OpenThermOT de la régulation de la chaudière.
Entrée analogique (0-10 V)
Cette régulation offre la possibilité d'un régime à modulation de
température ou de puissance. Les deux réglages sont décrits en
détail ci-après. Afin de commander l'appareil en mode analogique,
le signal 0-10 V doit être raccordé à l'interface.
Modulation analogique de la température
Das 0-10 V Signal moduliert die Température aller des Heizkessels
2
2
zwischen 0 °C und 100 °C. Diese Einstellung hat eine
Modulationswirkung auf die Température aller, wobei die Leistung in
diesem Fall je nach dem von der Regelung berechneten
Temperatursollwert des Heizungsvorlaufs zwischen dem Minimal-
und dem Valeur maximale variiert.
T000785-A
ATTENTION
Ne pas raccorder le thermostat hors gel ou
d'ambiance à la chaudière si la Carte 0-10 V (IF-01)
est utilisée.
Le signal 0-10 V module la température d'aller de la chaudière entre
0 °C et 100 °C. Ce réglage exerce un effet modulatoire sur la
température d'aller et la puissance varie dans ce cas selon la
température aller de consigne du chauffage calculée par la
régulation entre la valeur minimale et la valeur maximale
4. Installation
37
