Sommaire des Matières pour Nibe Contura C850W

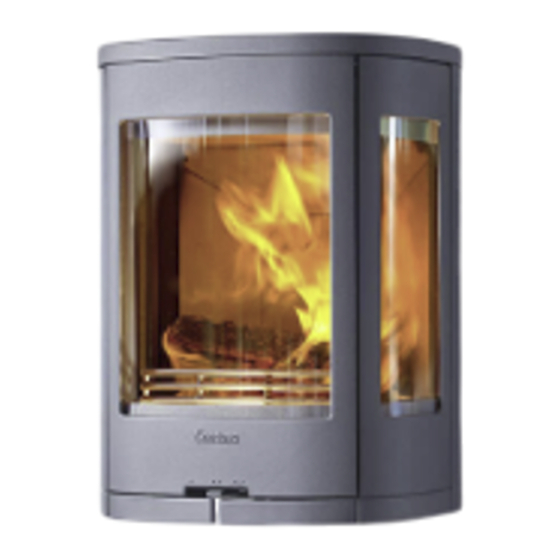

- Page 1 Guide d’installation C850W contura.eu...
-
Page 2: Performances Déclarées
Température des fumées dans le conduit de 320°C raccordement en fonctionnement nominal Le soussigné est seul responsable de la fabrication et de la conformité des performances déclarées. Niklas Gunnarsson, Responsable de division NIBE STOVES Markaryd (Suède), le 1er juillet 2013... -
Page 3: Table Des Matières
SOMMAIRE Bienvenue chez Contura. Bienvenue dans la famille Contura ! Nous espérons que votre poêle vous procurera beaucoup de satisfaction. Votre nouveau poêle Contura est doté d’un design intemporel qui sera apprécié pendant toute sa longue durée de vie. C’est aussi un mode de chauffage efficace et respectueux de l’environnement. -
Page 4: Données Techniques
DONNÉES TECHNIQUES Caractéristiques Points importants à respecter ! techniques Installation réalisée par un Plaque de sol Puissance 3 à 6 kW Puissance nominale 4 kW professionnel Afin de protéger le sol contre les Rendement maximum 82% maxi projections de braises, un sol inflammable Cette notice contient les instructions de doit toujours être protégé... -
Page 5: Raccordement À La Cheminée
CHEMINÉE Raccordement à la cheminée • Le poêle satisfait aux exigences concernant le raccordement à • Un conduit de fumées qui comporte des coudes d’un angle une cheminée dimensionnée pour une température des gaz de trop serré et un appel d’air horizontal aura un tirage réduit. La fumée de 350°C. -
Page 6: Distances De Sécurité
DISTANCES DE SÉCURITÉ / AIR COMBURANT Distances de sécurité C850W Plafond inflammable Brännbart tak Mur pare-feu*** Brandmur *** 200** 430** Brännbar vägg Cloison inflammable Mur pare-feu*** Brandmur *** Diam. ext. Ø 150 Utv. Ø150 Manchon d’admission d’air Ø 67 Tilluftsstos Ø67 ** Pour éviter de décolorer la peinture de la cloison ininflammable, nous recommandons de respecter les mêmes distances sur les côtés qu’à... -
Page 7: Montage Du C850W
MONTAGE Montage du C850W... -
Page 8: Montage
MONTAGE Ø 8 mm Placez la plaque arrière au milieu du manchon. Vérifiez que la plaque arrière est verticale et marquez les trous de vis que vous comptez utiliser. Sélectionnez l’orifice qui est le plus loin possible de toute jointure. Pré-percez le trou avec un foret à... - Page 9 MONTAGE 5 0 m m Vérifiez que le conduit dépasse de 50 mm de la plaque arrière et calfeutrez avec un produit de calfeutrage entre le manchon et le conduit. Pour plus d’étanchéité, un mastic pour chaudière peut être utilisé.
- Page 10 MONTAGE...
- Page 11 MONTAGE...
- Page 12 MONTAGE Placez la plaque signalétique avec numéro de série et la distance de sécurité sur l’écran de protection avec la plaque signalétique tournée vers le bas.
- Page 13 MONTAGE Inspection finale de l’installation Avant d’allumer le feu pour la première fois, bien lire les « Instructions d’allumage et d’utilisation ».
-
Page 14: Démontage
DÉMONTAGE Démontage L’habillage du foyer se démonte comme suit Manipulez l’habillage du foyer avec précaution. Soulevez le déflecteur de fumée d’une main, tout en démontant les côtés. Les colonnes latérales n’ont pas besoin d’être sorties pour effectuer le ramonage. Le remontage s’effectue dans l’ordre inverse. - Page 16 NIBE AB · Box 134 · 285 23 Markaryd · Suède www.contura.se Contura se réserve le droit de modifier sans notification préalable les mesures et les opérations décrites dans les présentes instructions. La dernière édition peut être téléchargée à partir de notre site www.contura.eu...
