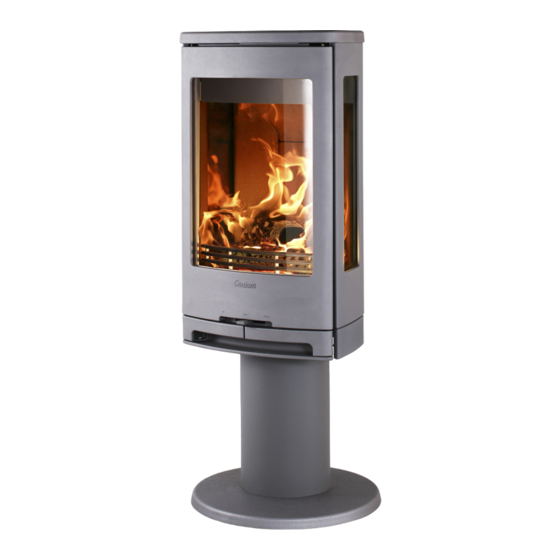

Nibe Contura C780 Guide D'installation
Masquer les pouces
Voir aussi pour Contura C780:
- Guide d'installation (13 pages) ,
- Guide d'installation (12 pages) ,
- Instructions d'allumage (4 pages)
Table des Matières
Publicité
Liens rapides
Publicité
Table des Matières
Manuels Connexes pour Nibe Contura C780
Sommaire des Matières pour Nibe Contura C780
- Page 1 Guide d’installation Plaque pivotante C780 C880 www.contura.eu...
-
Page 3: Généralités
Zone de sécurité Généralités À l’intérieur de la zone de sécurité définie, il ne doit y avoir aucun Les présentes instructions concernent l’installation d’un poêle élément de construction ou d’agencement inflammable. Prière de doté d’une plaque pivotante. Lire soigneusement les instructions noter que la zone de sécurité... -
Page 4: Distance D'installation À Une Paroi Inflammable
Distance d’installation à une paroi inflammable Les distances indiquées ci-dessous aux parois inflammables ne Cloison ininflammable doivent pas être réduites, toutes les distances sont en mm. Prière d’appliquer les instructions de la page 40 pour installer correcte- Une distance de sécurité de 50 mm seulement est impo- ment la plaque pivotante. -
Page 5: Adaptation Du Poêle
Adaptation du poêle Appliquer les instructions d’installation pour le montage de la colonne de sup- port de l’insert. -
Page 6: Mise En Place Et Montage
Mise en place et montage Positionner la plaque pivotante de manière à obtenir les distances d'installation A et B. Remarquer que A et B diffèrent selon le modèle de poêle et l'angle de rotation. Placer la plaque pivotante sur un sol ferme et horizontal. - Page 7 90° 180° 360°...
-
Page 8: Contrôle De La Zone De Sécurité
Contrôle de la zone de sécurité Vérifier que le centre de rotation de la plaque pivotante est à la distance correcte par rapport aux cloisons inflammables, c'est- à-dire vérifier que A et B sont conformes aux indications de la page 40. Vérifier également qu'aucun matériau inflammable ne se trouve dans la zone de sécurité. -
Page 9: Montage Du Poêle
Montage du poêle... - Page 10 Le frein de la plaque pivotante est préréglé et ne doit en prin- cipe pas être modifié. Il est possible d’ajuster le frein après avoir monté le poêle sur la plaque pivotante. Faire pivoter le poêle jusqu’à ce que la marque en forme de V sous la vis de réglage se trouve sous l’encoche dans le pied colonne.
-
Page 11: Montage Du Tuyau Pivotant
Montage du tuyau pivotant Dévisser et retirer les deux vis qui maintiennent le manchon monté en usine et remplacer celui-ci par le tuyau pivotant monté sur rou- lements à billes qui fait partie de la plaque pivotante. - Page 12 811084 IAV SE-EX Plaque pivotante C780/C880-2 NIBE AB/NIBE STOVES · Box 134 · 285 23 Markaryd, 2015-08-24 Suède www.contura.eu...
