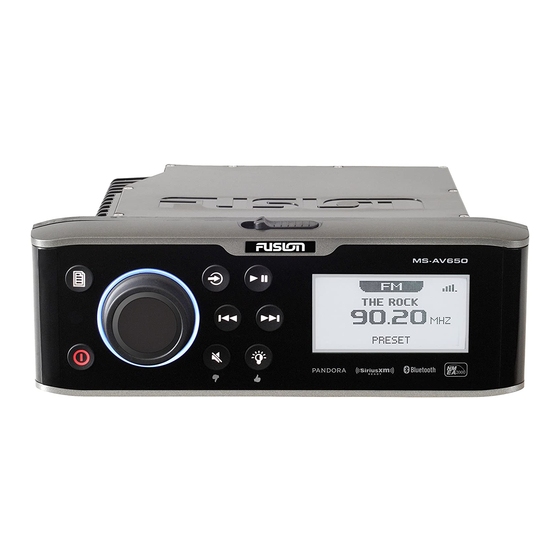

Fusion MS-UD/AV650 Instructions D'utilisation

Instructions d'installation de l'appareil
FUSION MS-UD/AV650/755
®
Informations importantes relatives à la
sécurité
AVERTISSEMENT
Le non-respect de ces avertissements et de ces mises en garde
est susceptible de provoquer des blessures, d'endommager le
bateau ou de dégrader les performances du produit.
Consultez le guide Informations importantes sur le produit et la
sécurité inclus dans l'emballage du produit pour prendre
connaissance des avertissements et autres informations
importantes sur le produit.
Cet appareil doit être installé conformément à ces instructions.
Déconnectez l'alimentation du bateau avant de commencer à
installer ce produit.
Avant d'alimenter ce produit en électricité, vérifiez que la mise à
la terre est correcte et qu'elle respecte les instructions de ce
guide.
Portez toujours des lunettes de protection, un équipement
antibruit et un masque anti-poussière lorsque vous percez,
coupez ou poncez.
Lorsque vous percez ou coupez, commencez toujours par
vérifier la nature de la face opposée de l'élément.
Lisez toutes les instructions d'installation avant de commencer
l'installation. Si vous rencontrez des difficultés durant
l'installation, contactez le service d'assistance produit de
FUSION.
Contenu de l'emballage
• Deux plaques de montage
• Kit de montage
◦ Quatre vis autoperceuses de jauge 8
◦ Quatre vis mécaniques M4
• Faisceaux de câbles d'alimentation et de haut-parleur
• Répartiteur RCA
• Câble micro-USB à USB (modèles UD uniquement)
• Câble Lightning ™ à USB (modèles UD uniquement)
• Apple Câble 30 broches à USB (modèles UD uniquement)
®
• Télécommande (modèles AV uniquement)
• Deux piles AAA (modèles AV uniquement)
Outils requis
• Tournevis cruciforme
• Perceuse électrique
• Foret (la taille varie en fonction du matériel de montage et
des vis utilisées)
• Foreuse rotative ou scie sauteuse
• Mastic d'étanchéité à base de silicone (facultatif)
Considérations relatives au montage
• La chaîne stéréo doit être installée à un emplacement avec
suffisamment d'espace pour ouvrir la trappe, tel qu'illustré sur
le modèle.
®
ATTENTION
AVIS
• L'emplacement d'installation doit permettre une circulation de
l'air suffisante derrière la chaîne stéréo afin d'évacuer la
chaleur.
• La chaîne stéréo doit être installée à 45° maximum à partir
du plan horizontal.
• Le câble doit être équipé d'une boucle d'égouttement pour
permettre à l'eau de s'écouler du câble et d'éviter
d'endommager la stéréo.
• Si vous souhaitez monter la chaîne stéréo à l'extérieur du
bateau, elle doit être installée à un emplacement situé bien
au-dessus de la ligne de flottaison pour ne pas être
immergée.
• Si vous souhaitez monter la chaîne stéréo à l'extérieur du
bateau, elle doit être installée à un emplacement éloigné des
quais et autres équipements.
• Pour éviter des interférences avec un compas magnétique, la
chaîne stéréo doit être installée à au moins 15 cm (5,9'') de
distance d'un compas.
Installation de la chaîne stéréo
Faites attention lorsque vous percez le trou pour encastrer la
chaîne stéréo. Le dégagement entre le boîtier et les trous de
fixation est très réduit et en perçant un trou trop grand, vous
risquez de compromettre la stabilité de la chaîne stéréo après
son installation.
Avant d'installer la chaîne stéréo, vous devez choisir un
emplacement adapté, en suivant les recommandations
précédentes.
1
Découpez le modèle et assurez-vous que le caisson de
basse s'adapte à l'emplacement choisi.
2
Fixez le modèle sur l'emplacement choisi.
3
A l'aide d'un foret adapté à la surface de montage, percez le
trou à l'intérieur du coin de la ligne pointillée dessinée sur le
modèle pour préparer la surface de montage à la découpe.
4
A l'aide d'une scie sauteuse ou d'une foreuse rotative,
découpez la surface de montage le long de la ligne pointillée
du modèle.
5
Si besoin, retirez le pare-soleil de la chaîne stéréo.
6
Placez la chaîne stéréo dans la découpe pour vérifier
l'ajustement.
7
Au besoin, utilisez une lime et du papier de verre pour affiner
le contour de la découpe.
8
Lorsque la chaîne stéréo est bien ajustée au contour,
assurez-vous que les trous de montage sur la chaîne stéréo
s'alignent sur les trous d'implantation du modèle.
9
Si les trous de montage sur la chaîne stéréo ne sont pas
alignés, repérez les nouveaux emplacements des trous
d'implantation.
AVIS
