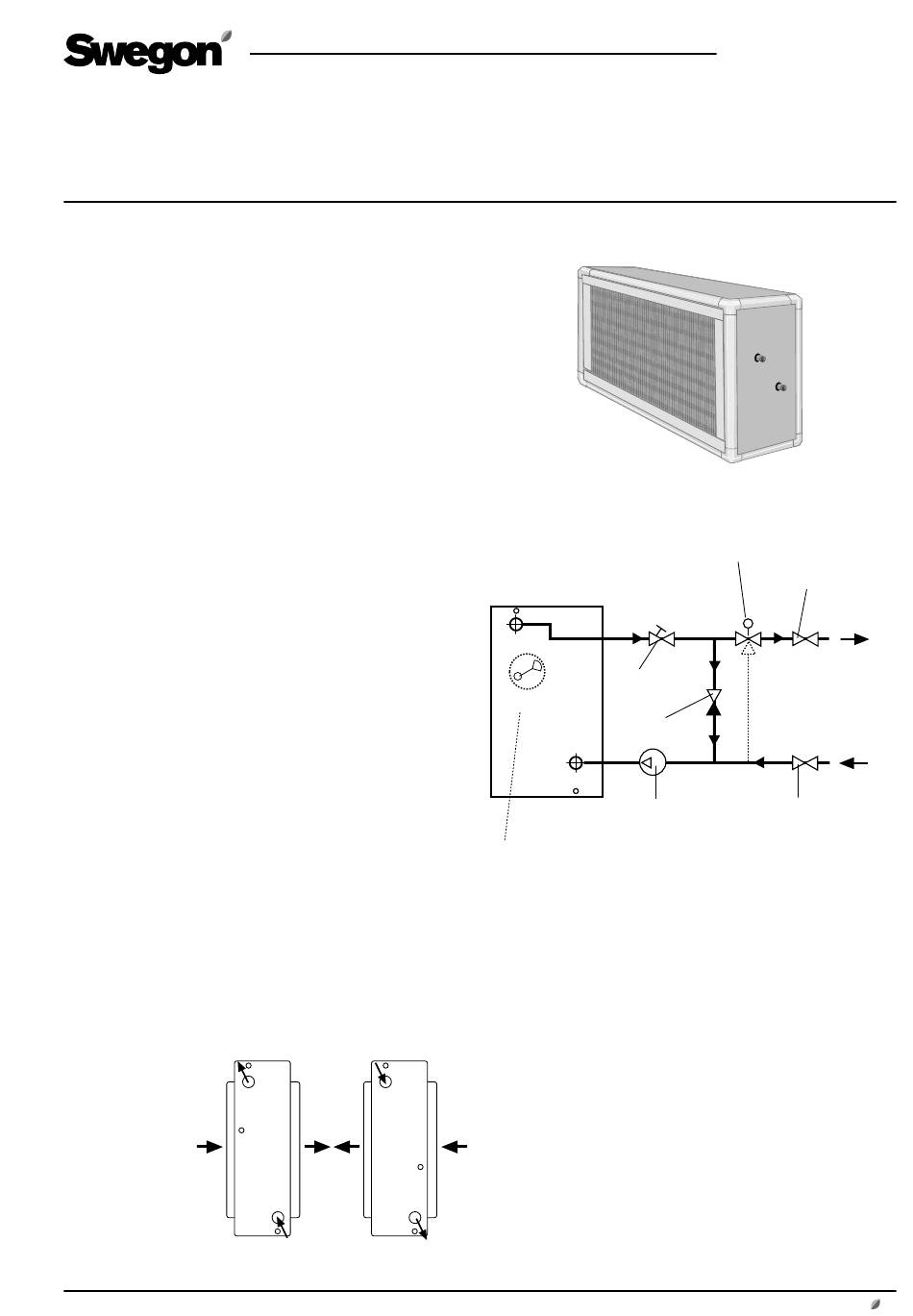

INSTALLATION DE LA BATTERIE À EAU TBLA
GOLD tailles 42-52
1. GÉNÉRALITÉS

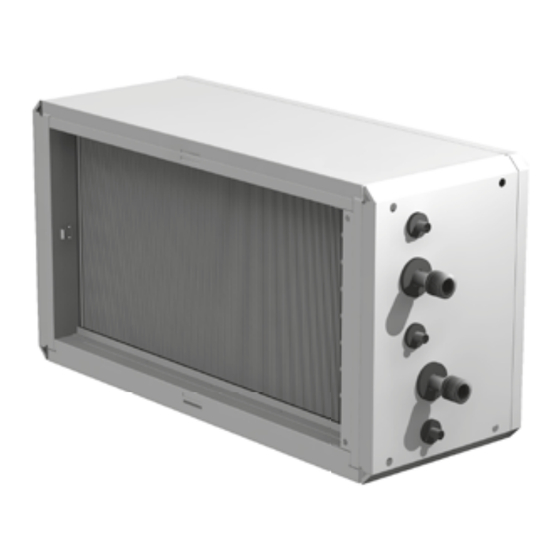

TBLA est constitué de tubes cuivre avec ailettes profilées
en aluminium. Les tuyaux collecteurs et raccordements
d'eau sont en cuivre. Les raccordements sont en laiton
avec un filetage extérieur.
La batterie d'eau chaude TBLA existe en deux versions de
puissance 1 et 2. La version de puissance 1 fournissant
moins de puissance que la 2.
Toutes les batteries sont équipées de bouchons spéciaux
de purge et de vidange. Il y a une prise séparée pour le
capteur antigel.
2. INSTALLATION
Le raccordement doit s'effectuer comme suit :
1. La batterie de chauffage est montée dans un carénage
avec cadre de raccordement pour fixation directe sur
l'unité d'un coté et pour fixation au réseau de gaine
de l'autre.
2. Garantir l'accessibilité en cas d'inspection ou de rem-
placement éventuel.
3. La batterie doit être installé avec le flux d'air horizon-
tal.
4. Pour un rendement optimal de la batterie, raccor-
der toujours le circuit d'eau pour fonctionnement à
contre-courant, voir figure 1.
5. L'eau entrante doit être raccordée sur le branchement
supérieur ou inférieur selon le sens de circulation de
l'air, voir figure 1.
Le montage de la sonde de sécurité antigel doit tou-
jours être le plus près possible du raccordement de
retour d'eau.
6. Montage de capteur antigel:
Le capteur antigel est monté sur la batterie, dans le
raccordement prévu pour capteur à plonger, voir fig.
2.
7. Le remplissage de liquide doit toujours s'effectuer
dans le raccordement inférieur. Il faut purger le
système avant la mise en service.
Fig. 1
1)
Raccordement de
capteur antigel
Nous nous réservons le droit d'apporter des modifications sans préavis.
1)
1)
Fig. 2
Vanne de
réglage
Clapet de
retenue
Pompe secondaire
Capteur antigel
FR.TBLA4252.050101
Vanne à 2(3) voies
Robinet d'arrêt
Eau de
chauffage
Robinet d'arrêt
www.swegon.se
1
