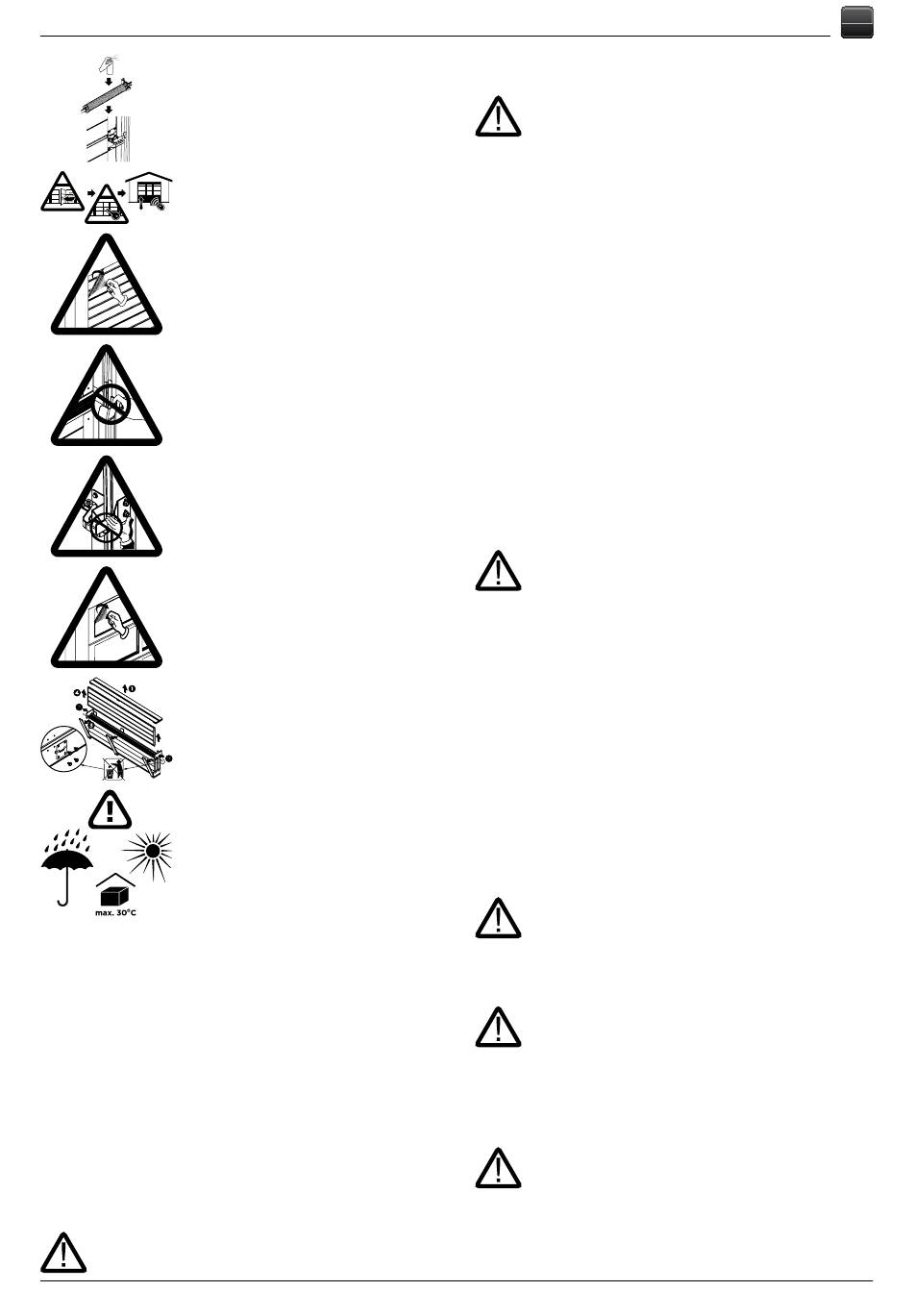

[C000386] Prohlídky a údržbu vrat provádějte po-
dle návodu k obsluze a údržbě. Před spuštěním vrat
a při používání namažte posuvné válečky, závěsy,
zarážky, pružiny, ložiska.
[C000387] Před spuštěním vrat je nezbytné zavřít
branku a uzamknout ji.
[C000388] Po montáži vrat ihned odstraňte
ochrannou fólii z plechu křídla.
[C000389] Zakazuje se odstraňovat nebo upra-
vovat díly vrat.
[C000390] Zakazuje se strkat ruce nebo jiné před-
měty do míst, kde pracují pohyblivé díly vrat a do
míst, kde pracuje západka, zámek nebo vodicí lišty
vrat.
[C000391] Po montáži vrat ihned odstraňte
ochrannou fólii ze skla.
[C000392] Způsob vybalování panelů z balíku.
Nevyhazujte vruty upevňující panely, je možné je
využít pro přišroubování závěsů.
[C000393] Zabalená vrata nesmějí být vystavena
působení nepříznivých povětrnostních podmínek.
[A000005] 4. MONTÁŽNÍ DOPORUČENÍ
Před montáži a spuštěním vrat je třeba se důkladně seznámit se směrnicemi
obsaženými v tomto návodu. Je třeba dodržet doporučení pro montáž a uží-
vání vrat což umožní jejich správnou montáž a zajistí dlouhodobé, bezporu-
chové užívání. Veškeré úkony související s montáži vrat se musí provést v po-
psaném pořadí.
[A000006] 5. ŽÁDANÉ MONTÁŽNÍ PODMÍNKY
Vrata se musí používat dle jejich určení. Volba a používání vrat ve stavebnictví
musí být na základě technické dokumentace objektu, zpracované v souladu
s platnými předpisy a normami.
[B000005] Vrata mohou být montovány k železobetonovým stěnám, zhotove-
ným z cihly nebo ocelových rámů. Místnost určená k montáži vrat musí být úplně
dokončená (stěny omítnuté, dokončená podlaha), stěny nesmí projevovat chyby
provedení. Místnost musí být suchá a zbavená škodlivých pro lakýrnické nátěry
chemických látek.
Boční stěny jako i čelní stěna a překlad montážního otvoru vrat musí být svislé
a kolmé k podlaze a dokončené.
Zakazuje se montáž vrat v místnosti, ve které se budou
provádět dokončovací práce (omítání, sádrování, brou-
šení, natírání, apod.).
Technický popis IIiO/BS/SNP/01/2020/ID-95695

Návod k instalaci a obsluze – Sekční garážová vrata UniPro SNP
Podlaha v oblasti spodního těsnění musí být urovnaná a zhotovená tak, aby se
zajistil volný odtok vody. Je třeba zajistit vhodnou ventilaci (schnutí) garáže.
• Instalování elektrického pohonu vrat odborným in-
stalatérem nebo kompetentní osobou, je třeba pro-
vést v souladu s Návodem k instalování a obsluze
pohonu.
• [C000184] Zakazuje se otevírat křídlo vrat bez upev-
něných vodících lišt.
[B000092] Prostor potřebný pro montáž vrat musí být volný prost různých dru-
hů rour kabelů a podobně.
[D000635] 6. NÁVOD K MONTÁŽI
Práce vyžadují odborného instalatéra nebo provedení oprávněnou osobou.
Je nutné uchovat seznam dílů (kompletace) vrat. Před začátkem montáže je
nezbytné zkontrolovat rozměry (šířku a výšku) montážního otvoru. Pečlivě dodr-
žujte pořadí prací při montáži tak, jak je vyobrazeno na obrázcích. Maximální
utahovací moment vrutů do panelu je 7÷9 [Nm], překročení této hodnoty může
způsobit přetržení spoje.
Obr. 10 Nasaďte těsnění na rám vrat.
Přišroubujte zadní spojovací profil ke svislým vodicím lištám vnitř-
ními otvory tak, aby jste získali „montážní rám". Přišroubujte ple-
chovou vzpěru.
Obr. 15 Slícujte rám s otvorem, vyrovnejte s vodováhou a připevněte ho
ke zdi.
Obr. 20 Namontujte vodorovnou vodicí lištu. K vodorovné vodicí liště při-
šroubujte závěsná oka.
Obr. 25 Zkontrolujte, jestli jsou rovné úhlopříčky namontovaných vodicích
lišt, pokud ne, seřiďte je. Namontujte vodorovné vodicí lišty ke
stropu tak, aby byly dodrženy požadované rozměry.
Nepřípustná je montáž vodicích lišt takovým způso-
bem, který by umožňoval jejich pohyb během činnosti
vrat.
Obr. 35 Namontujte první panel vrat.
Obr. 35.2 V případě montáže držáku pro stahování vrat ho nasaďte tako-
vým způsobem, který znemožní jeho posun do stran.
Obr. 40 Způsob montáže závěsů.
Obr. 45 Na váleček prvního závěsu umístěte distanční pouzdro.
Obr. 50-60 Namontujte další panely. Při montáži panelů nechte mezi panely vůli
1 až 2 [mm]. Pro zajištění správné mezery mezi panely použijte při
montáži karton o síle přibližně 2 [mm], který zasunujte mezi panely
vždy poblíž každého pantu. Po přišroubování pantů karton odstraňte.
Obr. 65 Horní úchyt válečku namontujte tak, aby se váleček dotýkal spod-
ní části vodicí lišty (ruční vrata) nebo horní části vodicí lišty (auto-
matická vrata).
Obr. 70 Zvedněte křídlo vrat. Podepřete křídlo vrat ve zdvižené poloze
tak, aby nespadlo dolů.
Obr. 75 Protáhněte dvojité lanko přes horní váleček u rámu.
Protáhněte dvojité lanko přes dvojité kolečko.
Uchyťte dvojité lanko na šroub přišroubovaný k plechové vzpěře.
Zajistěte ho proti sklouznutí našroubováním matice na šroub.
Namontovaná lanka se nesmějí překřížit.
Obr. 80.1 Namontujte kryt dvojitého kolečka, pak přišroubujte pružinu k háku.
Obr. 80.2 Přišroubujte druhý hák k dolní části pružiny.
Obr. 80.3 Zahákněte pružinu za regulátor napnutí.
Pojistný vrut upevnění dolního úchytu pružin zašrou-
bujte po seřízení správného napnutí lanek a napnutí
pružin.
Obr. 85 Zkontrolujte správné napnutí lanek a napnutí pružin. V případě
potřeby seřiďte, proto musíte udělat toto:
• pokud křídlo výrazně poklesne, zvyšte napnutí pružin,
• pokud se křídlo výrazně zvedne, snižte napnutí pružin.
V případě, že neprovedete výše uvedené úkony, hro-
zí nebezpečí že křídlo náhle poklesne a způsobí zra-
nění osob nebo poškození předmětů v jeho blízkosti.
Obr. 90.4 K panelu přišroubované západce přiložte pojistku západky
a naměřte si otvory v zárubni. Otvory je potřeba vrtat vrtákem
o Ø 8,5 [mm].
Obr. 90.5 Trubičku západky na straně zámku lehce přitáhněte tak, aby se
