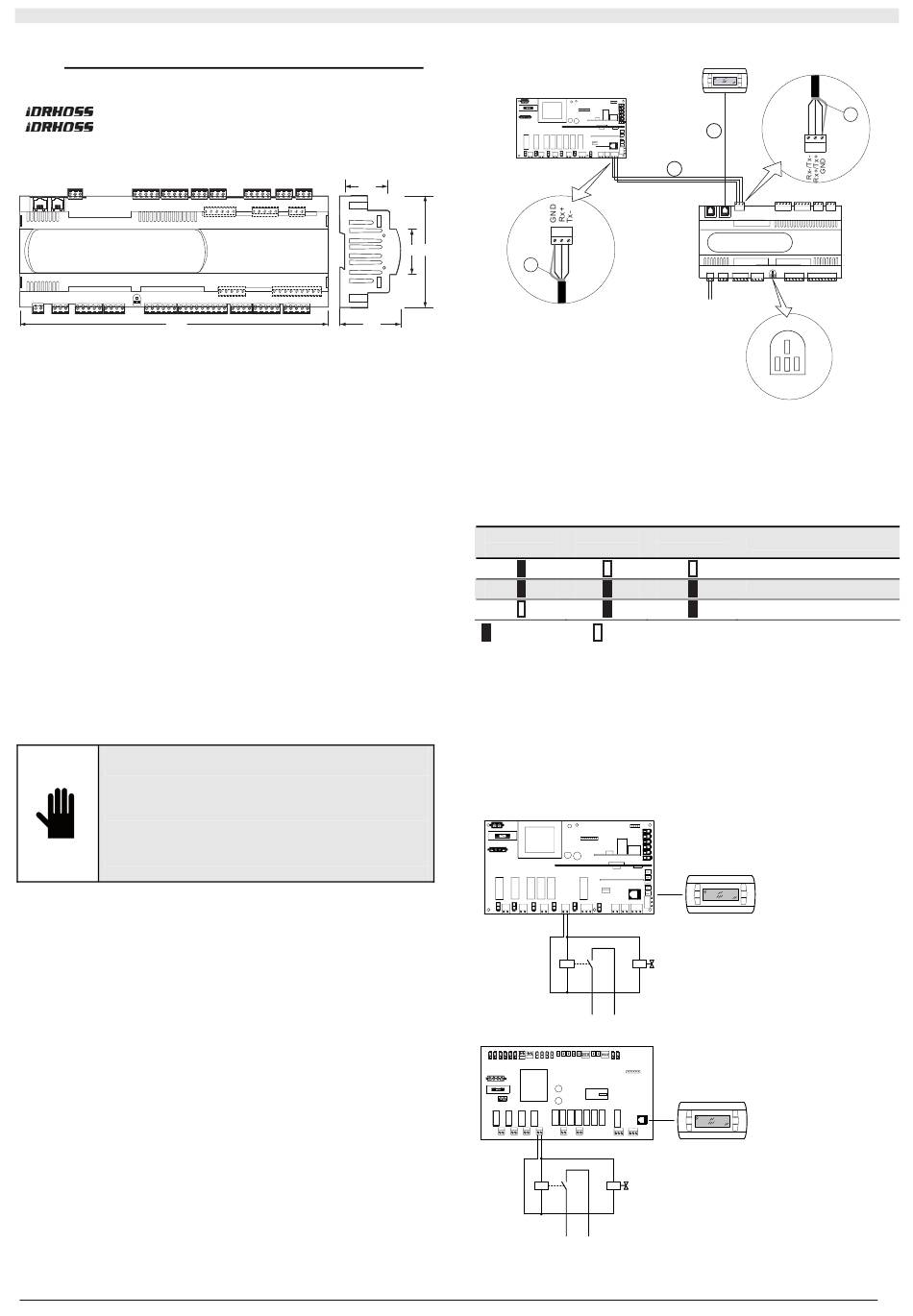

MONTAGE DU CONTROLEUR DE ZONE (KCA)
L'utilisation du Contrôleur de Zone (KCA) est prévu pour les
applications suivantes :
-
standard avec gestion GSM
-
standard extended pour la gestion jusqu'à 64 unités
terminales /Idrowall sur le réseau
Dimensions du Contrôler de Zone (KCA)
315
Conditions environnementales
Éviter le montage du Contrôler de Zone (KCA) dans des pièces qui
présentent les caractéristiques suivantes :
-
température et humidité non conformes aux valeurs opérationnelles
du produit (-25°C/70°C, humidité relative 90% non condensante)
-
exposition à des atmosphères agressives et à des polluants (par
exemple, gaz sulfuriques et ammoniacales, brouillards, salines,
fumées) avec conséquente corrosion et/ou oxydation ;
-
élevées interférences magnétiques et/ou radiofréquences (éviter
donc l'installation des appareils près d'antenne de transmission) ;
-
expositions aux rayons solaires et aux agents atmosphériques en
général ;
-
amples et rapides fluctuations de la température ambiante ;
-
lieux où sont présents des explosifs ou des mélanges de gaz
inflammables ;
-
exposition à la poussière (formation de patine corrosive avec
possible oxydation et réduction de l'isolation).
Positionnement à l'intérieur du tableau électrique
La position du Contrôleur de Zone (KCA) sur le tableau électrique (non
fourni) doit être choisi de manière à garantir une consistante séparation
physique du Contrôler de Zone des composants de puissance (si
présente) et des câbles raccordés à celle-ci. La proximité peut
comporter des dysfonctionnements aléatoires et non immédiatement
visibles.
La structure du tableau doit permettre le correct passage de l'air de
refroidissement.
IMPORTANT !
L'installation doit être effectuée conformément aux
normes et législations en vigueur dans le pays
d'utilisation de l'appareil.
Pour des raisons de sécurité, l'appareil doit être
installé à l'intérieur d'un tableau électrique.
Pour tout dysfonctionnement, ne pas tenter de
réparer l'appareil, mais s'adresser à un centre
d'assistance RHOSS S.p.A
Fixation à l'intérieur du tableau électrique
Le contrôleur de Zone (KCA) doit être installé sur rail DIN. Pour la
fixation au rail DIN, une légère pression du dispositif auparavant posé à
hauteur du rail suffit. Le déclic des languettes arrière (elles sont tenues
en position de blocage par des ressorts de rappel) en détermine le
blocage au rail. Le démontage s'effectue tout aussi simplement, en
faisant levier avec un tournevis, sur le trou de décrochage des
languettes pour les soulever.
Alimentation électrique
Alimentation électrique : 24 Vac +10/-15% 50/60 Hz ;
Absorption maximale P= 40 VA (Vac)
-
une tension d'alimentation électrique différente de celle indiquée
pourrait gravement endommager le système ;
-
pour l'alimentation il est conseillé d'utiliser un transformateur de
sécurité en Classe II de 50 VA (non fourni) ;
-
si le secondaire du transformateur est mis à terre, contrôler que le
conducteur de terre soit raccordé à la borne G0.
-
une LED jaune (L) indique la présence de la tension d'alimentation
du Contrôleur de Zone (KCA).
Raccordements
AP1
44
J12
45
110
S
60
AP1 = Carte électronique du refroidisseur/pompe à chaleur (si montée)
C = câble blindé (trois fils + écran)
S = écran du câble blindé
T = câble téléphonique (6 fils avec connecteurs type RJ12)
L = LED jaune (alimentation)
L1 = LED rouge
L2 = LED jaune
L3 = LED verte
LED rouge
(L1)
= LED allumée
(*) contacter le Service d'Assistance Technique RHOSS S.p.A
II.9.1.1
Ci-dessous est schématisé le branchement électrique à réaliser (au
soin de l'installateur) pour la commande de la chaudière et d'une
éventuelle vanne de déviation (si présente) sur l'installation hydraulique
(aussi bien si il s'agit d'une installation à 2 tuyaux que d'une installation
à 4 tuyaux). Pour ce qui concerne les schémas hydrauliques, ce
manuel NE traite PAS l'argument.
Nota : la sortie de la carte dédiée à la commande du relais chaudière
(R1) a un débit de 8 A résistif– 250 Vac
SECTION II : INSTALLATION ET ENTRETIEN
KTAU
T
C
J9 J10
KCA
J1 J24
24Vac 40VA
LED jaune
LED verte
(L2)
(L3)
= LED éteinte
Branchement électrique des la Chaudière
(au soin de l'Installateur)
Unité 1 circuit
KTAU
R1 – Relais externe à deux contacts (non
fourni)
V1 – Vanne de déviation du circuit hydraulique
R1
V1
(non fournie).
C1 - Validation ON/OFF de la chaudière
(contact net).
C1
Unité à 2 circuits ou convertisseur
KTAU
R1 – Relais externe à deux contacts (non fourni)
V1 – Vanne de déviation du circuit hydraulique (non
R1
V1
fournie).
C1 - Validation ON/OFF de la chaudière (contact
net).
C1
S
J11
J11
J12
J13 J14 J15
SERVICE CARD
FIELD CARD
SERIAL CARD
J2
J3
J4
J5
L
L1 L2 L3
Signification
Alarme (*)
Alarme (*)
Fonctionnement correct
