8.6 Logique d'arêtes (EdgeLogic)
EdgeLogic détermine automatiquement le type d'élément pour les droites et les cercles. Cela permet de raccourcir le
processus de mesure et de faire gagner du temps.
Remarque : il peut être nécessaire d'activer EdgeLogic dans le menu de configuration du Mx200. Pour cela,
définissez EdgeLogic sur Oui dans « Setup, Optical Edge ».
Exemple d'utilisation :

Étape 1 : ouvrez la barre de sélection du palpeur et sélectionnez le palpeur d'arêtes optique (troisième à
gauche).

Étape 2 : amenez le capteur sur l'arête et ramenez-le. Cela lance le processus de mesure.

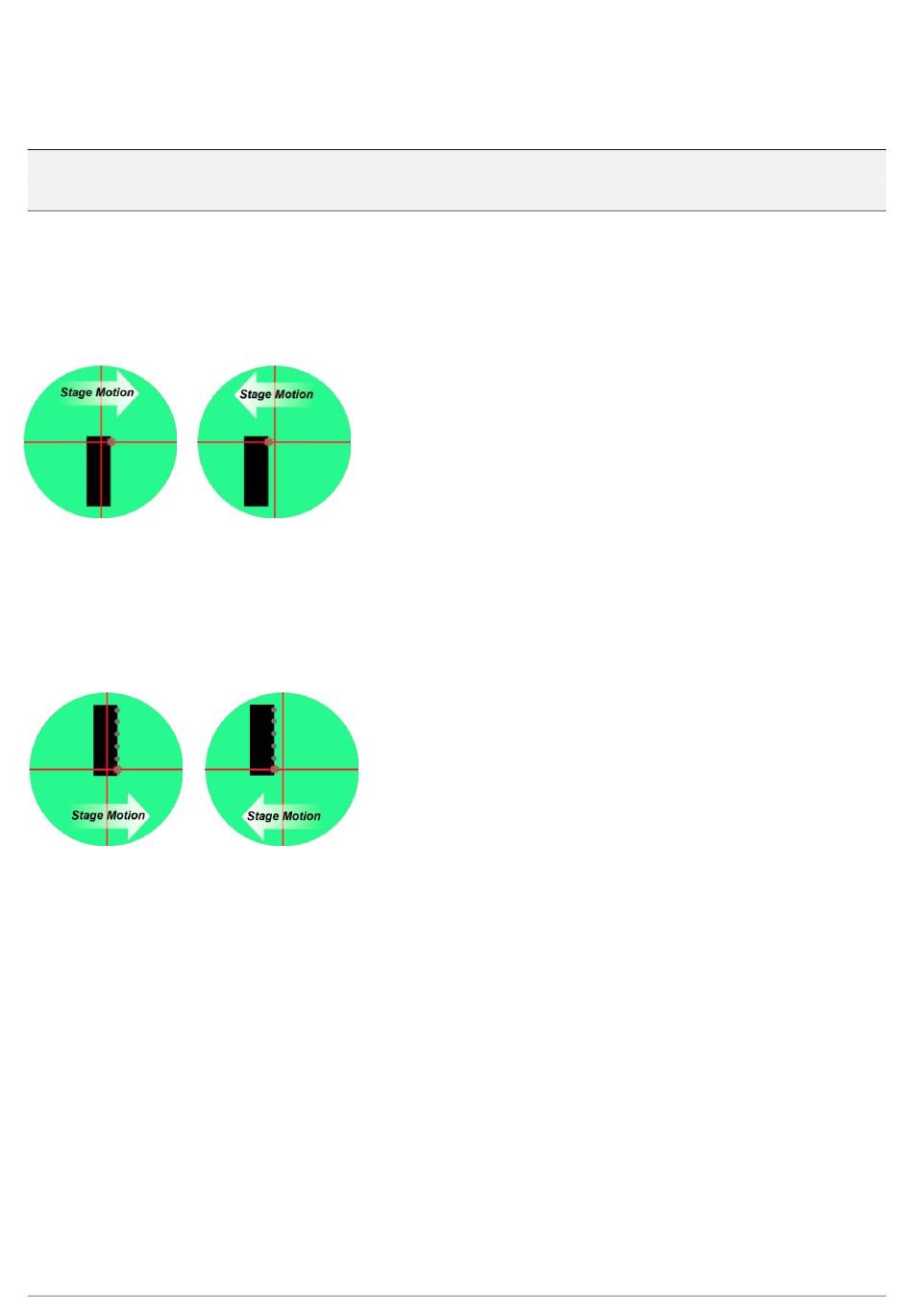

Stage Motion : procédure de la table de mesure

Étape 3 : enregistrez d'autres points de mesure. Pour ce faire, passez sur les transitions claires/sombres
pertinentes. Définissez les points de mesure de sorte que le type d'élément puisse être détecté.

Étape 4 : pour terminer la mesure, déplacez-vous sur le dernier point de mesure et revenez.
