INSTRUCCIONES DE ENSAMBLAJE

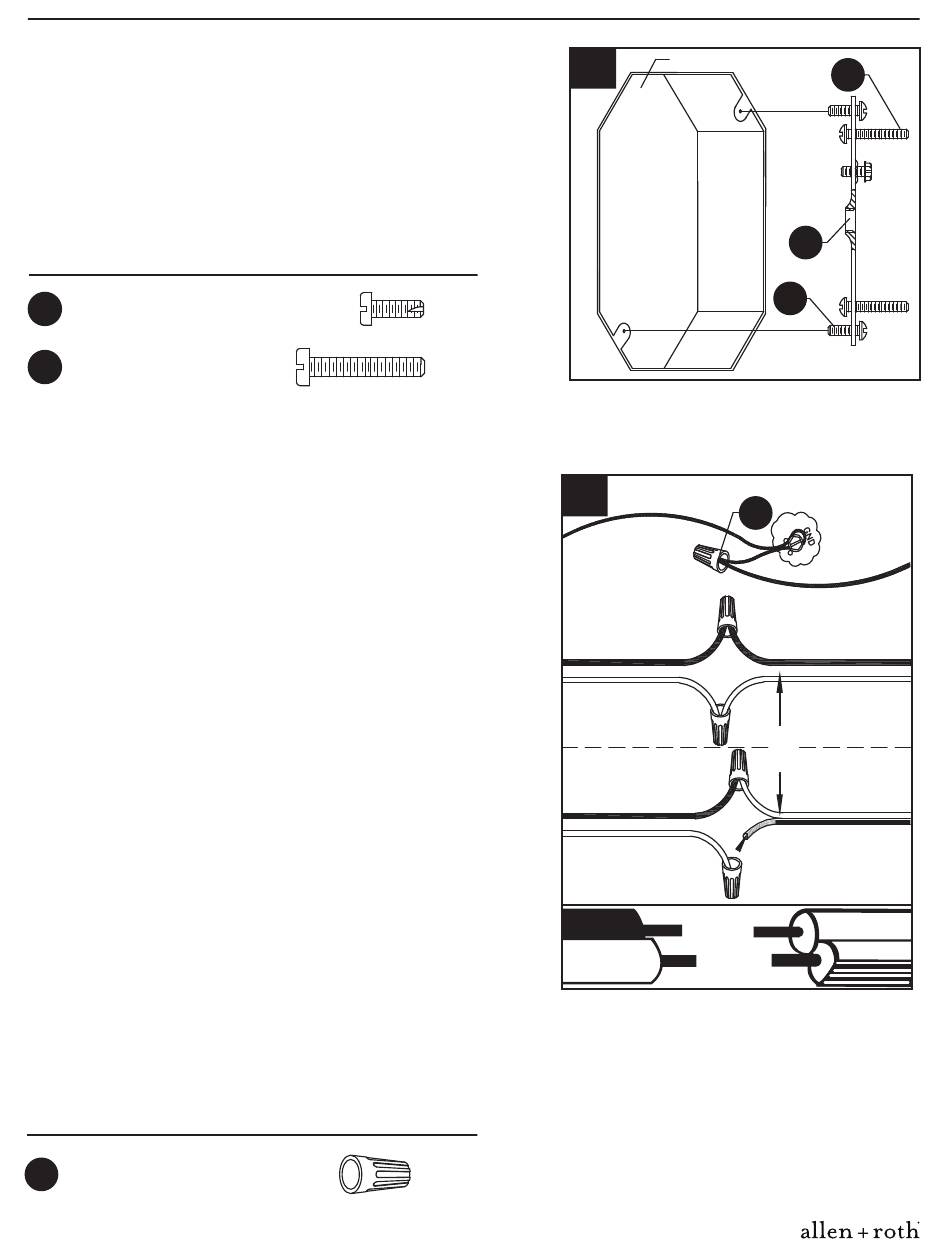

1. Oriente el soporte de montaje (B) de modo tal
que la sección central elevada sobresalga hacia
el interior de la caja de salida (no se incluye).
Inserte los tornillos para metal largos (DD) a
través del soporte de montaje (B) de modo que
dichos tornillos (DD) sobresalgan. Conecte el
soporte de montaje (B) a la caja de salida con
los tornillos para metal cortos (BB).
Aditamentos utilizados
Tornillos para metal
BB
cortos
Tornillos para metal
DD
largos
2. Guía de conexión de conductores:
Cable a tierra:
• Para la instalación en los Estados Unidos:
Enrolle el conductor a tierra de la caja
eléctrica alrededor del tornillo a tierra en la
abrazadera de montaje (B), a no menos de
5,08 cm del extremo del conductor. Apriete el
tornillo a tierra. Si la lámpara viene con un
cable a tierra, conéctelo al conductor a tierra
de la caja eléctrica con un conector de
cables (AA).
• Para la instalación en Canadá: Si la
lámpara viene con un conductor tierra,
enrolle el conductor tierra alrededor del
tornillo de puesta a tierra en la abrazadera
de montaje (B). Apriete el tornillo de puesta a
tierra.
Cables de alimentación:
• Conecte el conductor de alimentación Neutro
(Blanco) de la caja eléctrica al cable Neutro
de la lámpara (Blanco o conductor paralelo
en forma de "D" y acanalado).
• Conecte el conductor de alimentación Vivo
(Negro) de la caja eléctrica al cable Vivo de
la lámpara (Negro o conductor paralelo
redondo y liso).
Aditamentos utilizados
Conectores
AA
de cables
1
x 2
x 2
CONDUCTOR DE DE PUESTA A TIERRA DE LA
2
CONDUCTOR DE
ALIMENTACIÓN
A TIERRA DE COBRE
DESNUDO O VERDE
CONDUCTOR NEGRO
DE ALIMENTACIÓN
CONDUCTOR
BLANCO
DE ALIMENTACIÓN
CONDUCTOR
BLANCO DE
ALIMENTACIÓN
CONDUCTOR
BLANCO
DE ALIMENTACIÓN
REMARQUE :
Los conductores de la lámpara serán:
• Negro y blanco.
• Conductor de cable paralelo SPT – 1
de la lámpara con un conductor liso
redondo y un conductor "D" estriado.
x 3
24
Caja de salida
DD
B
BB
LÁMPARA DE
AA
COBRE
DESNUDO
O VERDE
CONDUCTOR NEGRO
DE LA LÁMPARA
CONDUCTOR
BLANCO
DE LA LÁMPARA
O
CONDUCTOR PARALELO
DE LA LÁMPARA
(REDONDO Y LISO)
CONDUCTOR PARALELO
DE LA LÁMPARA
(EN FORMA DE "D"
Y ACANALADO
