INSTRUCTIONS POUR L'ASSEMBLAGE

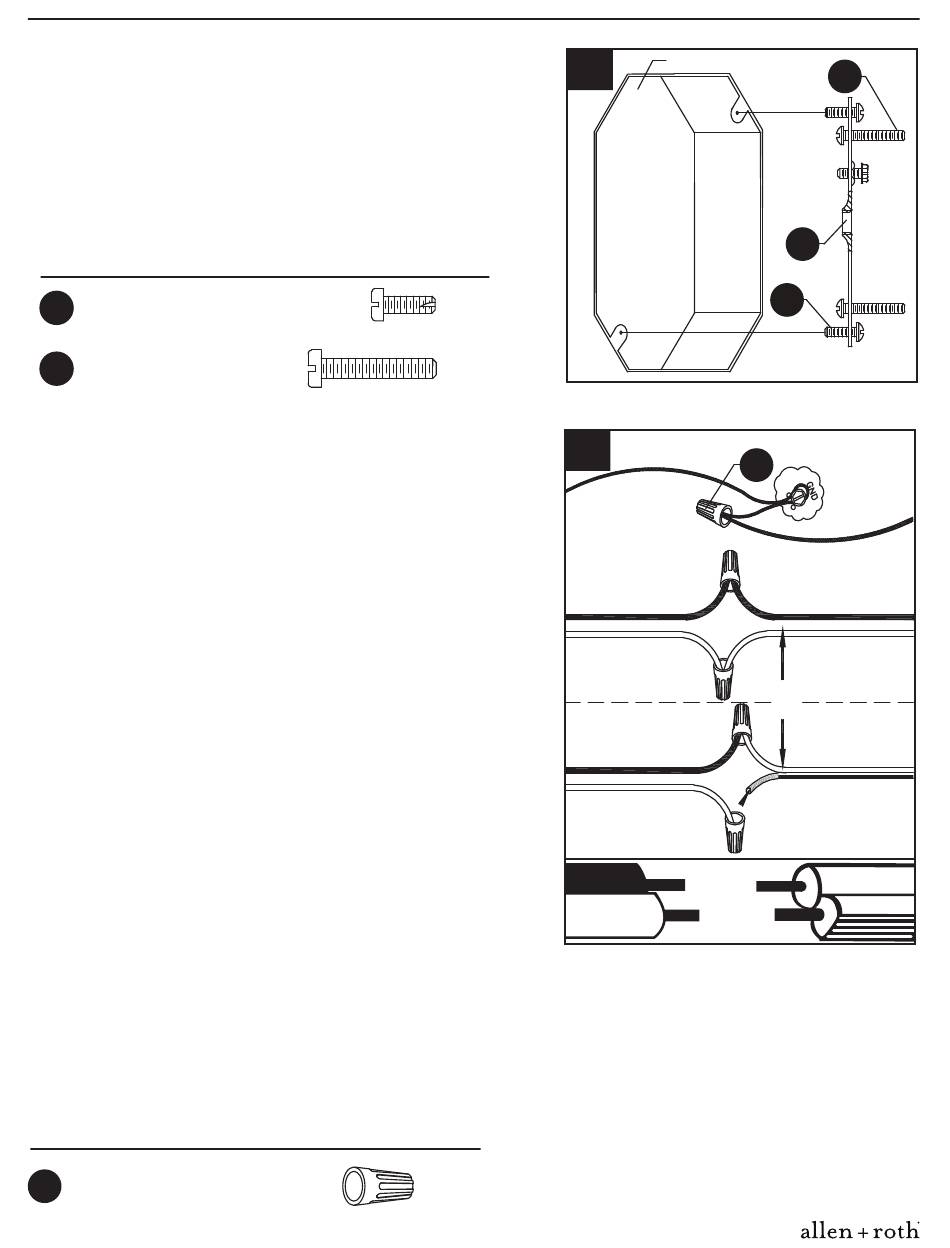

1. Placez le support de fixation (B) de façon à ce
que la partie centrale surélevée sorte du côté
de la boîte de sortie (non incluse). Insérez les
vis à métaux longues (DD) à travers le support
de fixation (B) de façon à ce qu'elles dépassent
de la boîte de sortie. Fixez le support de fixation
(B) à la boîte de sortie à l'aide des vis à métaux
courtes (BB).
Quincaillerie utilisée
Vis à métaux
BB
courte
Vis à métaux
DD
longue
2. Guide de raccordement électrique
Fil de mise à la terre :
• Pour une installation aux États-Unis :
enroulez le fil de mise à la terre provenant de
la boîte de sortie autour de la vis de mise à
la terre située sur le support de fixation (B), à
au moins 5,08 cm de l'extrémité du fil. Serrez
la vis de mise à la terre. Si le luminaire est
muni d'un fil de mise à la terre, raccordez-le
au fil de mise à la terre de la boîte de sortie à
l'aide d'un capuchon de connexion (AA).
• Pour une installation au Canada : si le
luminaire est muni d'un fil de mise à la terre,
enroulez-le autour de la vis de mise à la terre
située sur le support de fixation (B). Serrez la
vis de mise à la terre. Branchez le fil de
mise à la terre du luminaire au fil de mise à
la terre de la boîte de sortie à l'aide d'un
capuchon de connexion (AA).
Fils d'alimentation :
• Raccordez le fil d'alimentation neutre (blanc)
de la boîte de sortie au fil neutre du luminaire
(fil blanc ou cordon parallèle nervuré en
forme de « D »).
• Raccordez le fil d'alimentation noir chargé de
la boîte de sortie au fil chargé du luminaire
(fil noir ou cordon parallèle rond et lisse).
Quincaillerie Utilisée
Capuchon
AA
de connexion
1
x 2
x 2
2
FIL DE MISE À
LA TERRE VERT
OU EN CUIVRE
DÉNUDÉ
FIL D'ALIMENTATION
FIL
D'ALIMENTATION
BLANC
FIL NOIR
D'ALIMENTATION
FIL
D'ALIMENTATION
BLANC
REMARQUE :
Les fils du luminaire peuvent être :
• noir et blanc;
• cordon parallèle de type SPT-1 muni
d'un fil rond et lisse et d'un fil nervuré
en forme de « D ».
x 3
14
Boîte de sortie
B
BB
AA
FIL DE MISE À LA TERRE DU
AA
NOIR DU LUMINAIRE
DU LUMINAIRE
OU
CORDON PARALLÈLE
(ROND ET LISSE)
CORDON PARALLÈLE DU
LUMINAIRE
(NERVURÉ ET EN
FORME DE « D »)
allenandroth.com
DD
LUMINAIRE
VERT OU
EN CUIVRE
DÉNUDÉ
FIL NOIR
FIL BLANC
DU LUMINAIRE
