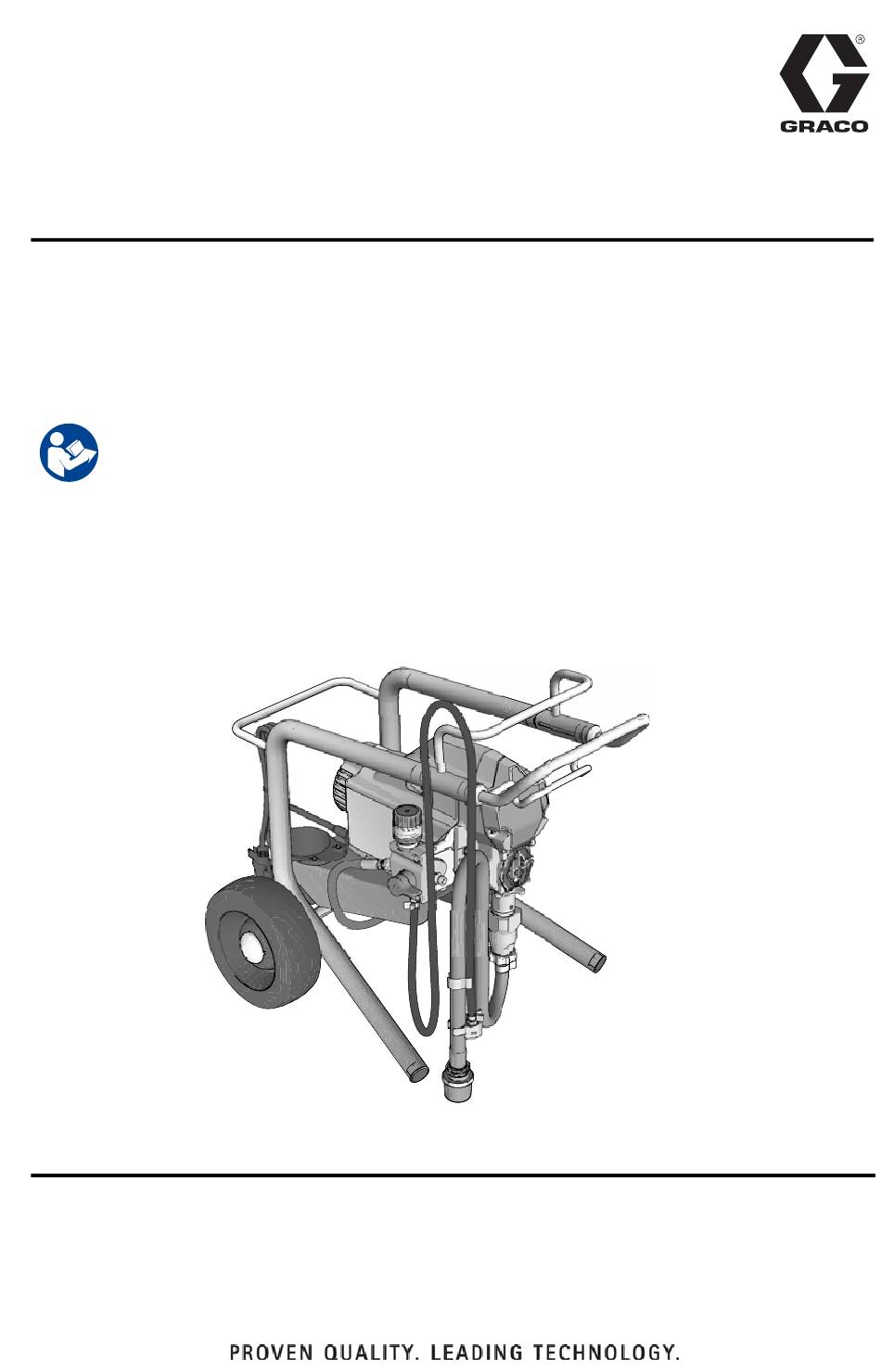

Fonctionnement, Pièces
Pulvérisateurs
électriques sans air
Réservé à un usage professionnel.
Ne l'utilisez pas dans des atmosphères explosives ou des zones dangereuses.
Pour la pulvérisation portable sans air d'duits pour bâtiment et de peintures.
Modèle : 17C303
Pression maximum de service 207 bars (20,7 MPa, 3 000 psi)
Instructions de sécurité importantes
Veuillez lire tous les avertissements et les instructions contenus dans ce manuel ainsi
que dans les manuels afférents. Familiarisez-vous avec les commandes et l'utilisation
appropriée de l'équipement. Conservez ces instructions.
Pistolet - 3A6285 (Contractor PC)
N'utilisez que des pièces de rechange d'origine Graco.
L'utilisation de pièces de rechange qui ne sont pas d'origine Graco peut annuler la garantie.
Manuels afférents
ti25282a
Pompe - 334599
334602E
FR
Publicité
Table des Matières
Manuels Connexes pour Graco 17C303
Sommaire des Matières pour Graco 17C303
- Page 1 Conservez ces instructions. Manuels afférents Pistolet - 3A6285 (Contractor PC) Pompe - 334599 ti25282a N’utilisez que des pièces de rechange d’origine Graco. L’utilisation de pièces de rechange qui ne sont pas d’origine Graco peut annuler la garantie.
-
Page 2: Table Des Matières
Garantie standard de Graco ......36 Informations Graco ........36 110474 Certifié... -
Page 3: Avertissements
Avertissements Avertissements Les avertissements suivants sont relatifs à la configuration, l’utilisation, la mise à la terre, l’entretien et la réparation de cet équipement. Le point d’exclamation vous renvoie à un avertissement général et les symboles de danger font référence à des risques associés aux procédures. - Page 4 à la terre pour éviter les décharges électrostatiques et les étincelles. Utilisez les flexibles de pulvérisateurs sans air haute pression reliés à la terre ou les conducteurs Graco. • Assurez-vous que tous les conteneurs et tous les dispositifs de réception sont correctement mis à...
-
Page 5: Risques Relatifs À Une Mauvaise Utilisation De L'équipement
• Ce système est capable de produire une pression de 228 bars (3000 psi). Utilisez les pièces de remplacement ou accessoires Graco qui sont classifiés avec un minimum de 228 bars (3000 psi). • Verrouillez toujours la gâchette à chaque arrêt de la pulvérisation. Vérifiez si le verrouillage de la gâchette fonctionne correctement. - Page 6 Avertissements AVERTISSEMENT RISQUES DE DÉCHARGE ÉLECTRIQUE Cet équipement doit être mis à la terre. Une installation, une mise à la terre ou une utilisation du système inappropriée peut provoquer une décharge électrique. • Mettez hors tension et débranchez le cordon d’alimentation avant de procéder à un entretien de l’équipement.
-
Page 7: Identification Des Composants
Identification des composants Identification des composants ti25283b Verrouillage de la gâchette Interrupteur MARCHE/ARRÊT M Tuyau de vidange Commande de pression Arrivée de fluide Vanne d’amorçage Pompe Protection de buse Sortie de fluide Buse de pulvérisation Protection de doigt/point de Pistolet remplissage TSL Flexible sans air Modèle/étiquette de série (non... -
Page 8: Mise À La Terre
Mise à la terre Mise à la terre L’équipement doit être mis à la terre pour réduire le risque d’étincelle électrostatique et de décharge électrique. Le contact d’une étincelle électrique ou électrostatique avec des vapeurs peut entraîner un incendie ou une explosion. -
Page 9: Procédure De Décompression
Procédure de décompression Procédure de décompression Verrouillez la gâchette. Suivez la Procédure de décompression à chaque fois que ce symbole apparaît. Mettez la commande de pression sur Cet équipement reste sous pression la plus petite valeur. Déverrouillez la jusqu’à ce que la pression soit relâchée gâchette. -
Page 10: Verrouillage De La Gâchette
Procédure de décompression Tournez la vanne d’amorçage vers le Desserrez TRÈS LENTEMENT l’écrou de retenue du garde-buse bas. Mettez le tuyau de vidange dans un ou le raccord de l’extrémité du seau. Laissez la vanne d’amorçage en flexible pour libérer position de vidange jusqu’à... -
Page 11: Configuration
Servez-vous des clés pour le serrer transport de la sortie du fluide. fermement. Branchez le flexible sans air Graco sur la Verrouillez la gâchette. sortie de fluide. Servez-vous des clés pour le serrer fermement. - Page 12 Configuration Lors du déballage du pulvérisateur pour Assurez-vous que l’interrupteur la première fois, retirez la crépine MARCHE/ARRÊT est sur ARRÊT. d’entrée de l’emballage des produits. Après un stockage à long terme, vérifiez si la crépine d’entrée est bouchée ou contient des impuretés. ti25286a Branchez le cordon d’alimentation sur une prise électrique correctement...
- Page 13 Configuration 11. Placez l’arrivée de fluide et le tuyau de 15. Mettez la vanne d’amorçage en position vidange dans un seau relié à la terre horizontale. Déverrouillez la gâchette. partiellement rempli de liquide de rinçage. Consultez la section Mise à la terre, page 8.
-
Page 14: Démarrage
Démarrage Démarrage Augmentez la pression d’un demi-tour pour démarrer le moteur. Faites circuler la peinture dans le pulvérisateur jusqu’à ce que la peinture s’écoule du tuyau de vidange. Suivez la Procédure de décompression, page 9. Réglez la régulation de pression au niveau le plus bas. - Page 15 Démarrage Tenez le pistolet contre un seau à déchets métallique mis à la terre. Actionnez le pistolet jusqu’à ce que la peinture apparaisse. La pulvérisation sous haute pression est susceptible d’injecter des produits toxiques dans le corps et de causer des dommages corporels graves.
-
Page 16: Fonctionnement
Fonctionnement Fonctionnement Montage de la buse de Vissez l’ensemble sur le pistolet. Serrez. pulvérisation Suivez la Procédure de décompression, page 9. Utilisez la buse de pulvérisation (A) ™ pour insérer OneSeal (B) dans le garde-buse (C). Pulvérisez Pulvérisez le jet test. Ajustez la pression pour supprimer les bords trop chargés. -
Page 17: Nettoyage De L'obstruction
Fonctionnement Nettoyage de Prenez une buse de plus petit diamètre si le réglage de pression ne parvient pas l’obstruction à supprimer les bords trop chargés. Tenez le pistolet perpendiculairement à 25-30 cm (10-12 po.) de la surface. Pulvérisez d’avant en arrière ; chevauchez de 50 %. -
Page 18: Nettoyage
Fonctionnement Nettoyage Plongez l’arrivée de fluide dans le produit de rinçage. Utilisez de l’eau pour une peinture à base aqueuse et du White Spirit pour une peinture à l’huile. Mettez le tuyau de vidange dans un seau à déchets. Suivez la Procédure de décompression, page 9. - Page 19 Fonctionnement Arrêtez d’actionner le pistolet. Approchez 10. Mettez la vanne d’amorçage en position le pistolet du seau à déchets, appuyez-le horizontale. Actionnez le pistolet contre le seau et actionnez le pistolet pour au-dessus du seau de rinçage pour rincer soigneusement le pulvérisateur. purger le produit du flexible.
- Page 20 Fonctionnement 14. Démontez le filtre du pistolet, le cas 16. Essuyez le pulvérisateur, le flexible et le échéant. Nettoyez-les et inspectez-les. pistolet avec un chiffon imbibé d’eau ou Remontez le filtre. Consultez le manuel de White Spirit. du pistolet pulvérisateur. ti24720a 15.
-
Page 21: Maintenance
Maintenance Maintenance Un entretien régulier est primordial pour garantir le bon fonctionnement de votre pulvérisateur. L’entretien comprend des actions de routine qui permettent d’entretenir votre pulvérisateur pour qu’il fonctionne et d’empêcher des dysfonctionnements futurs. Activité Intervalle Inspection et nettoyage des crépines d’entrée de fluide et Chaque jour ou à... -
Page 22: Guide De Dépannage
Guide de dépannage Guide de dépannage Mécanique/débit produit Suivez la Procédure de décompression, Contrôlez toutes les sources de page 9 avant tout contrôle ou toute problème et les causes possibles réparation du pistolet. avant de démonter l’appareil. Procédure à suivre À... - Page 23 Guide de dépannage Procédure à suivre À vérifier Si le résultat du contrôle n’est Si le contrôle est bon, passez pas bon, reportez-vous à cette Problème au contrôle suivant colonne. Le débit de la pompe est faible. Tige de pompe endommagée. Réparez la pompe.
- Page 24 Guide de dépannage Procédure à suivre À vérifier Si le résultat du contrôle n’est Si le contrôle est bon, passez pas bon, reportez-vous à cette Problème au contrôle suivant colonne. Le pistolet crachote. Il y a de l’air dans la pompe ou le Contrôlez et serrez tous les flexible.
-
Page 25: Électrique
Guide de dépannage Électrique Symptôme : le pulvérisateur ne fonctionne le pulvérisateur fonctionne en mode pas, cesse de fonctionner ou ne s’arrête pas. normal). Tournez le bouton de régulation de pression de 1/2 tour dans le sens des aiguilles d’une montre Suivez la Procédure de décompression, page 9. - Page 26 Guide de dépannage Problème À vérifier Comment vérifier Vérifiez la rotation du moteur. Effectuez un test de rotation du moteur en branchant une batterie 9 -12 V aux conducteurs du moteur. Le type et la taille des conducteurs du moteur peuvent varier. Localisez les deux fils qui vont vers les balais en carbone (normalement rouge et noir).
- Page 27 Guide de dépannage Problème À vérifier Comment vérifier Vérifiez la résistance de l’armature du Branchez les fils noir et rouge du moteur. moteur à un ohmmètre. Lors de la vérification de circuits ouverts, faites tourner le moteur. En cas de circuit ouvert, remplacez le moteur.
- Page 28 Guide de dépannage Problème À vérifier Comment vérifier Le pulvérisateur ne s’éteint pas Vérifiez la commande de Débranchez la commande de après avoir atteint ou dépassé pression. pression, si le pulvérisateur sa pression maximale. tourne toujours, remplacez la carte de commande. Si le pulvérisateur s’arrête, remplacez la commande de pression.
-
Page 29: Pièces Du Pulvérisateur
Pièces du pulvérisateur Pièces du pulvérisateur Légende Couple de serrage 15,8 - 18,1 N•m (140 - 160 po-lb) 3,4 - 4,0 N•m (30 - 35 po-lb) Consultez la page 32. ti25297b 334602E... - Page 30 Pièces du pulvérisateur Légende Couple de serrage 15,8 - 18,1 N•m (140 - 160 po-lb) 2,6 - 3,1 N•m (23 - 27 po-lb) Marteau de serrage ti25296a 334602E...
-
Page 31: Liste Des Pièces Du Pulvérisateur
Pièces du pulvérisateur Liste des pièces du pulvérisateur LégendePièce Description Qté LégendePièce Description Qté 115489 COLLIER DE 107434 RONDELLE, bronze SERRAGE 116073 RONDELLE, acier 246250 CHÂSSIS, support de 116074 RONDELLE, acier pied 116079 RONDELLE, bronze 197607 FLEXIBLE, ensemble 117501 VIS, usinée, tête d’aspiration cylindrique fendue avec 195400... -
Page 32: Commandes
Commandes Commandes Légende Couple de serrage 15,8 - 18,1 N•m (140 - 160 po-lb) 3,4 - 4,0 N•m (30 - 35 po-lb) 14,7 - 16,9 N•m (130-150 po.-lb) ti25298a 334602E... -
Page 33: Liste Des Pièces De Commande
Commandes Liste des pièces de commande Légende Pièce Description Qté Légende Pièce Description Qté 224807 EMBASE, vanne 111600 AXE, cannelé 24X312 CAPTEUR, 277364 JOINT, siège, vanne commande de 115498 VIS, usinée, tête pression cylindrique fendue 117493 VIS, usinée, tête hex. avec rondelle avec rondelle 117501... -
Page 34: Schéma De Câblage
Schéma de câblage Schéma de câblage from Motor Red (+) 2 x Yellow Black (-) Replaceable Fuse Pressure Control Assembly ON/OFF Switch ti5643a Black Capacitor Power White Plug Green ti5643a 334602E... -
Page 35: Caractéristiques Techniques
Caractéristiques techniques Caractéristiques techniques 17C303 Impérial (US) Métrique Pulvérisateur Pression de service de produit 3 000 psi 207 bars, 20,7 MPa maximale Débit maximum 0,47 gpm 1,8 lpm Taille de buse max. : 0,021 0,021 Sortie produit npsm 0,63 cm (1/4 po.) 0,63 cm (1/4 po.) -
Page 36: Garantie Standard De Graco
IMPLICITE, COMPRENANT, MAIS SANS S’Y LIMITER, UNE GARANTIE MARCHANDE OU UNE GARANTIE DE FINALITÉ PARTICULIÈRE. La seule obligation de Graco et la seule voie de recours de l’acheteur pour toute violation de la garantie seront telles que définies ci-dessus. L’acheteur convient qu’aucun autre recours (pour, la liste n’ayant aucun caractère exhaustif, dommages indirects ou consécutifs de manque à...
