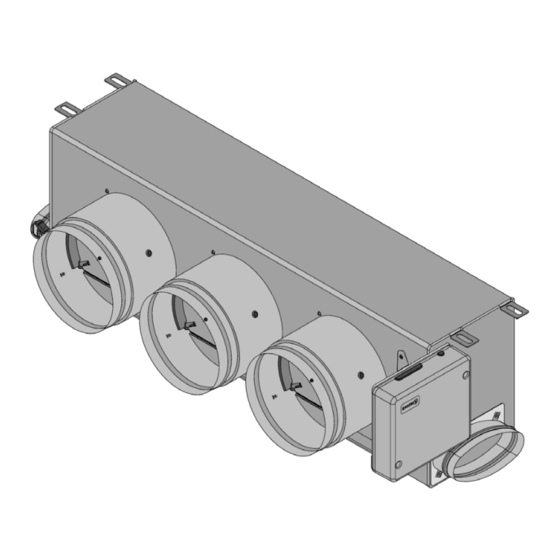

Sommaire des Matières pour Airzone Easyzone

  • Page 1 Démarrage rapide Easyzone...
  • Page 2 Sommaire Connexions et Paramétrages Mise en service câblages thermostats...

  • Page 3: Connexion Et Câblages

    Connexion et câblages...

  • Page 4: Connexion

    Connexion Tutoriels CONNEXIONS Platine centrale Bus de connexion Airzone pour les thermostats filaires 4 couleurs (câble fourni par Airzone). Module radio / antenne radio. SW1 : reset (appui long 10s) / antenne radio « ON » (appui court). Bus domotique: pour MODBUS/KNX ou branchement Webserver.

  • Page 5: Connexion Thermostats

    Thermostats filaires Blueface · Think · Lite Bus de connexion Airzone Afin d’accéder plus facilement aux borniers de connexion Airzone 1). vous devez retirer la carte de contact de feuillure 12). en la tirant vers vous. Connectez chacun des thermostats filaires dans l’un Platine centrale des trois ports de bus de connexion Airzone.

  • Page 6: Connexion Passerelles De Communication

    Connexion passerelles de communication Airzone – Unité intérieure Déconnectez l’alimentation de l’unité intérieure du fabricant et du système Airzone. Dans le cadre d’une passerelle avec bornier VERT 2 fils Localisez le port de connexion de la télécommande Fabricant situé sur l’unité intérieure (là où est connecté le thermostat fabricant).
  • Page 7 Connexion passerelles de communication Airzone – Unité intérieure Connectez la passerelle Airzone sur le port télécommande de l’unité intérieure du fabricant en utilisant un câble blindé. Dans le cadre d’une passerelle avec détrompeur et câble(s) fourni(s) Localisez le port de connexion pour la passerelle situé...

  • Page 8: Connexion Électrique

    Connexion électrique Alimentation du système Pour assurer l’alimentation de la platine centrale du système, desserrez le presse-étoupe, si besoin, et passez le câble dans l’orifice (Ø : 5-10 mm). Fixez les câbles à la borne, en respectant la polarité. Utilisez un câble approprié (3x1,5 mm Alimentez la platine centrale à...
  • Page 9 Paramétrages thermostats...

  • Page 10: Avant De Configurer Votre Installation

    Paramétrages thermostats Avant de configurer votre installation Une fois le montage des gaines effectué, repérez au préalable sur un plan ou sur papier quel(s) moteur(s) va dans quelle(s) pièce(s). L’adresse ZONE est le numéro du moteur indiqué sur la bague jaune du registre motorisé. La ou les sorties associées sont les autres moteurs qui sont situés dans la même pièce contrôlés par le même thermostats.

  • Page 11: Configuration Initiale Du Système

    Paramétrages thermostats Configuration initiale du système Une fois le montage effectué et après vérification des connexions des différents éléments de l'installation, alimentez le système pour le configurer. Suivez les étapes décrites dans les diverses rubriques pour configurer les différents thermostats dont dispose le système.
  • Page 12 Paramétrages thermostats Tutoriels BLUEFACE Blueface : écran tactile sensitif Sélectionner la langue et le pays Sélectionner à l’aide des flèches le Sélectionner le ou les moteurs puis finir par confirmer moteur que le thermostat doit piloter supplémentaires que le thermostat doit piloter puis finir par confirmer dans la même pièce puis finir par confirmer Sélectionner la fonction du thermostat...

  • Page 13: Think Filaire : Boutons Capacitifs

    AIRZONE sinon cliquer sur AIRZONE sur AIRZONE AIRZONE pour passer à l’étape suivante 4) Sélectionner avec le plus ou le...

  • Page 14: Think Radio : Écran Graphique E-Ink Et Boutons Capacitifs

    AIRZONE sur AIRZONE finir en cliquant sur AIRZONE Important : si ECHEC apparait avec un triangle, 1. vérifier bien que votre antenne est bien ouverte avec la diode rouge fixe à coté de SW1 2.

  • Page 15: Lite Filaire Ou Radio : Boutons Capacitifs

    Paramétrages thermostats Tutoriels Lite Tutoriels Lite Radio Filaire Lite filaire ou radio : boutons capacitifs Dans un cas comme dans l’autre, vous trouverez au dos en bas à gauche du thermostat LITE, 8 micro switch qui correspondent aux numéros des registres motorisés. Il vous suffit à l’aide de l’outil fourni dans le sachet avec les vis de soulever le ou les numéros des moteurs que doit piloter le thermostat Lite.

  • Page 16: Mise En Service Du Système Airzone

    Mise en service du système Airzone...

  • Page 17: Mise En Service

    Mise en service Utilisation basique Blueface Thermostat Blueface comme principal Le mode STOP apparait en partie centrale de l’écran Appuyer sur l’écran pour réveiller le puis faites défiler les modes de gauche à droite pour thermostat et appuyer sur STOP pour choisir le mode souhaité...

  • Page 18: Thermostat Think Comme Principal

    Thermostat Think comme principal Le menu MODE apparait en partie haute de l’écran appuyer sur le trait face au Appuyer sur AIRZONE pour réveiller le Appuyer Les TRAITS de gauche menu MODE à droite pour accéder à thermostat pour passer à l’étape suivante pour passer à...
  • Page 19 Mise en service Utilisation basique Lite Thermostat Lite...
  • Page 20 Merci d’avoir choisi les produits Airzone !
