6

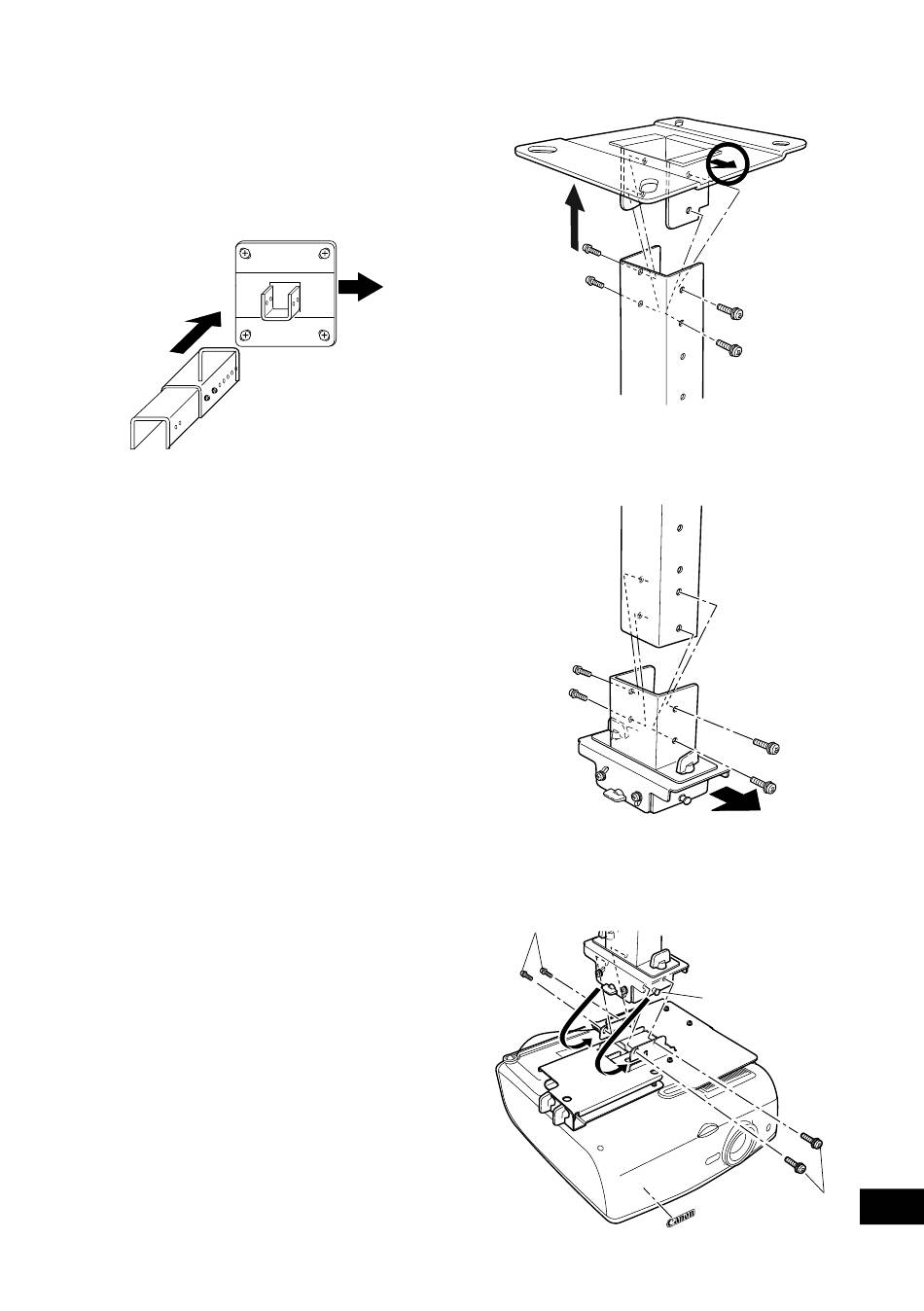

Applicare la sommità del tubo di
estensione alla staffa di installazione
per soffitto
Fermare il tubo di estensione facendo uso
delle quattro viti M5 in dotazione.
● L'estremità aperta del tubo deve essere rivolta ver-
so l'estremità aperta della staffa di installazione sul
soffitto nel modo visto in figura.
7
Applicare il giunto al fondo del tubo
di estensione
Usare a questo scopo le quattro viti M5 tolte
durante la preparazione della staffa di instal-
lazione per soffitto.
8
Agganciare la staffa di base della
proiezione del giunto e fermarla
temporaneamente
1 Agganciare la staffa di base alla protrusione
(A) del giunto e fermarla temporaneamente
con le quattro viti M5 in dotazione (B).
Stringere le viti (B) dopo aver fatto le re-
golazioni viste in "Regolazione dell'ango-
lo di proiezione" (pagina 11).
2 Applicare l'adesivo col logo Canon in do-
tazione. Per quanto riguarda la direzione
e la posizione di applicazione, consultare
la fase 8 di pagina 7.
Direzione dello
schermo
B
Direzione dello
schermo
Direzione dello
schermo
A
B
