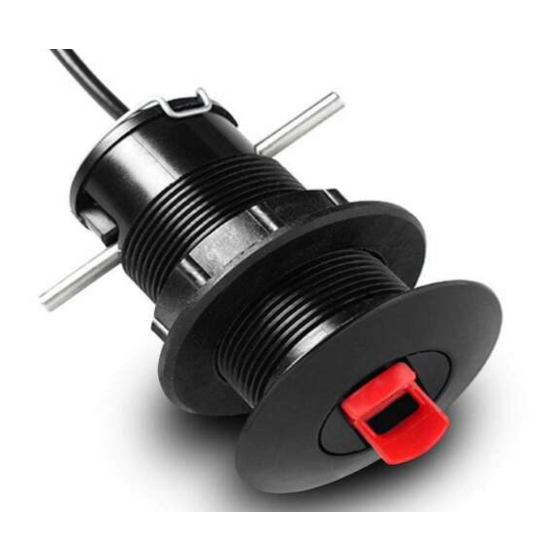

Garmin GST 43 Instructions D'installation

Sonde traversante
Instructions d'installation
Informations importantes relatives à la
sécurité
AVERTISSEMENT
Consultez le guide Informations importantes sur le produit et la
sécurité inclus dans l'emballage du produit pour prendre
connaissance des avertissements et autres informations
importantes sur le produit.
ATTENTION
Le non-respect de ces instructions lors de l'installation ou de
l'utilisation de cet équipement peut provoquer des dommages ou
des blessures.
Portez toujours des lunettes de protection, un équipement
antibruit et un masque anti-poussière lorsque vous percez,
coupez ou poncez.
Lorsque vous percez ou coupez, commencez toujours par
vérifier la nature de la face opposée de l'élément.
Cet équipement doit être installé par un installateur de produits
électroniques marine qualifié.
Pour obtenir des performances optimales et éviter toute
détérioration du bateau, installez la sonde Garmin
instructions suivantes.
Lisez toutes les instructions d'installation avant de procéder à
l'installation. Si vous rencontrez des difficultés durant
l'installation, contactez le service d'assistance produit de
Garmin.
Enregistrement de l'appareil
Aidez-nous à mieux vous servir en remplissant dès aujourd'hui
notre formulaire d'enregistrement en ligne. Conservez en lieu
sûr l'original de la facture ou une photocopie.
1
Visiter le site my.garmin.com/registration.
2
Connectez-vous à votre compte Garmin.
GST
™
AVIS
® selon les
Remarques relatives à l'emplacement de
montage
43
• Sur les bateaux à quille profonde et très plate
doit être montée entre 25 cm (10'') et 75 cm (30'') de
distance en avant la quille, et à moins de 10 cm (4'') du côté
de la ligne de flottaison.
• Sur les bateaux à quille longue
légèrement en biais et dirigée vers l'étrave, et non parallèle à
la ligne de flottaison.
• Sur les bateaux moteur et les coques à bouchains
sonde ne doit pas être montée à proximité des bords vifs des
bouchains.
• Sur les bateaux monomotorisés, la sonde ne doit pas être
montée dans le sillage de l'hélice.
• Sur les bateaux bimotorisés, la sonde doit être montée entre
les systèmes d'entraînement, si possible.
• La sonde doit être montée parallèlement à l'axe proue-poupe
de l'embarcation.
• La sonde doit être montée à un emplacement offrant
suffisamment d'accessibilité depuis l'intérieur du bateau.
• L'emplacement de la sonde ne doit pas se trouver derrière
des virures, haubans, appareillages, une prise d'eau, des
orifices de refoulement ou tout autre élément susceptible de
créer des bulles d'air ou de causer des turbulences dans
l'eau.
• Ne montez pas la sonde dans un emplacement où elle
pourrait être secouée en cas de mise à l'eau, de chargement
ou de stockage.
• La sonde peut provoquer des cavitations, pouvant dégrader
les performances du bateau et endommager l'hélice.
• Pour obtenir des performances optimales, la sonde doit être
placée en eau calme (non turbulente).
• Si vous vous posez des questions sur l'emplacement de la
sonde traversante, prenez contact auprès du constructeur de
votre bateau ou d'autres propriétaires d'embarcations
similaires pour obtenir des conseils.
Outils requis
• Perceuse
• Scie-cloche de 43 mm (1
• Scie-cloche de 52 à 55 mm (2
coque en fibre de verre fourrée)
• Mastic d'étanchéité
• Graisse de silicone
• Coupe-câble
• Lime en métal (installations en coque en métal)
• Tissu et résine en fibre de verre (option permettant de sceller
une coque en fibre de verre fourrée)
• Cylindre de 43 mm (1
(option permettant de sceller une coque en fibre de verre
fourrée)
, la sonde
, la sonde doit être montée
11
/ '')
16
1 3
/ à 2 / '') (installations en
16 16
11
/ ''), cire, ruban adhésif et époxy
16
Décembre 2017
190-01185-70_0C
, la
