Manuels Connexes pour Makeblock mBot
Sommaire des Matières pour Makeblock mBot
- Page 1 Makeblock Co., Ltd. Assistance technique : tec-support@makeblock.com www.makeblock.com ： @Makeblock ： @Makeblock ： +Makeblock D1.1.10_7.40.4630...
-
Page 2: Un Robot Pour Un Enfant

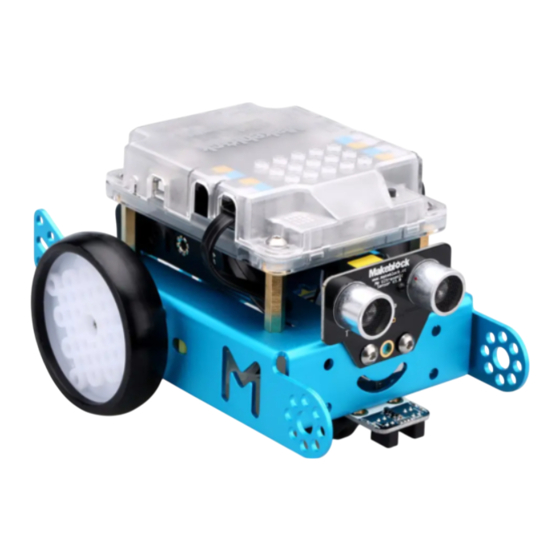

Un robot pour un enfant Les figures ne sont qu'à titre indicatif, c'est l'objet qui fait la loi. - Page 3 Les enfants doivent être accompagnés par leurs parents pour l'utilisation. mBot est un robot éducatif et intuitif. Il est idéal pour les débutants et pour parfaire ses connaissances en STEM : science, technique, ingénierie, mathématique. Il permet de lier la mécanique, l’électronique, les systèmes de contrôle et la science informatique.
- Page 4 Avertissement : De petite pièces sont incluses dans l’emballage, veuillez la place hors la portée des enfants et des animaux de compagnie. Se mettre Disposition mCore Utilisation de la Arduino rapidement à jouer communication sans fil mBot Programmation à la langue C...
-
Page 5: Liste Des Pièces
Liste des pièces Coque mCore Vis M4×8mm Câble USB Connexion Bluetooth/ module de connexion 2,4G Câble RJ25 Télécommande mCore Tournevis Boîte à pile AA (#5) (Les piles AA ne sont pas fournies) Moteur (droite) Bande à velcro Châssis écrou à tête hexagone M4×25mm Écrou M3 Module ultrason Vis M3×25mm... - Page 6 Disposition mCore Port de la boîte à piles AA (#5) Port de la batterie de lithium 3,7V Touche de réinitialisation Interrupteur d’alimentation Port USB Port de moteur Port RJ25 Port RJ25 Ampoule colorée LED Ampoule colorée LED Buzzer Touche Récepteur infrarouge Capteur de lumière Emetteur infrarouge...
-
Page 7: Processus D'assemblage
Processus d’assemblage Moteur (gauche) ×1 Châssis ×1 Ecrou M3 ×2 Moteur (droite) ×1 Vis M3 × 25mm ×2 Ecrou M3 ×2 Vis M3x25mm ×2 Vis autotaraudeuse M2.2 × 9mm ×2 Roue ×2... - Page 8 Vis M4 × 8mm ×2 Vis M4 × 8mm ×2 Roue mini ×1 Module ultrason ×1 Module de suivi d’itinéraire ×1 écrou à tête hexagone M4×25mm ×4 Rappel : Après l’assemblage, il faut sortir les câbles correspondants du port du châssis.
- Page 9 Coque mCore ×1 Connexion Bluetooth / Télécommande mCore ×1 module de connexion 2,4G ×1 Rappel : Veuillez examiner soigneusement si les prises à aiguille de la connexion Bluetooth/ à module 2,4G sont correctement branchées, sinon la puce peut être endommagée après le branchement.
-
Page 10: Alimentation À Batterie De Lithium
Alimentation à batterie de lithium (deux options d’alimentation sont disponibles, vous pouvez en choisir une) Boîte à batterie de lithium ×1 Batterie de lithium 3,7V ×1 Rappel : Si vous choisissez l’alimentation à AA (#5), les étapes 13, 14, 15, 16 peuvent être ignorés. - Page 11 Alimentation à piles AA (#5) (deux options d’alimentation sont disponibles, vous pouvez en choisir une) Boîte à piles AA (#5) ×1 Bande de velcro ×1 Vis M4 × 8mm ×4 Après l’assemblage, connectez les câbles correspondants.
-
Page 12: Connexion Des Câbles
Connexion des câbles Rappel : Lorsqu’on trouve que le moteur du chariot tourne dans le sens inverse par rapport à la celle du programme, il faut changer l’ordre de Boîte à pile AA (#5) connexion des ports M1, M2. Connexion Bluetooth/ module de connexion 2,4G Module ultrason Batterie de lithium 3,7V... -
Page 13: Conseil Sur L'alimentation
Conseil sur l’alimentation Guide vidéo htttp://bbs.makeblock.cc/thread-422-1-1.htlm La tension de la télécommande mCore est de : 3,7V DC-6V DC. deux options d’alimentation sont disponibles : Option 1 : Option 2 : 4 piles AA (#5) (non fournies) Batterie de lithium 3,7V à port standard 2,0 (fournie avec la produit), supporter la recharge de la télécommande par le port USB. - Page 14 D’ailleurs, le mode Bluetooth est disponible pour la version Bluetooth, vous pouvez télécharger mBot APP et manipuler votre mBot avec un appareil mobile avec la fonction de Bluetooth Si vous n’avez pas téléchargé...
- Page 15 Tourner à droite des piles boutons CR2025 Reculer Configurer la vitesse Rappel : Piles boutons CR2025 La configuration d’une vitesse trop basse (marche 1 sur la télécommande) peut rend immobile du mBot, on peut choisir alors une marche plus élevée ;...
-
Page 16: Programmation Graphique
échanges de matériels qui permettent de lire rapidement les valeurs sur le capteur, de contrôle la sortie des modules matériels, et de réaliser une programmation rapide pour le robot. Lien de téléchargement : http://mblock.cc/download/ Consulter le guide rapide du mBlock sur : http://bbs.makeblock.cc/thread-424-1-1.html... - Page 17 2. Introduction du mBlockly mBlcokly est un logiciel de programmation graphique de Makeblock conçu spécialement pour les utilisateurs d’iPad. Grâce à mBlockly, vous pouvez réaliser plus d’innovation. Télécharger : Chercher mBlockly chez App Store pour essayer vous-même...
-
Page 18: Utilisation De La Communication Sans Fil Mbot
Utilisation de la communication sans fil mBot Guide vidéo htttp://bbs.makeblock.cc/thread-422-1-1.htlm 1. Introduction des modules de connexion Bluetooth Ce module de connexion Bluetooth est conçu spécialement pour la télécommande mCore en supportant en même temps le Bluetooth 2.0 et 4.0, idéal pour les utilisateurs individuels et familiaux. Celui peut être utilisé à la fois pour la manipulation du eBot ensemble avec un portable intelligent d’Android ou iOS, mais aussi pour la programmation à... - Page 19 Bien que la manipulation à App ne soit supportée, mais c’est quand même plus simple sans le couplage de Bluetooth dans les cours, idéal pour l’enseignement en classe. Pour plus de documents et d’informations vidéos : http://bbs.makeblock.cc/thread-425-1-1.html...
-
Page 20: Arduino Programmation À La Langue C
Arduino programmation à la langue C Guide vidéo htttp://bbs.makeblock.cc/thread-422-1-1.htlm mBot support Arduino programmation à langue C, Arduino est une plateforme pratique et abordable à la source gratuite, comprenant les matériels et les logiciels. Le logiciel Arduino est composé de l’environnement de développement du programme(IDE) et de la base d’essence. -
Page 21: Modules D'expansion De Makeblock-Exploration
Modules d’expansion de Makeblock-exploration Le module de capteur Le module de gyroscope de son sert à mesurer le peut être utilisé pour volume des sons, il peut mesurer le déplacement être appliqué dans des dans un espace 3D, comme programmes de contrôle...
