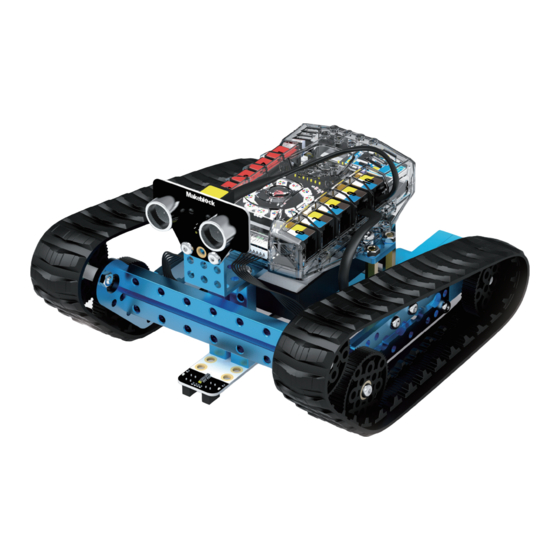

- Page 2 Ranger Le kit pédagogique mBot Ranger 3-en-1 Oiseau Nerveux (Nervous Bird) Prédateur Terrestre (Land Raider) Rapace Fougueux (Dashing Raptor)
-
Page 3: Table Des Matières
Index 1. Connaissances de base A. Liste des pièces....................B. Présentation des outils................. C. Me Auriga....................... D. Capteur lumineux..................E. Capteur sonore....................F. Capteur gyroscopiue..................G. Capteur de température................H. Capteur ultrasonique Me................I. Détecteur de ligne Me................... J. Renseignements sur la batterie..............2. -
Page 4: Guide Pratique
AVERTISSEMENT : DANGER D'ETOUFFEMENT -Petites pièces. Les enfants doivent se faire accompagner par des adultes. mBot Ranger est un kit robot pédagogique STEM 3-en-1 qui peut prendre trois formes de construction : un tank robot, une voiture de course à trois roues et une voiture auto-équilibrante. -
Page 5: Liste Des Pièces
Liste des pièces 2 × Poutre 0824-112 2 × Roulette 90T 1 × Câble USB 1 × Poutre 0824-48 2 × Pneu 90T 2 × Câble RJ25 - 20cm 2 × Plaque 0324-88 2 × Circuit 1 × Clé 2 × Plaque 135ᵒ 4 ×... -
Page 6: Présentation Des Outils
Présentation des outils Vis M2.5 × 12 Vis M4... - Page 7 Serrez fortement la vis dans le sens Serrez fortement l'écrou dans le indiqué sur le schéma. sens indiqué sur le schéma.
-
Page 8: Me Auriga
Me Auriga Connecteur USB Prise Jack Réinitialisation Interrupteur Module Bluetooth Témoin Led SV Voyant d'alimentation Led Avertisseur Capteur sonore Capteur lumineux 1 Capteur lumineux 2 Port RJ25 Interrupteur Cercle chromatique LED RVB4 Spécifications : Tension nominale: 6-12V alimentation DC Microcontrôleur: ATmega2560 Dimensions (L*l*H): 100 x 65 x 20mm Port codeur moteur... -
Page 9: Présentation Des Interfaces Du Me Auriga
Présentation des interfaces du Me Auriga Couleur d'étiquette Types de modules compatibles Modules Me typiques Pilote moteur Me Modules pilotés (6-12V DC) Servomoteur Me Moteur pas à pas Me Bluetooth Me Port série hardware Module Bluetooth Me (mode mixte) Capteur ultrasonique Me LED RVB Me Interrupteur de fin de course Me Affichage en série à... -
Page 10: Capteur Lumineux
Capteur lumineux Le Me Auriga possède deux capteurs lumineux intégrés. Chacun des capteurs lumineux du Ranger a la capacité de mesurer la quantité de lumière qui l'atteint. Plus le capteur est illuminé, plus grand est le retour qu'il produit. Les capteurs lumineux peuvent être utilisés pour créer une lampe s’assombrissant, un robot évitant la lumière et un robot suivant la lumière. -
Page 11: Capteur Sonore
Capteur sonore Le capteur sonore qui se trouve sur le Me Auriga a été conçu pour détecter l'intensité sonore de son entourage. Grâce à l'amplificateur de puissance LM386 et au microphone électret, le capteur sonore peut produire des sons analogiques allant de 0 à 1023. Il peut être utilisé dans un projet sonore tel qu'un interrupteur actionné... -
Page 12: Capteur Gyroscopiue
Capteur gyroscopique Le capteur gyroscopique intégré du Ranger est un module de gestion des mouvements. Il mesure la vitesse angulaire et l'information sur l'accélération de votre robot. Ce capteur gyroscopique, basé sur le MPU-6050, associe un gyroscope à 3 axes, un accéléromètre à 3 axes et un processeur de mouvement numérique (PMN) qui a la capacité... -
Page 13: Capteur De Température
Capteur de température Le capteur intégré du Ranger contient un petit thermomètre (une thermistance NTC) qui détecte la température environnante. 125 ℃ -40 ℃ Thermistance NTC... -
Page 14: Capteur Ultrasonique Me
Capteur ultrasonique Me Le capteur ultrasonique Me est un module électronique qui émet des rayons ultrasoniques et qui détermine la distance entre le capteur et un objet selon le temps qui s'écoule entre l'envoi du signal et la réception de l'écho. Les capteurs ultrasoniques ont plusieurs applications comme capteurs pour l’aide au stationnement des voitures et pour les alarmes de proximité. -
Page 15: Détecteur De Ligne Me
Capteur détecteur de ligne Me Le module détecteur de ligne Me a été conçu pour donner au robot la capacité de détecter les lignes ou les objets environnants. Ce module possède deux capteurs qui contiennent deux pièces – un émetteur LED IR et un phototransistor à infrarouges. A l'aide de la quantité de lumière infrarouge reflétée, il peut détecter les transitions entre les lignes sombres et éclairées et même des objets qui se trouvent directement en face du module. -
Page 16: Renseignements Sur La Batterie
Renseignements sur la batterie La batterie pour le Ranger: Option 1: Les batteries rechargeables AA 1.2V (6). (Ne sont pas fournies dans ce kit). Option 2: Les piles alcalines AA 1.5V (6) (Ne sont pas fournies dans ce kit). Energizer et DURACELL sont recommandés. Nous vous recommandons d'utiliser des batteries rechargeables. - Page 17 Prédateur Terrestre Description du produit Le Prédateur Terrestre (Land Raider) est un tank robot de guerre tout-terrain et hors route qui peut monter sur les obstacles, éviter les obstacles, faire un suivi intelligent et des effets de la lumière colorée et vous permet d'expérimenter le plaisir de piloter le tank pour surmonter les obstacles. Ce qui est intéressant, c'est que l'application peut être utilisée pour personnaliser la façon de jouer avec le robot par simple manipulation du bloc de programmation graphique.
-
Page 18: Assemblage Du Prédateur Terrestre
Assemblage du Prédateur Terrestre M4x10 (2) M4x8 (4) - Page 19 M4X10 (2) M4x8 (4) × √ Remarque : veuillez vous référer aux astuces d'outils à M2.5X12 (2) la page 5 et utiliser la clé pour serrer les écrous.
- Page 20 M4X25 (2) M4x8 (2) Remarque : les piles AA ne sont pas fournies dans ce kit. M4x14 (4)
- Page 21 M4x8 (2) M4x8 (2) M4x8 (2)
- Page 22 M4x8 (2) Connectez les moteurs droit et gauche aux ports appropriés du Me Auriga. Moteur droit (M1) Moteur gauche (M2)
- Page 23 Câblage du Prédateur Terrestre Me Auriga Capteur ultrasonique Capteur détecteur de ligne Codeur moteur 180 (M1) Codeur moteur 180 (M2) Pour piloter avec l'application, veuillez vous renseigner à la page 36...
- Page 24 Astuces du jeu Lorsque vous voulez jouer au Prédateur Terrestre sur un terrain irrégulier, veuillez suivre les instructions ci-dessous pour enlever le capteur détecteur de ligne. Le cas échéant, cela pourrait produire des effets néfastes sur le capteur ou causer un disfonctionnement.
- Page 25 Description du produit Le Rapace Fougueux est robot de course à trois roues qui peut être piloté à l'aide de l'application Makeblock pour augmenter rapidement la vitesse de course, éviter les obstacles, faire un suivi intelligent et des effets de lumière colorée et vous permet d'expérimenter l'enthousiasme produit par le contrôle de la vitesse de course.
-
Page 26: L'assemblage Du Rapace Fougueux
L'assemblage du Rapace Fougueux M4x10 (2) M4x8 (2) - Page 27 M4x8 (2) M4x10 (2) M4x14 (2) M4x8 (2)
- Page 28 M4x8 (4) （2） （2） M4x14 (4) M2.5X12 (2)
- Page 29 Remarque : les piles AA ne sont pas fournies dans ce kit M4x8 (2) M4x8 (2) （4）...
- Page 30 M4x8 (2) M4x8 (2) Connectez les moteurs droit et gauche aux ports appropriés du Me Auriga. Moteur droit (M1) M4x8 (2) Moteur gauche (M2)
- Page 31 M4x8 (2)
-
Page 32: Câblage Du Rapace Fougueux
Câblage du Rapace Fougueux Me Auriga Capteur ultrasonique Capteur détecteur de ligne Codeur moteur 180 (M1) Codeur moteur 180 (M2) Pour piloter avec l'application, veuillez-vous renseigner à la page 36... -
Page 33: Oiseau Nerveux
Description du produit Oiseau Nerveux est un robot auto-équilibrant à deux roues qui peut se maintenir en équilibre pendant son déplacement. Avec l'application Makeblock, vous pourrez piloter ce robot et expérimenter la technologie mystérieuse de "l'auto-équilibrage". Ce qui est intéressant, c'est que l'application peut être utilisée pour personnaliser la façon de jouer avec le robot par simple manipulation du bloc de programmation graphique. -
Page 34: Assemblage De L'oiseau Nerveux
Assemblage de l'Oiseau Nerveux... - Page 35 M2.5X12 (2) M4x8 (2) Remarque : les piles AA ne sont pas fournies dans ce kit M4x8 (4)
- Page 36 M4x8 (2) Connectez les moteurs droit et gauche aux ports appropriés du Me Auriga. Moteur droit (M1) Moteur gauche (M2) M4x8 (2)
-
Page 37: Câblage De L'oiseau Nerveux
Câblage de l'Oiseau Nerveux Me Auriga Capteur ultrasonique Codeur moteur 180 (M1) Codeur moteur 180 (M2) Pour piloter avec l'application, veuillez-vous renseigner à la page 36... -
Page 38: Contrôle Avec L'application
Contrôle avec l’application 1. Télécharger l'application. 1ère méthode : visitez http://cl.makeblock.com; 2ème méthode : recherchez "Makeblock" dans l’App Store ou dans Google Play. 2. Connexion Bluetooth. Assurez-vous que votre robot soit allumé. Ouvrez le menu Bluetooth de votre appareil et choisissez l'identifiant du Robot. Lorsque le voyant de connexion LED de la puce Bluetooth de votre robot cesse de clignoter, cela signifie que le robot et votre appareil ont été... -
Page 39: Apprentissage Complémentaire
En savoir plus: http://www.mblock.cc/ Regarder les cours en lignes Système d'exploitation: Windows/Mac http:// learn.makeblock.com/ranger-online-course/... -
Page 40: Apprentissage Avancé
Arduino comprend un environnement de développement intégré (EDI) et les bibliothèques essentielles. L'EDI est programmé en Java et basé sur le traitement de l'environnement de développement. En savoir plus :https: //www.arduino.cc Tutoriels en ligne : Système d'exploitation: Windows/Mac http: //learn.makeblock.com/ranger-arduino-programming/... -
Page 41: Recherche Plus Approfondie
Recherche plus approfondie – les modules électroniques dans la plateforme Makeblock Capteur Sonore Me Capteur ultrasonique Mesure le volume. Peut être Enregistre les distances de 3 cm utilisé dans le cadre d'un projet à 4 m qui emploie un interrupteur actionné... - Page 42 Recherche plus approfondie – plus de kits sur la plateforme Makeblock Ultimate 2.0 AirBlock Laser Bot...
-
Page 43: Dépannage
Essayez de changer or de recharger les piles. b) Vérifiez si l'assemblage du robot a été bien effectué, surtout les roues. c) Etudiez le mode d'emploi de l'application Makeblock pour la voiture auto-équilibrante sur le site http: //learn.makeblock.com/en/ranger/ Q7 : Je ne parviens pas à connecter l'application à mon robot avec le Bluetooth. - Page 44 Q14 : Quel est le mode d'emploi de la tablette d’essai du Ranger ? Veuillez vous référer aux tutoriels en ligne sur le site http://learn.makeblock.com/en/ranger/ Q15 : Comment est-ce que je connais s'il est temps de remplacer les piles ? Prédateur Terrestre &...
- Page 45 Q16 : Comment remplacer toutes les piles ? 1ère méthode : utilisez les vis M3*8 et les écrous M3 pour changer aisément. Tutoriels vidéo: https: //youtu.be/X8SJz6PCh4l. 2ème méthode : Retirez la plaque de base en suivant les instructions ci-dessous. 1. Prédateur Terrestre 2.
- Page 46 Avertissement : L'usager peut perdre le droit à la garantie de cet appareil s'il effectue des modifications sur ce kit sans une approbation préalable expresse de la partie responsable de la conformité. Remarque : Cet appareil est conforme aux limites pour appareil numérique de classe B conformément à la partie 15 des Règles de la FCC. Ces limites ont pour vocation la protection raisonnable contre les interférences nuisibles dans une installation résidentielle.Cet appareil génère et utilise un rayonnement de fréquence radio et peut causer des interférences nuisibles aux communications radio s’il n’est pas installé...
