à GND)
Pôle positif de l'alimentation pour le détecteur à fil (protégé
+U
par FU1 – F1A)
Description des interrupteurs DIP
Dans la position ON, on active une entrée (suivie) sur la
DIP1
borne INP
Dans la position ON, on active un contact de sabotage
DIP2
arrière
DIP3
Sans fonction
Par la mise dans la position ON, on ouvre le régime de
DIP4
paramétrage

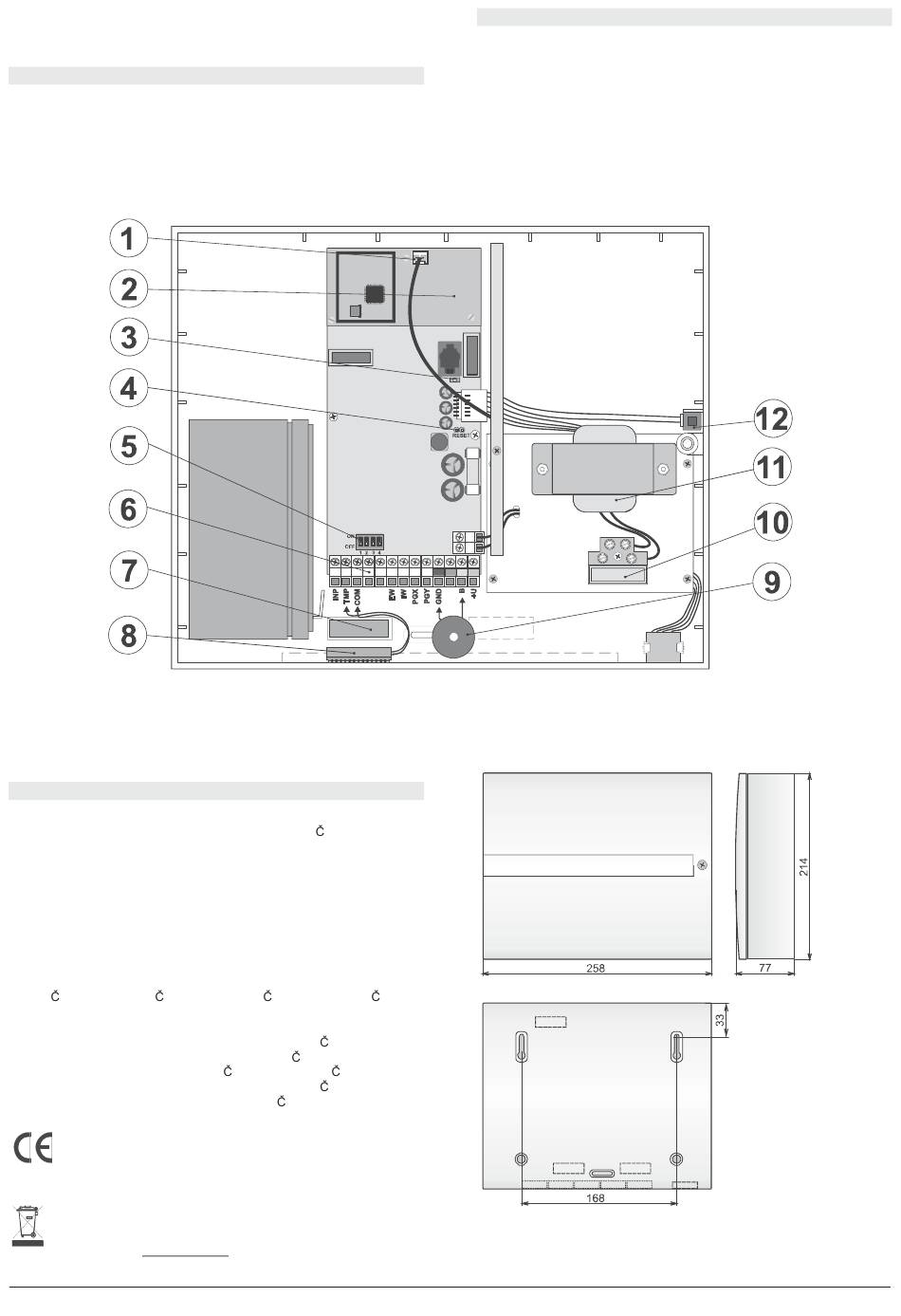

Description: 1. connecteur pour le raccordement de l'antenne; 2. module radio; 3.indication de la force du signal de la périphérique ;
4.interconnexion de réinitialisation; 5; ajustement DIP; 6. réglette de bornes; 7. aimant du détecteur de sabotage arrière; 8. contact du détecteur
de sabotage arrière; 9. indicateur piézo de la force du signal; 10.fusible du réseau; 11. transfo du réseau; 12. contact du capot
Paramètres techniques
alimentation
230 V / 50 Hz, max 0,1 A, classe de protection II
source d'alimentation
accumulateur de réserve
sortie de l'alimentation de réserve
nombre d'adresses pour les périphérique s sans fil
entrées filaires
1x entrée de déconnexion prévue pour le contact tamper arrière
sortie de l'alerte extérieure EW
sortie de l'alerte intérieure IW
sorties PGX, PGY
zone de travail (JA-82R)
degré de protection
selon SN EN50131-1, SN EN 50131-3, SN EN 50131-6, SN EN
50131-5-3
environnement, classe
II. intérieur général (-10 à +40°C) selon SN EN 50131-1
Emission radio
EMC
sécurité
conditions d'exploitation
JABLOTRON ALARMS a.s. déclare par la présente que ce répétiteur
du signal radio JA-80Z Oasis est conforme aux exigences principales
et aux autres dispositions respectives de la directive NV n
426/2000Sb (1999/5/CE). L'original de la déclaration de conformité
se trouve sur www.jablotron.cz
Note: Même si le produit ne contient aucune matière nocive, ne le
jetez pas dans les déchets, mais remettez-le dans un centre de
collecte des déchets électroniques. Pour obtenir les informations plus
détaillées voir
www.jablotron.cz
fig. 1 Emplacement dans le boîtier du répétiteur
type A ( SN EN 50131-6)
12 V, 2,2 Ah
prise permanente maximale 0,7 A
1x entrée doublement équilibrée
commute sur GND, charge max. 0,5A
commute sur GND, charge max. 0,5A
max. 0,1 A, commutent sur GND
868 MHz
SN ETSI EN 300220
SN EN 50130-4, SN EN 55022
SN EN 60950-1
TÚ VO-R/10/06.2009-9
section Conseils.
Réinitialisation de l'équipement
La réinitialisation de tout l'équipement est irréversible et provoque
l'effacement de la centrale paramétrée et de toutes les périphérique s
du répétiteur.
1. Arrêtez
l'alimentation
l'accumulateur de réserve.
2. Raccordez l'interconnexion RESET et laissez-la interconnectée.
3. Raccordez la tension d'alimentation et l'accumulateur.
4. Débranchez l'interconnexion RESET.
+
40
2
0
fig. 2 Dimensions du boîtier du répétiteur
46
du
réseau
230V
et
débranchez
