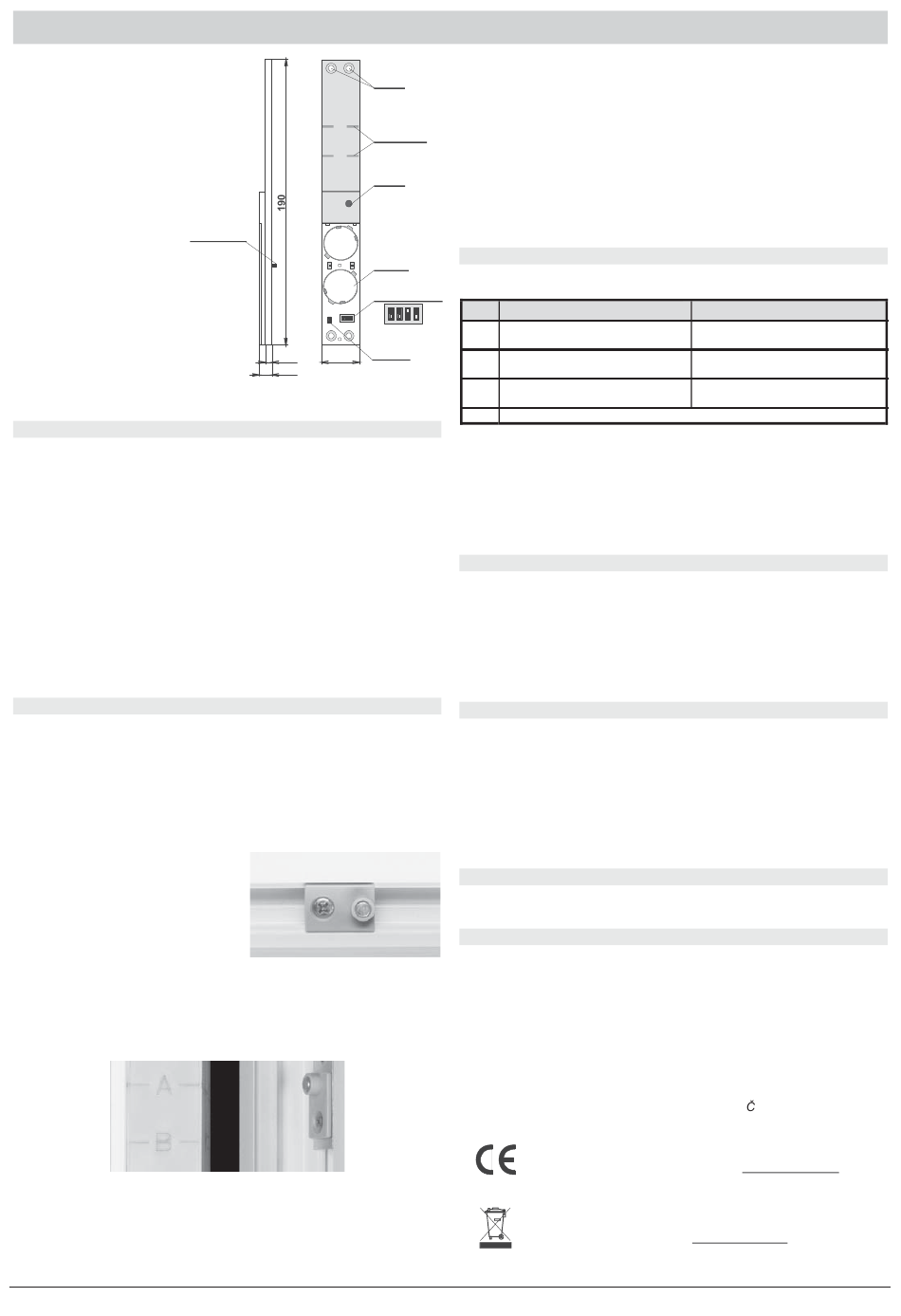

JA-82M détecteur d'ouverture sans fil - magnétique
Le
produit
est
un
composant
du
système
Oasis
80
de
la
firme
Jablotron. Il est destiné à la
détection
d'ouverture
de
fenêtres
(de
portes).
Le
détecteur est monté dans les
châssis plastiques ou en
bois et il est possible de
l'utiliser avec la majorité de
types
de
ferrures.
Le
détecteur communique sans
fil par le procès-verbal Oasis
et il est alimenté par une
batterie.
Voyant
–
pendant
15
minutes à compter de la
fermeture
du
capot
de
batteries,
il
indique
l'activation
du
détecteur
(l'ouverture de la fenêtre par
le clignotement, l'activation des deux senseurs arrière par une longue
lumière).
Installation du détecteur – informations principales
L'installation doit être réalisée par un technicien formé ayant un certificat
valable du fabricant. Le détecteur ne doit pas être plié ni autrement
déformé, il y a un risque de sa détérioration.
Le produit est placé dans un espace entre le châssis mobile et fixe (il se
trouve dans le mécanisme de fermeture de la ferrure).
En pratique, il existe divers profils de châssis et de types variés de ferrures.
De ce fait, il convient de vérifier, avant l'installation, si le détecteur entre dans
le type donné de fenêtres (ou de portes). Si le profil du châssis en bois est
plus étroit, il est possible de fraiser d'habitude une rainure pour l'insertion du
détecteur.
Le détecteur est monté sur un châssis fixe, l'aimant d'activation sur un
châssis mobile. Le détecteur réagit à l'éloignement de l'aimant lors de
l'ouverture de la fenêtre. Si l'aimant joint ne correspond pas précisément à la
version de la fenêtre, il est possible soit de demander un type adéquat
d'aimant du fournisseur de fenêtres ou d'adapter l'aimant donné en utilisant
un support approprié.
Procédé du montage
1.
Trouvez un endroit convenable pour l'installation du détecteur et de
l'aimant de sorte que l'aimant se trouve au-dessus du repère A (ou B)
après la fermeture de la fenêtre. L'ouverture de la fenêtre doit éloigner
l'aimant au moins de 2cm.
2.
Il est optimal de trouver un tel endroit, où il n'y a pas de mécanisme de
ferrure dans le châssis mobile de la fenêtre (c.-à-d. à proximité
immédiate du détecteur, aucun métal ne doit se trouver). D'habitude,
vous trouverez sur le côté des pentures latérales un espace sans
ferrure.
En
raison
condensation possible d'eau, il
n'est pas recommandé de monter
le détecteur sur la partie inférieure
du châssis.
3.
L'aimant est vissé au châssis
mobile selon la figure suivant. Si la
rainure dans le châssis est plus
large que la pièce plastique de l'aimant, utilisez sous l'aimant un support
non métallique convenable.
4.
Dévissez le capot de batteries et montez le détecteur de telle manière
que l'aimant se trouve au-dessus du repère A ou B (voir la figure
suivante) lors de la fermeture. Resserrez avec prudence les entailles du
détecteur pour ne pas endommager sa pièce plastique.
5.
Si le châssis n'est pas droit à l'endroit du montage du détecteur, utilisez
sous le détecteur de longs supports plastiques fournis. Au moins un
senseur de sabotage arrière doit être appuyé en permanence chez le
détecteur monté.
A
B
Senseurs
de sabotage
+
arrière
CR 2354
3V
+
CR 2354
3V
ON
ON
1 1
2 2
3 3
4 4
5
25
10
d'une
6.
Vérifiez avec prudence s'il est possible de fermer la fenêtre et le
détecteur et l'aimant ne constituent pas un obstacle.
Orifices
de montage
7.
Si tout est en ordre, ajustez les fonctions du détecteur (voir les
interrupteurs de configuration)
8.
Sur la centrale (le récepteur) allumez le régime de configuration et
Marques
de détection
ensuite branchez les batteries dans le détecteur et vissez leur capot (2
vis). Par le branchement de batteries, le détecteur enverra un signal de
configuration. Le détecteur ne commence à réagir qu'10s après la
Voyant
fermeture du capot de batteries à l'éloignement/le rapprochement de
l'aimant et l'appui/le desserrage de senseurs de sabotage.
9.
Après la configuration du détecteur, contrôlez sa fonction (sur la centrale
Oasis contrôlez aussi la qualité du signal).
Interrupteurs de configuration
Batterie
Sous le capot de batteries se trouvent
Interrupteurs
paramétrage du détecteur :
de configuration
0
N
ON
OFF
Les senseurs de sabotage
1 2 3 4
1
arrière arrêtés
Contact
du capot
L'état de la fenêtre est signalé en
2
permanence
Le système fournira le retard de
3***
départ et d'arrivée
4
*
pour la protection contre l'intrusion, il doit être en position ON
** la position ON (lorsqu'on signale le moment d'ouverture) convient à la
chambre à coucher, où la fenêtre reste ouverte en position de la
ventilation pendant la surveillance
*** la réaction configurée est appliquée, si le détecteur est utilisé avec la
centrale Oasis qui dispose d'une réaction Natur pour son adresse
Fonction du détecteur
Avec l'interrupteur n
permanente de la fenêtre. Si le système est assuré par une fenêtre
ouverte, la centrale réalise un bypass du détecteur. Si quelqu'un ferme la
fenêtre lors de l'activation et le rouvre plus tard (par exemple après le
déplacement de la manivelle par un cordon en position ouverte) , une
alarme est déclenchée. Si une ouverture permanente de la fenêtre ne doit
pas être affichée sur le clavier, mettez l'interrupteur de configuration n
en position ON (uniquement l'ouverture de la fenêtre sera signalée).
Remplacement de batteries dans le détecteur
Le système contrôle l'état de batteries et si leur décharge survient, il informe
l'utilisateur (éventuellement le technicien de service). Le détecteur fonctionne
ensuite mais il est recommandé de remplacer les batteries au plus tard
pendant 2 semaines. Remplacez toujours les deux batteries par les nouvelles
et utilisez exclusivement les batteries de marque de qualité (par exemple.
Panasonic) Après le remplacement de batteries, il est recommandé de tester
la fonction du détecteur.
Ne jetez pas les batteries utilisées dans les déchets, mais remettez-les
dans un endroit de collecte.
Retrait du détecteur du système
Le système signale une perte éventuelle du détecteur. Si vous le
démontez intentionnellement, vous devez aussi l'effacer dans la centrale.
Paramètres techniques
Alimentation
Durée de vie typique de la batterie
Fréquence de communication
Portée de communication
Dimensions
Milieu selon EN 50131-1
Etendue de températures de travail
Classification selon EN 50131-1, CLC/TS 50131-2-6, EN 50131-5-3
répond ensuite à ETSI EN 300220, EN 50130-4, EN 55022, EN 60950
Conditions d'exploitation
Le détecteurt est conçu et fabriqué en conformité avec les
dispositions s'y rapportant : Directive du gouvernement n
426/2000JO, s'il est utilisé suivant sa destination. Son original de
la déclaration de conformité se trouve à
la section de Conseils
Note : Quoique le produit ne contienne aucune matière
nocive, ne le jetez pas dans les déchets, mais transmettez-le
dans un centre de collecte du déchet électronique. Pour de
plus amples informations voir
117
4 interrupteurs pour le
OFF
Les senseurs de sabotage arrière
allumés*
Seule ouverture de la fenêtre** est
signalée
Le système réagit par une alarme
immédiate
Sans fonction
En gras, on indique le paramétrage en usine
0
2 en position OFF, le détecteur signale l'ouverture
batterie en lithium type CR2354 (3,0V)
environ 3 ans (pour 5 activations maxií par jour)
868 MHz, procès-verbal Oasis
environ 200m (visibilité directe)
www.jablotron.com
www.jablotron.com
ON
0
.2
192 x 25 x 9 mm
II. intérieur général
-10 à +40 °C
degré 2
TÚ VO-R/10/05.2006-22
