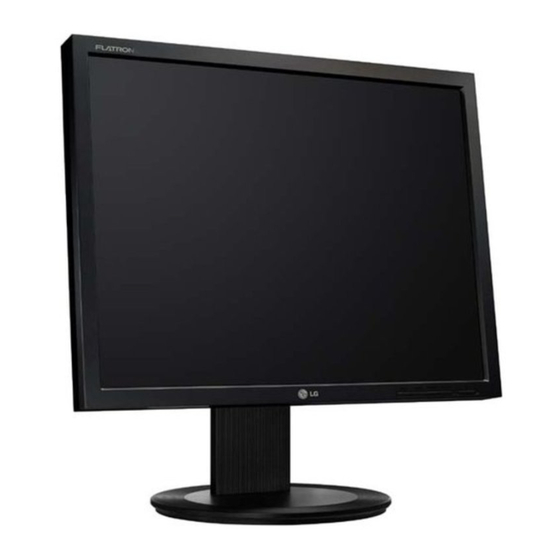

Manuel d'utilisation
L2000C
L2000CN
L2000CE
N'
oubliez pas de lire le chapitre Précautions importantes avant d'utiliser
cet appareil.
Conservez ce manuel (CD) à portée de main pour pouvoir le consulter
facilement.
R
eportez-vous à l'étiquette du produit et transmettez l'information portée
sur cette étiquette à votre distributeur chaque fois que vous faite appel au
service après-vente.
Publicité
Table des Matières
Manuels Connexes pour LG L2000C
Sommaire des Matières pour LG L2000C
- Page 1 Manuel d’utilisation L2000C L2000CN L2000CE N’ oubliez pas de lire le chapitre Précautions importantes avant d’utiliser cet appareil. Conservez ce manuel (CD) à portée de main pour pouvoir le consulter facilement. eportez-vous à l’étiquette du produit et transmettez l’information portée sur cette étiquette à...
-
Page 2: Précautions Importantes
Précautions importantes Cet appareil est conçu et fabriqué pour assurer votre sécurité. Cependant, un mauvais usage peut entraîner des risques d'électrocution ou d'incendie. Afin de garantir un fonctionnement correct de toutes les protections présentes dans ce moniteur, veillez à observer les règles d'installation, d'utilisation et d'entretien énoncées ci-dessous. -
Page 3: Nettoyage
Précautions importantes Installation Ne faites reposer ou rouler aucun objet sur le cordon d'alimentation et placez le moniteur de façon à protéger le cordon. N'utilisez par le moniteur en milieu humide, par exemple à côté d'une baignoire, d'un lavabo, d'un évier, d'un lave-linge, dans un sous-sol ou près d'une piscine. Les moniteurs disposent d'orifices de ventilation destinés à... -
Page 4: Conexión Del Monitor
Conexión del monitor Antes de instalar el monitor, asegúrese de que no se está suministrando alimentación ni al monitor, ni al sistema informático ni a otros dispositivos conectados. Instalación de la base de soporte / Retirada de la base del soporte Coloque el monitor sobre un cojín o paño suave con la parte frontal hacia abajo. -
Page 5: Conexión De La Pantalla
Conexión de la pantalla Antes de instalar el monitor, asegúrese de que no se está suministrando alimentación ni al monitor, ni al sistema informático ni a otros dispositivos conectados. Colocación de la pantalla Ajuste la posición del panel de diferentes formas, para conseguir la máxima comodidad. Rango de inclinación : -5˚~25˚... -
Page 6: Connexion Du Moniteur
Connexion du moniteur Connexion à l'ordinateur Placez le moniteur dans un emplacement dégagé, bien ventilé, et proche de l'ordinateur. Desserrez la vis du support située sur le socle pour régler la hauteur du moniteur. Connectez le câble vidéo. Une fois le câble connecté, serrez les vis papillon pour assurer une bonne connexion. -
Page 7: Fonctions Du Panneau De Commande
Fonctions du panneau de commande Commandes du panneau Commande Fonction Ce bouton permet de faire apparaître et disparaître l'affichage Bouton MENU du menu à l'écran. OSD VERROUILLAGE/DEVERROUILLAGE Cette fonction vous permet de verrouiller les paramètres de commande actuels afin qu'ils ne soient pas modifiés par inadvertance. -
Page 8: Commandes Du Panneau
AUTO/SET pour entrer dans le menu à l'écran. Cette option permet de régler automatiquement l'affichage suivant la résolution en cours. Le meilleur mode d'écran est Moniteur L2000C/L2000CN : 1600 x 1200 Moniteur L2000CE : 1400 x 1050 Bouton d'alimentati Ce bouton permet d'allumer et d'éteindre le moniteur. -
Page 9: Réglages Du Menu À L'écran (Osd)
Réglages du menu à l'écran (OSD) Réglage de l'affichage Grâce au système de menu à l'écran OSD, vous pouvez en quelques instants régler la taille de l'image, sa position, ainsi que d'autres paramètres. Le bref exemple ci-dessous vous permettra de vous familiariser avec ces commandes. La section qui suit définit dans ses lignes générales le fonctionnement des réglages et des sélections que vous pouvez effectuer avec l'OSD. -
Page 10: Sélection Et Réglage De L'osd
Sélection et réglage de l'OSD Le tableau ci-dessous détaille les menus de commande, de réglage et de paramétrage de l'OSD. Menu principal Sous-menu Référence LUMINOSITÉ Réglage de la luminosité et IMAGE du contraste de l'image CONTRASTE GAMMA COULEUR PRÉDÉF sRGB Personnalisation de la couleur de l'écran 6500K... - Page 11 Sélection et réglage de l'OSD Maintenant que vous connaissez la procédure de sélection et de réglage des éléments à l'aide du système OSD, voici la liste de tous les icônes (ainsi que leur nom et description) présents dans le menu OSD. Appuyez sur le bouton MENU et le menu principal du menu OSD apparaît.
- Page 12 Sélection et réglage de l'OSD Menu principal Sous-menu Description IMAGE Réglage de la luminosité de l'écran.. LUMINOSITÉ Réglage du contraste de l'écran. CONTRASTE Définition d'une valeur gamma GAMMA personnalisée. -50/0/50 Sur le moniteur, une valeur gamma élevée donne une image blanchâtre et une valeur gamma faible donne une MENU : Exit (Quitter) image à...
- Page 13 Sélection et réglage de l'OSD Menu principal Sous-menu Description CHEMINEMENT HORLOGE Réduction des barres ou bandes verticales visible à l'arrière-plan. La taille horizontale de l'écran est également modifiée. PHASE Réglage de la netteté de l'écran. Cet élément permet de supprimer tout bruit numérique vertical ainsi que d'améliorer la netteté...
- Page 14 Sélection et réglage de l'OSD Le menu apparaît à l’écran dès que l’on appuie sur la touche (-), à l’avant du moniteur. Nom de menu Icônes Sous-écrans FLATRON F-ENGINE Écran en cours (utilisé) Écran disponible (non utilisé) Quand vous utilisez la fonction F-ENGINE (MOTEUR F), deux zones de teintes différentes apparaissent à...
-
Page 15: Résolution Des Problèmes
Résolution des problèmes Avant de demander une intervention, vérifiez les points suivants. Absence d'image • Vérifiez le branchement du cordon Le cordon d'alimentation du moniteur est-il branché ? d'alimentation à la prise secteur. • Appuyez sur le bouton de mise sous tension. La diode témoin d'alimentation est-elle allumée ? -
Page 16: L'image Ne S'affiche Pas Correctement
Résolution des problèmes L'image ne s'affiche pas correctement •Appuyez sur le bouton AUTO/SET pour régler L'image est mal automatiquement l'image de façon idéale. positionnée Si le résultat ne vous convient pas, réglez la position de l'image à l'aide des icônes H Position(position horizontale) et V Position (position verticale) dans le menu OSD. -
Page 17: Moniteur L2000Ce
Résolution des problèmes Avez-vous installé le pilote d'affichage ? •Assurez-vous d'installer les pilotes Avez-vous installé le pilote d'affichage ? d'affichage à partir de la disquette ou du CD fourni avec le moniteur. Vous pouvez aussi télécharger le pilote à partir de notre site Web : http://www.lge.com. -
Page 18: Spécifications
Spécifications L2000C/L2000CN Écran plat LCD TFT à matrice active de 20,1 pouces (51,0 cm) Display Traitement anti-éblouissement Zone visualisable de 20,1 pouces Pas de masque 0,255 mm Fréquence horiz. Analogique : 28 -83 kHz (automatique) Sync Input Numérique : 28 -83 kHz (automatique) Fréquence vertic. - Page 19 Spécifications L2000CE Écran plat LCD TFT à matrice active de 20,1 pouces (51,0 cm) Display Traitement anti-éblouissement Zone visualisable de 20,1 pouces Pas de masque 0,291 mm Fréquence horiz. Analogique : 28 -83 kHz (automatique) Sync Input Numérique : 28 -83 kHz (automatique) Fréquence vertic.
- Page 20 Spécifications Fixe ( ), mobile ( O ) Socle inclinable pivotant Prise secteur ou prise PC Cordon d'alimentation REMARQUE Les informations du présent document sont passibles de modification sans préavis.
- Page 21 Spécifications Modes prédéfinis (résolution) Moniteur L2000C/L2000CN Modes prédéfinis Fréquence horiz. Fréquence vertic. (résolution) (kHz) (Hz) 31,47 640 x 350 70,09 31,47 640 x 480 59,94 37,50 640 x 480 31,47 720 x 400 70,08 37,88 800 x 600 60,32 46,88...
-
Page 22: Placement Des Broches Du Connecteur De Signal
Spécifications voyant MODE Couleur LED Mode activé Bleu Mode veille Orange Arrêt Mode arrêt Placement des broches du connecteur de signal Connecteur DVI-D Broche Signal (DVI-D) Broche Signal (DVI-D) T. M. D. S. Données 2- Détection à chaud T. M. D. S. Données 2+ T. -
Page 23: Installation De La Fixation Murale Standard Vesa
Installation de la fixation murale standard VESA Ce moniteur est conforme aux normes VESA en matière de montage et de sûreté. Support mural VESA Connecté à un autre objet (montage sur socle et montage mural.Ce moniteur peut être adapté à une interface de montage VESA standard. - Page 24 Digitally yours...
