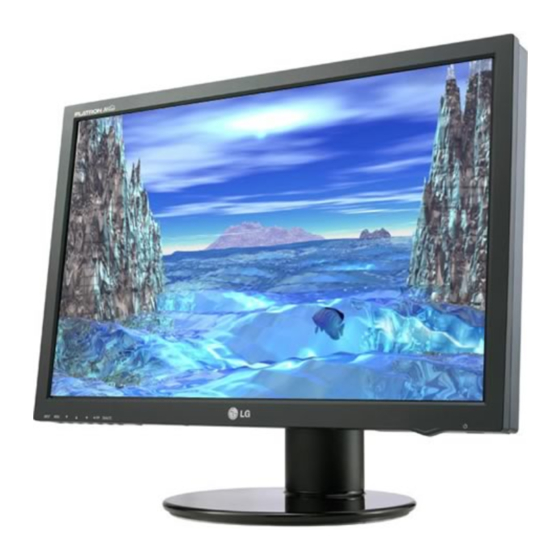

Manuel d'utilisation
L246WH
L246WHX
Publicité
Table des Matières
Manuels Connexes pour LG L246WH
Sommaire des Matières pour LG L246WH
- Page 1 Manuel d’utilisation L246WH L246WHX N’ oubliez pas de lire le chapitre Précautions importantes avant d’utiliser cet appareil. Conservez ce manuel (CD) à portée de main pour pouvoir le consulter facilement. eportez-vous à l’étiquette du produit et transmettez l’information portée sur cette étiquette à votre distributeur chaque fois que vous faite appel au...
-
Page 2: Précautions Importantes
Précautions importantes Cet appareil est conçu et fabriqué pour assurer votre sécurité. Cependant, un mauvais usage peut entraîner des risques d'électrocution ou d'incendie. Afin de garantir un fonctionnement correct de toutes les protections présentes dans ce moniteur, veillez à observer les règles d'installation, d'utilisation et d'entretien énoncées ci-dessous. -
Page 3: Nettoyage
Précautions importantes Installation Ne faites reposer ou rouler aucun objet sur le cordon d'alimentation et placez le moniteur de façon à protéger le cordon. N'utilisez par le moniteur en milieu humide, par exemple à côté d'une baignoire, d'un lavabo, d'un évier, d'un lave-linge, dans un sous-sol ou près d'une piscine. Les moniteurs disposent d'orifices de ventilation destinés à... -
Page 4: Connexion Du Moniteur
Connexion du moniteur Avant de mettre en service le moniteur, assurez-vous qu'il est éteint, et que le l'ordinateur et les autres périphériques sont également éteints. Installation du socle / Retrait de la base support de l'appareil Placez le moniteur, face vers le haut, sur un coussin ou un chiffon doux. Alignez les crochets du socle avec les logements correspondants à... - Page 5 Connexion du moniteur Fixez le moniteur au socle en vissant la vis vers la droite. Tornillo : vissez la vis en utilisant la clé. Soulevez le moniteur et faites le pivoter en le plaçant de face une fois le raccordement à la partie femelle du câble effectué. Retirez la vis en la dévissant vers la gauche afin de séparer le moniteur du socle.
-
Page 6: Positionnement De Votre Écran
Connexion du moniteur Avant de mettre en service le moniteur, assurez-vous qu'il est éteint, et que le l'ordinateur et les autres périphériques sont également éteints. Positionnement de votre écran Ajustez la position de l'écran selon vos préférences pour une utilisation optimale. Inclinaison du socle : -5˚~20˚... -
Page 7: Nom Et Fonction Des Pièces
Nom et fonction des pièces Vue arrière COMPONENT DC-OUT HDMI/DVI AC-IN Connecteur AC-IN : Prise DC-OUT Raccorder le cordon d'alimentation Connecteur du signal HDMI/DVI Borne d'entrée COMPONENT Connecteur du signal analogique D-SUB Encoche de connexion au verrou Kensington Port USB UP (1EA) Port USB DOWN (2EA) Prise de sortie audio (casque/écouteur/borne de raccordement à... -
Page 8: Connexion À Des Appareils Externes
Connexion à des appareils externes Lors du raccordement à votre ordinateur Placez le moniteur dans un emplacement dégagé, bien ventilé, et proche de l'ordinateur. Desserrez la vis du support située sur le socle pour régler la hauteur du moniteur. Connectez le câble vidéo. Une fois le câble connecté, serrez les vis papillon pour assurer une bonne connexion. -
Page 9: Raccordement Avec Un Câble Component
Connexion à des appareils externes Visionnage du DVD/Vidéo/HDTV Raccordement avec un câble Component Raccordez les câbles Component et RCA aux câbles Stéréo. Raccordez les bornes aux prises de même couleur. Raccordez le cordon d’alimentation. Moniteur COMPONENT DC-OUT HDMI/DVI Haut-parleur AUDIO Câble stéréo RCA Câble Component (non fourni) -
Page 10: Raccordement Avec Un Câble Hdmi/Dvi
Connexion à des appareils externes Visionnage du DVD/Vidéo/HDTV Raccordement avec un câble HDMI/DVI Connectez séparément le câble HDMI/DVI et le câble RCA-STEREO. COMPONENT HDMI/DVI Haut-parleur (non fourni) Câble HDMI/DVI Câble stéréo RCA (non fourni) DVD/VIDEO/HDTV Appuyez sur la touche INPUT située à l'avant du moniteur. ENTRÉE INPUT OK/AUTO... -
Page 11: Raccordement Du Câble Usb (Universal Serial Bus)
Connexion à des appareils externes Raccordement du câble USB (Universal Serial Bus) La technologie USB (Universal Serial Bus) est une innovation dans le domaine de la connectique informatique. Grâce à cette technologie, vous pouvez connecter rapidement et en toute simplicité une souris, un clavier ou tout autre périphérique à... -
Page 12: Pour Ranger Les Câbles
Connexion à des appareils externes Pour ranger les câbles Connectez le câble d’alimentation et le câble de signal comme il est montré sur la figure et puis fixez-les aux supports pour câble 1 et 2. Mettez le câble d’alimentation et le Introduisez le support pour câble 1 câble de signal dans le support pour dans l’orifice. -
Page 13: Fonctions Du Panneau De Commande
Fonctions du panneau de commande Commandes du panneau Sélectionnez le signal d'entrée. Boutons INPUT INPUT OK/AUTO ENTRÉE : signal analogique D-SUB à 15 broches HDMI : signal numérique HDMI/DVI, BOÎTIER DÉCODEUR DTV, Vidéo, DVD HDMI Component : BOÎTIER DÉCODEUR DTV, Vidéo, DVD Component Utilisez cette touche pour entrer ou sortir du menu OSD (affichage à... - Page 14 Fonctions du panneau de commande Utilisez cette touche pour sélectionner une icône ou Bouton pour régler les paramètres dans le menu OSD. Bouton • Utilisez cette touche pour contrôler directement la luminosité et le contraste du signal PC (RGB, HDMI/DVI). Sous-écran Bouton (Picture In Picture)
-
Page 15: Réglages Du Menu À L'écran (Osd)
Réglages du menu à l'écran (OSD) Réglage de l'affichage Grâce au système de menu à l'écran OSD, vous pouvez en quelques instants régler la taille de l'image, sa position, ainsi que d'autres paramètres. Le bref exemple ci-dessous vous permettra de vous familiariser avec ces commandes. La section qui suit définit dans ses lignes générales le fonctionnement des réglages et des sélections que vous pouvez effectuer avec l'OSD. -
Page 16: Sélection Et Réglage De L'osd
Sélection et réglage de l'OSD Ordre d'alignement de la fenêtre d'affichage sur écran Icône Description de fonction Règle la luminosité, le contraste, la couleur et la netteté de l'écran par l'usager. PICTURE (IMAGE) Règle l'état de l'écran selon les circonstances. SPECIAL (SPÉCIAL) Permet de régler l'écran de la vidéo. -
Page 17: Réglage De La Couleur Pour L'écran
Sélection et réglage de l'OSD Réglage de la couleur pour l'écran IMAGE Entrée HDMI(Vidéo), Dynamique Component Standard Doux Jeux Usager La fonction PSM (mémoire de l'état de l'image) règle automatiquement la qualité de l'image affichée en fonction de l'environnement d'utilisation de la source audio-vidéo. •... - Page 18 Sélection et réglage de l'OSD Réglage de la couleur pour l'écran PC uniquement Temp de IMAGE • 6500K/9300K/sRGB coul Sélection de l'un des réglages de la Temp de coul couleur établis en usine. Usager 6500 K : Blanc légèrement rougeâtre. 9300 K : Blanc légèrement bleuâtre.
-
Page 19: Sélection Des Speciale
Sélection et réglage de l'OSD Sélection des SPECIALE SPÉCIAL Entrée Verrouillage Langue Voyant Transparence Réglages usine Entrée Si vous appuyez une fois sur ce bouton, SPÉCIAL la fenêtre de signal d'entrée suivante sera Entrée Verrouillage affichée. À l'aide du bouton Langue sélectionnez le type de signal que vous Voyant... -
Page 20: Réglage De L'écran
Sélection et réglage de l'OSD Réglage de l’écran ECRAN Configuration auto. Horloge Phase Position Pour régler la taille de l'image sur l'écran. <Entrée HDMI(Vidéo), Component uniquement> <Entrée HDMI(PC), RGB uniquement> ECRAN ECRAN Plein écran Plein écran Original Configuration auto. Original Configuration auto. - Page 21 Sélection et réglage de l'OSD Réglage de l’écran Vidéo – Utilisé lorsqu'il est raccordé au DVD ou au BOÎTIER DÉCODEUR à l'aide de • HDMI HDMI. * Si vous souhaitez raccorder un magnétoscope, sélectionnez VIDEO dans ce menu. Dans le cas contraire, du bruit peut se produire à l'écran à...
-
Page 22: Réglage Des Fonctions Des Modes Pip
Sélection et réglage de l'OSD Réglage des fonctions des modes PIP Marche/Arrêt Arrêt PIP Entrée Position Marche/Arrêt Après avoir sélectionné PIP sous le menu PIP Marche/Arrêt, vous pouvez régler les éléments du menu suivants. PIP Entrée Permet de sélectionner un signal d’entrée pour PIP. Permet de régler la position de l’écran Position PIP. -
Page 23: Résolution Des Problèmes
Résolution des problèmes Avant de demander une intervention, vérifiez les points suivants. Absence d'image • Vérifiez le branchement du cordon Le cordon d'alimentation du moniteur est-il branché ? d'alimentation à la prise secteur. L’appareil est-il sous • Réglez la luminosité et le contraste. tension et le voyant est-il bleu ou vert ? La diode témoin... -
Page 24: L'image Ne S'affiche Pas Correctement
Résolution des problèmes L'image ne s'affiche pas correctement • Appuyez sur le bouton OK/AUTO pour régler L'image est mal automatiquement l'image de façon idéale. positionnée Si le résultat ne vous convient pas, réglez la position de l'image à l'aide des icônes H Position(position horizontale) et V Position (position verticale) dans le menu OSD. - Page 25 Résolution des problèmes L'image ne s'affiche pas correctement • Vérifiez la connexion du câble de signal. Utilisez Il n'y a qu'une seule un tournevis pour le serrer si nécessaire. couleur à l'écran ou • Assurez-vous que la carte vidéo est les couleurs ne sont correctement installée dans son emplacement.
-
Page 26: Spécifications
Spécifications L246WH Écran plat LCD TFT à matrice active de 24 pouces (61,3 cm) Affichage Traitement anti-éblouissement Diagonale visible : 61,3 cm Pas de masque 0,270 mm Fréquence horiz. Analogique : 30 -83 kHz (automatique) Entrée sync Numérique : 30 -83 kHz (automatique) Fréquence vertic. - Page 27 Spécifications L246WH Fixe ( ), mobile ( O ) Socle inclinable pivotant Prise secteur ou prise PC Cordon d'alimentation Standard USB 2,0, Self-Power Débit des données max. 480 Mbit/s Consommation électrique max. 2,5 W X 2 REMARQUE Les informations du présent document sont passibles de modification sans préavis.
- Page 28 Spécifications L246WHX Écran plat LCD TFT à matrice active de 24 pouces (61,3 cm) Affichage Traitement anti-éblouissement Diagonale visible : 61,3 cm Pas de masque 0,270 mm Fréquence horiz. Analogique : 30 -83 kHz (automatique) Entrée sync Numérique : 30 -83 kHz (automatique) Fréquence vertic.
- Page 29 Spécifications L246WHX Fixe ( ), mobile ( O ) Socle inclinable pivotant Prise secteur ou prise PC Cordon d'alimentation Standard USB 2,0, Self-Power Débit des données max. 480 Mbit/s Consommation électrique max. 2,5 W X 2 REMARQUE Les informations du présent document sont passibles de modification sans préavis.
-
Page 30: Entrée Hdmi Vidéo
Spécifications Modes de préréglages PC INPUT (Résolution) Modes prédéfinis (Résolution) Fréquence horiz. (kHz) Fréquence vertic. (Hz) 640 x 480 59,940 31,469 VESA 640 x 480 75,000 37,500 VESA 720 x 480 59,901 35,162 720 x 400 70,156 31,500 VESA 800 x 600 60,317 37,879 VESA... -
Page 31: Installation De La Plaque De Fixation Murale
Installation de la plaque de fixation murale Ce produit répond aux spécifications de la plaque de fixation murale ou du dispositif d’échange. Une fois l'appareil placé écran face au sol, veillez à le placer sur un tissus doux pour ne pas l'endommager. Séparez la partie supérieure et le socle à... - Page 32 Digitally yours...
