Installation De L'unité Interne - Daikin R410A Split Série Manuel D'installation

4.
Installation de l'unité interne

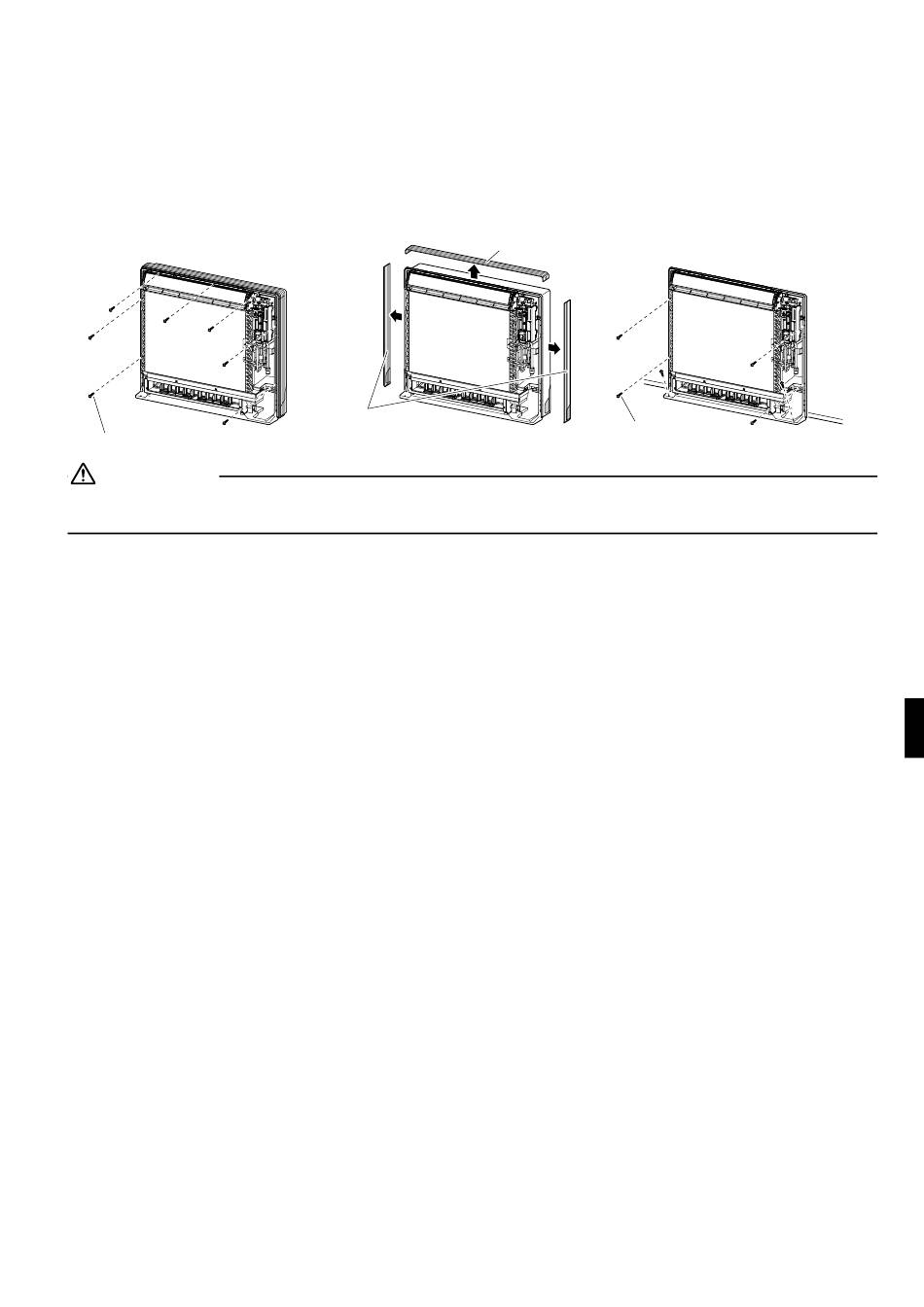

1) Retirez la grille avant.
2) Retirez les 7 vis.
3) Retirez le boîtier supérieur (2 languettes).
4) Retirez les boîtiers latéraux (2 languettes de chaque côté).
5) Montez l'unité intérieure au mur et fixez avec les vis en 6 endroits (M 4 × 25 L).
Retirez les 7 vis.
ATTENTION
1) Utilisez le bord du récipient de recueil de l'eau comme saillie horizontale de l'unitéinterne.
2) Installez l'unitéinterne tout contre le mur.
REMARQUE:
Pour en savoir davantage sur la tuyauterie de réfrigérant, l'alésage d'un trou mural et l'installation d'un tuyau
encastré, la tuyauterie d'évacuation, l'installation de l'unité intérieure, l'évasement de l'extrémité d'un tuyau, le
raccordement du tuyau de réfrigérant, la vérification des fuites de gaz, la fixation du tuyau de raccordement, le
raccordement du tuyau flexible d'évacuation, le câblage lors de la connexion sur un système HA, consultez
Installation en saillie.
■Français
Boîtier supérieur
Boîtiers latéraux
6 vis (M4 × 25L)
(À se procurer sur place)
